Комплекс для измельчения цементного клинкера 75 т/ч

Белорусско-Российский университет.

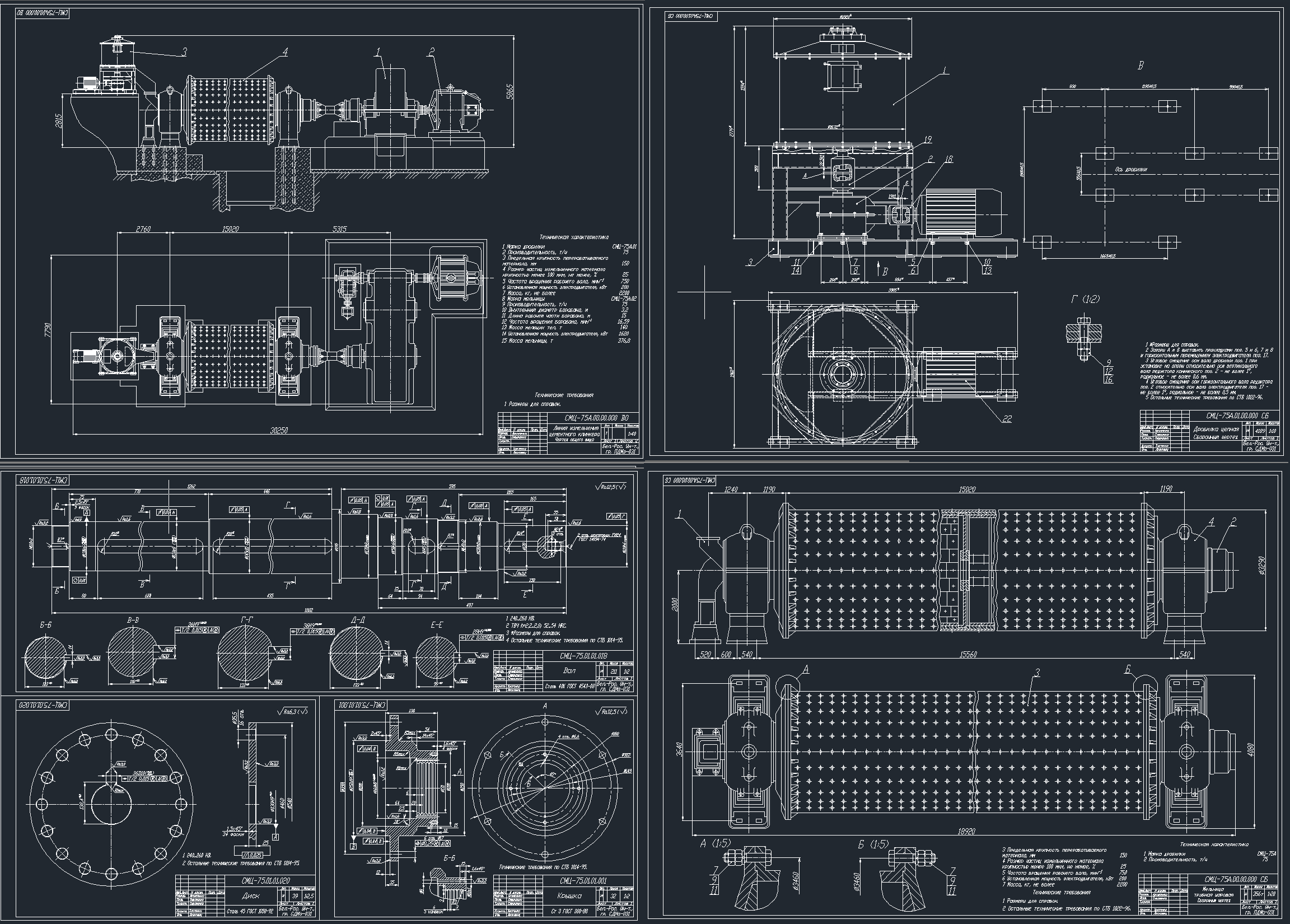

Дипломный проект на тему: "Разработка комплекса для измельчения цементного клинкера".
Могилёв 2012.

При выполнении дипломного проекта был разработан комплекс для измельчения цементного клинкера. В процессе прохождения преддипломной практики был проведен патентный поиск и анализ существующих конструкций дробильного и измельчающего оборудования.
В конструкторской части проекта произведен расчет основных пара-метров роторно-цепной дробилки, определена мощность необходимая для привода и ее производительность. При разработке учитывалось, что проектируемая линия измельчения должна работать совместно с существующим оборудованием (трубная шаровая мельница ТШМ 3,2х15), и должна монтироваться в линию с минимальными доработками базовой модели измельчителя, что приведет к созданию модифицированной линии измельчения на базе существующего оборудования за счет установки модернизированных агрегатов.
В разделе «Технологический процесс изготовления вала» описано назначение и произведен расчет основных параметров и режимов необходимых для изготовления вала дробилки.
В разделе «Безопасность и экологичность проекта» рассмотрены перспективы развития охраны труда, проведен анализ опасностей при работе дробилки, предложены технические и технологические решения по снижению опасных факторов, даны рекомендации по эксплуатации машины. Проведен расчет защитного заземления.
В экономической части проекта произведен расчет финансово-экономических показателей проектируемого комплекса.

Введение………………………………………………………………………….
1 Обзор и анализ научно-технической и патентной информации……
1.1 Обзор научно-технической информации….………………………..…….
1.2 Патентный поиск……………………………………………………….…..
1.3 Обоснование принятого решения………………………………………..
2 Расчет основных параметров……………………………………………
2.1 Выбор и обоснование основных параметров…………………………….
2.2 Выбор кинематической схемы привода роторно-цепной дробилки……
2.3 Определение геометрических параметров дробилки…..……………....
2.4 Определение частоты вращения ротора………………………………….
2.5 Определение мощности привода дробилки……………………………..
2.6 Определение производительности дробилки…………………………….
3 Расчеты на прочность……………………………………………..……..
3.1 Расчет пальцев крепления бил…………………………………………….
3.2 Расчет сварного соединения кронштейна крепления цепного била……
3.3 Расчет шпоночного соединения барабана с валом ротора………………
4 Энергосбережение..……………………………………………………….
5 Технологический процесс изготовления вала……………….……….
5.1 Исходные данные…………………………………………………………..
5.2 Припуски на обработку……………………………………………………
5.3 Расчет режимов резания…………………………………………………...
5.4 Расчет норм времени ………………………………………………………
6 Охрана труда………………………………………………………………
6.1 Перспективы развития охраны труда………..…………….……………..
6.2 Идентификация и анализ вредных и опасных факторов при
работе цепной дробилки в составе агрегата для измельчения
цементного клинкера………………………………………………………
6.3 Разработка технических, технологических решений и защитных
средств по устранению опасных и вредных факторов….……………….
6.4 Расчет защитного заземления……………………………………………..
6.5 Разработка мер безопасности при эксплуатации линии
измельчения цементного клинкера ……………………………………….
6.6 Вывод по разделу……………………………………………………….….
7 Организационно-экономическая часть дипломного проекта………
7.1 Выявление назначения и области применения новой техники…………
7.2 Выбор базового варианта………………………………………………….
7.3 Выявление конструкторских и эксплуатационных преимуществ
новой (модернизированной) техники…………………………………….
7.4 Сбор и систематизация исходных данных……………………………….
7.5 Расчет единовременных капитальных затрат……………………………
7.6 Определение годовой эксплуатационной производительности
техники……………………………………………………………………...
7.7 Определение годовых текущих издержек потребителя…………………
7.8 Расчет экономического эффекта………………………………………….
8 Метрология и стандартизация………………………………………………
8.1 Основные задачи метрологии……………………………………………
8.2 Основные задачи стандартизации……………………………………….
8.3 Нормативные документы…………………………………………………
Заключение……………………………………………………………………..
Список литературы……………………………………………………………….
Приложение А..………………..………………………………………………..
Приложение Б……………………………………………………………………
Приложение В…
