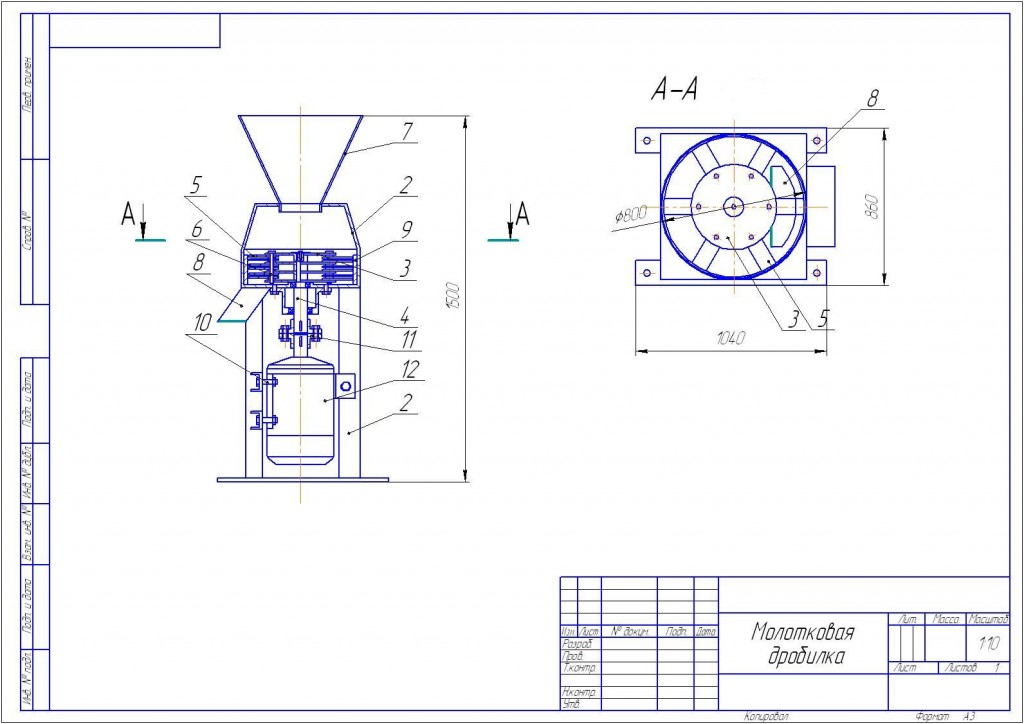

Молотковая дробилка с вертикально расположенной осью барабана консольного типа предназначена для измельчения зерновых культур и выполнена в виде устройства, представляющего собой круглый конус с рифлями на внутренней поверхности. Внутри конуса располагается ротор с вертикальной осью вращения. Стандартные молотки шарнирно закреплены на осях подвеса. Ротор приводится во вращение от электродвигателя через муфту. Дробилка имеет загрузочное и выгрузное окна. Все узлы дробилки закреплены на раме. Решет дробилка не имеет. По сравнению с обычными молотковыми дробилками характеризуется в 1,5 раза меньшей металлоемкостью и энергоемкостью, повышенной надежностью. Ее производительность составляет 1,0-1,5 т/ч.
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Измельчение -
- Молотковая дробилка с вертикальной загрузкой
Молотковая дробилка с вертикальной загрузкой
0
312
7536
17
3
100

Сообщить о проблеме
Автор
Дата
17.02.2012
Язык
Русский
Состав
вид общий, спецификация ВО, Молотильный барабан (СБ), деталировка, расчеты
Софт
DWG
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Комментарии
3
Глеб
Миллер
01.07.2025 в 19:24
Ссылка на комменарий 387985
Здравствуйте, не открываются чертежи в компасе

Дмитрий
Ребров
Модератор
02.07.2025 в 00:39
Ссылка на комменарий 387997
Здравствуйте! Открываются.
Вопросы и ответы
Не могу открыть в КОМПАС-3D файлы dwg
Перейти
Фархад
муратов
17.04.2020 в 14:45
Ссылка на комменарий 302534
расчёты отстой, мало слишком
