Проект зернодробилки: 3D-модель, чертежи и файлы DXF для резки

Разработан полный проект зернодробилки в КОМПАС-3D с учётом последующего изготовления и сборки оборудования.

Техническая характеристика

1. Изделие предназначено для дробления сухого зерна и злаковых культур.

2. Номинальная производительность — 150 кг/ч.

3. Привод — электродвигатель 5,5 кВт, 3000 об/мин, 380 В, 50 Гц.

4. Рабочий орган — ротор с молотками.

5 Сито сменное, диаметр отверстий 5–8 мм.

6Режим работы — периодический.

7.. Направление вращения ротора — в сторону улитки выброса.

8. Установку производить на виброизоляторах.

В состав проекта входят:

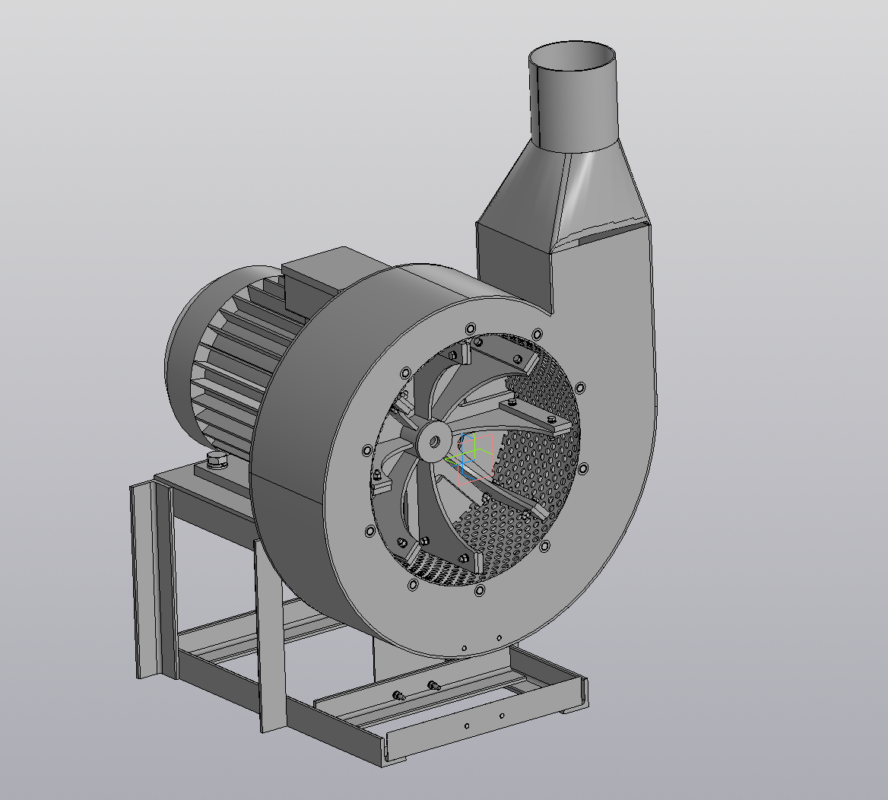

— полноценная сборочная 3D-модель;

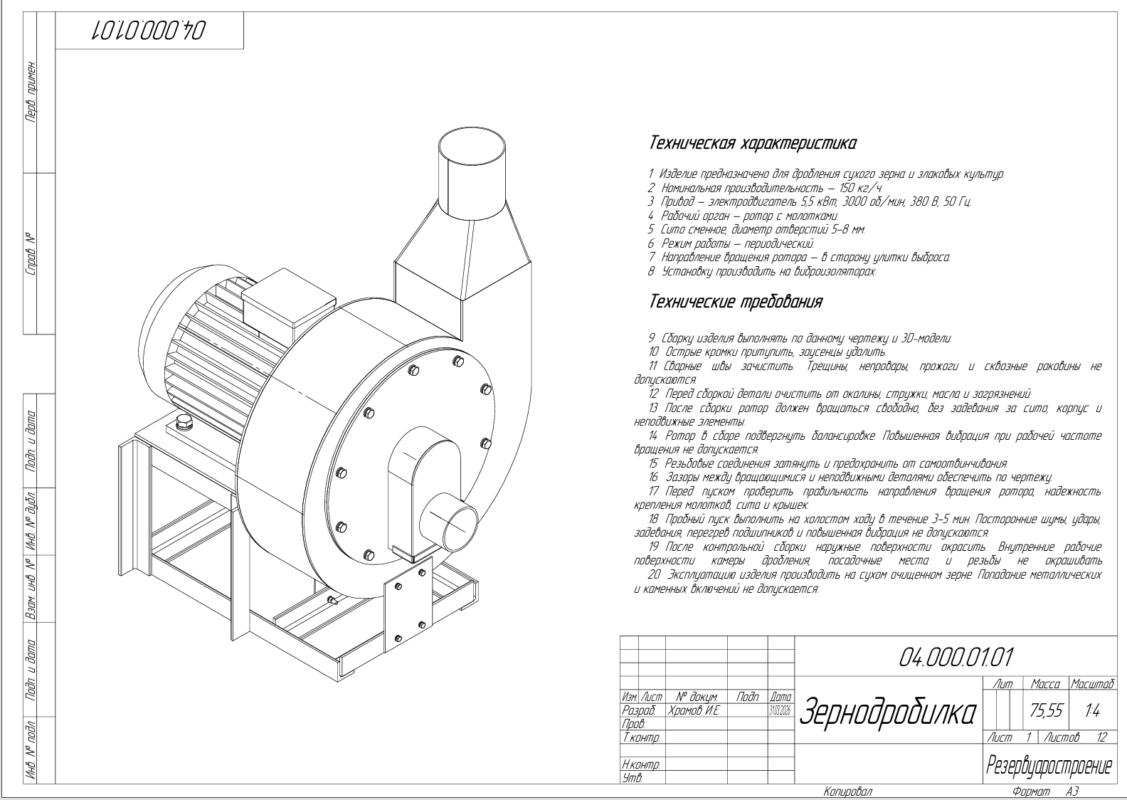

— чертёж общего вида;
— сборочные чертежи узлов;
— рабочие чертежи деталей;
— деталировка корпуса, барабана, вала, втулок и других элементов;
— спецификация материалов и комплектующих;
— ведомость деталей;
— файлы DXF для плазменной и лазерной резки листового металла.
