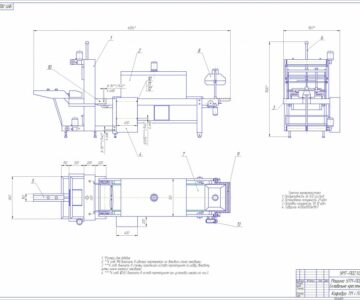

Модернизация машины УМТ-П02 для упаковки в термоусадочную пленку

Одесская Национальная академия пищевых технологий
Кафедра Технологического оборудования пищевых производств
Дипломный проект по дисциплине "Машины и технологии упаковки"
На тему: "Модернизация машины УМТ-П02 для упаковки в термоусадочную пленку"
Одесса 2014

Модернизация машины УМТ-П02 для упаковки ящиков со стеклотарой в термоусадочную пленку с целью улучшения качества шва при отрезании пленки путем замены термического отрезания (отплавления) комбинированным термическим-механическим.
Исходные данные: производительность 420 уп/час, мощность 22 кВт

міст

Реферат …………………………………………………………...………………2
1. Вступ………………………………………………………………………...…3
2. Опис технологічного процесу………………………………………………..4
3. Критичній огляд існуючого обладнання та патентний пошук……………5
4. Опис конструкції машини..............................................................................28
5. Технічне завдання…………………………………………………………...31
6. Розрахункова частина………………………………….. ………………..…37
6.1 Розрахунок пристрою поперечного зварювання………………..…….37
6.2 Тепловий розрахунок термокамери………………………………........39
6.3 Розрахунок пневмоциліндру………………………………………........41
6.4 Розрахунок сили розмотування рулону……………………….....…….43
6.5 Тяговий розрахунок конвеєра………………………………………..…44
6.6 Розрахунок сили опору рухової стрічки конвеєра…………….............46
6.7 Розрахунок колового і тягового зусиль……………………...……...…47
6.8 Розрахунок потужності на приводному валу конвеєра…………..…..48
6.9 Кінематичний і силовий розрахунок приводу конвеєра……….……..49
6.10 Розрахунок натяжного пристрою…………………………………....49
7. Вимоги техніки безпеки при роботі з машиною………………...…..…....51
8. Висновок……………………………………...……………………………..56
9. Література…………………………………………………………………...57
