В этих сушилках осуществляется непрерывная сушка жидких и текучих пастообразных материалов при атмосферном давлении или при разрежении. Основной частью двухвальцовых сушилок (рис.2), наиболее часто применяемых в химических про-изводствах, являются вальцы – 2 и 3, медленно вращающиеся (n = 2—10 об/мин) в кожухе 1 навстречу друг другу. Сверху между вальцами непрерывно подается высушиваемый материал. Греющий пар поступает через полую цапфу внутрь каждого из вальцов, паровой конденсат отводится через сифонную трубку 4. Ввод пара и вывод конденсата производится со стороны, противоположной приводу 5. Вальцы могут также обогреваться горячей водой или высокотемпературными органическими теплоносителями.
Материал покрывает поверхность вальцов тонкой пленкой, толщина которой определяется величиной зазора между вальцами. Обычно ширина зазора не превышает 0,5—1 мм и регулируется путем перемещения ведомого вальца 2, имеющего подвижные подшипники, относительно неподвижно установленного ведущего вальца 3. Высушивание материала происходит интенсивно в тонком слое в течение одного неполного оборота вальцов. Пленка подсушенного материала снимается ножами 6, расположенными вдоль образующей каждого вальца. Чем тоньше слой материала на вальцах, тем быстрей и равномерней он сушится. Однако вследствие малой продолжительности сушки часто требуется досушка материала, осуществляемая в горизонтальных лотках с паровым обогревом (досушивателях), в которых вращаются валы с гребками. В сушилке на рис. 2 материал после вальцов последовательно проходит сначала верхний досушиватель 7, затем нижний досушиватель 8.
Вакуумные вальцовые сушилки работают по тому же принципу, что и описанные выше, атмосферные, но в них все рабочие части находятся внутри герметичного кожуха, соединенного с установкой для создания вакуума. В вальцовых сушилках возможна эффективная сушка в тонком слое (пленке) материалов, не выдерживающих длительного воздействия высоких температур, например красителей. Продолжительность сушки регулируется числом оборотов вальцов. Однако в сушилках без досушивателей часто не достигается требуемая конечная влажность материала. В двухвальцовых сушилках напряжение поверхности вальцов по влаге колеблется (при сушке красителей) от 13—15 кг/(м2 ч) (атмосферные сушилки) до 20—30 кг/(м2 ч) (вакуумные сушилки). Напряжение по влаге зависит от свойств высушиваемого материала и может достигать 70 кг/(м2 ч). Процесс контактной сушки нельзя интенсифицировать при применении топочных газов вследствие низких коэффициентов теплоотдачи от газов к стенкам вальцов. Однако повышение температуры греющей поверхности (без чрезмерного утолщения стенок вальцов) возможно в случае использования для нагрева высокотемпературных теплоносителей, например минерального масла или дифенильной смеси. При низких температурах сушки для обогрева может быть применена горячая вода.

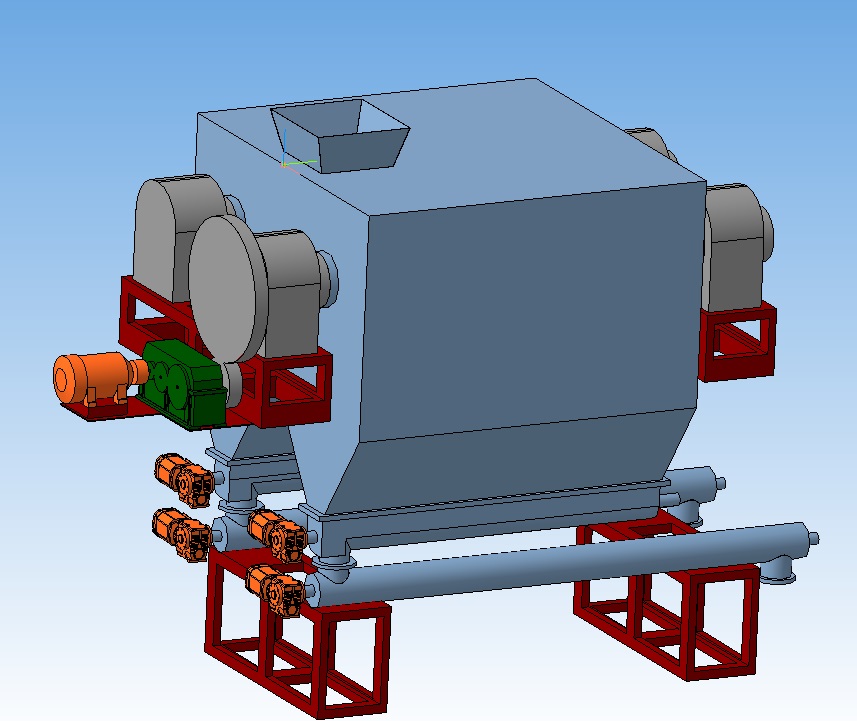

Прорисованы без масштаба только основные узлы. Используется в производстве биоудобрений.
