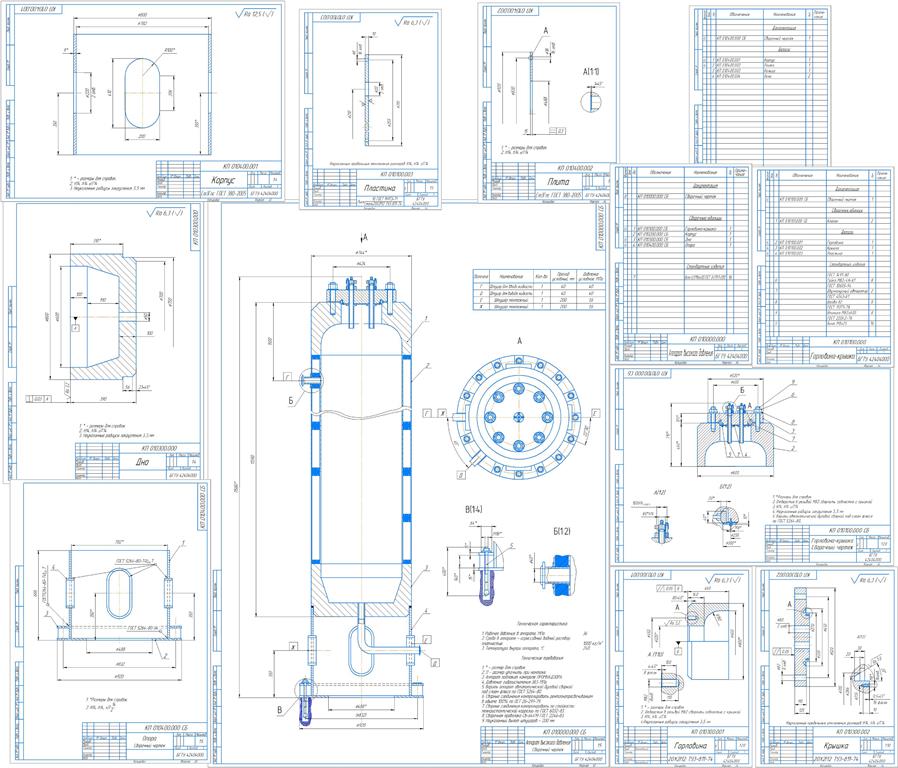

Расчет и конструирование аппарата высокого давления (36 МПа)

БГТУ, РиКМиА, КП на тему: Расчет и конструирование аппарата высокого давления, 2025

Объем корпуса - 3 м^3.
Внутренний диаметр корпуса - 0,6 м.
Давление внутри аппарата - 36 МПа.
Среда в корпусе аппарата - агрессивная.
Температура внутри аппарата - 240 °C.

Содержание

Введение 4
1 Конструкция и принцип действия АВД 5
2 Выбор конструкционных материалов 10
2.1 Повеедние материалов при высокой температуре 10
2.2 Виды коррозии и методы защиты металла АВД 11
2.3 Основные принципы выбора материалов для изготовления АВД 13
3 Основные и проверочные расчёты 15
3.1 Определение толщины стенки цилиндрической части АВД 15
3.2 Проверочный расчёт корпуса и аппарата на прочность 18
3.3 Определение толщины плоского днища 19
3.4 Определение допускаемого рабочего давления для днища 20
3.5 Расчёт двухконусного уплотнительного кольца 20
3.6 Расчёт усилий, действующих на крепёжные элементы в рабочих условиях 21
3.7 Расчёт шпилек АВД 22
3.8 Расчёт геометрических параметров горловины 24
3.9 Определение толщины крышки 25
3.10 Проверочный расчёт корпуса аппарата по характеритсическим давлениям 26
3.11 Подбор и выбор штуцеров 26
3.12 Определение параметров входных и выходных штуцеров 27
3.13 Подбор и расчёт опоры аппарата 27
3.14 Определение параметров фундаментных болтов с анкером 28
4 Степень унификация и стандартизации 29
5 Перечень используемых гостов 30
Заключение 31
Список использованных источников 32
