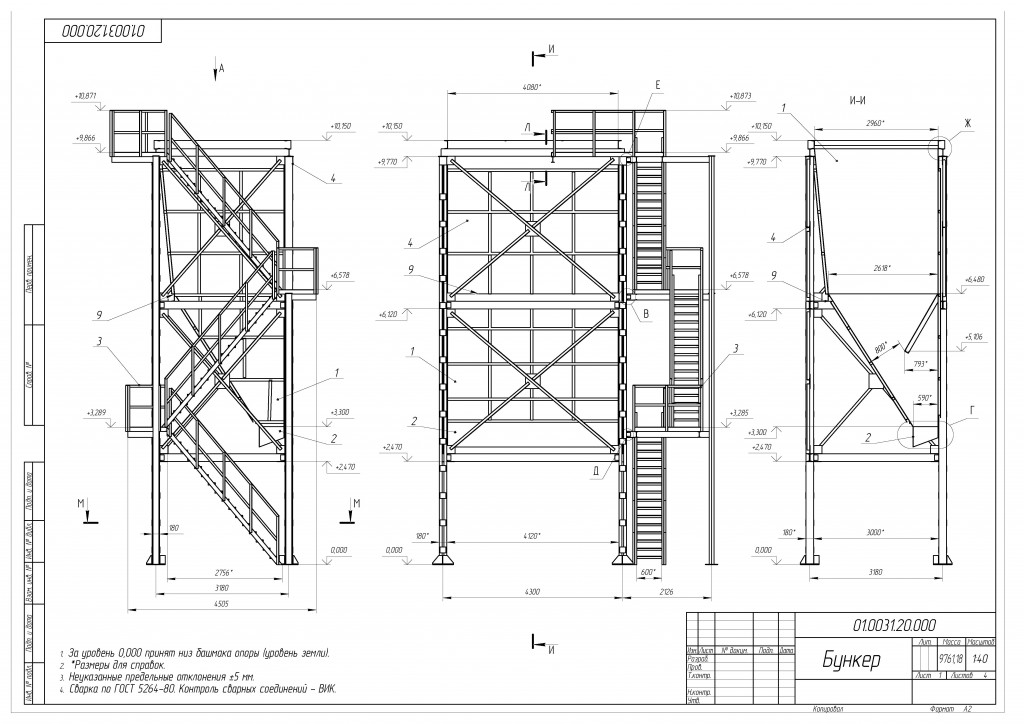

Чертеж топливного бункера емкостью 50м3 для твердого сыпучего топлива (уголь, лузга, гранулы и т.п.)
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Ёмкости и резервуары -
- Чертеж топливного бункера
Чертеж топливного бункера
0
337
7134
2
0
100
Сообщить о проблеме
Автор
evgeniy987
Дата
28.05.2013
Язык
Русский
Состав
Сборочные чертежи, спецификации, деталировки
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
Топливный бункер
-
Рама
-
01.0031.20.610 - Раскос.cdw
-
01.0031.20.500 - Рама.cdw
-
01.0031.20.600 - Раскос.cdw
-
-
Колонна
-
01.0031.20.114 - Косынка.cdw
-
01.0031.20.100 - Колонна.cdw
-
01.0031.20.111 - Пята 500х450.cdw
-
01.0031.20.115 - Косынка.cdw
-
-
Устье
-
01.0031.20.301 - Лист.cdw
-
01.0031.20.300 - Устье.cdw
-
-
Лестница уменьшенная
-
лест.kdw
-
Стойка
-
01.0031.20.471 - Пята.cdw
-
01.0031.20.470-01 - Стойка 2.cdw
-
01.0031.20.470 - Стойка 1.cdw
-
-
Ярус 2
-
01.0031.20.450 - Ярус 1.cdw
-
-
Лестница 1
-
01.0031.20.420 - Ступень.cdw
-
01.0031.20.430 - Лестница.cdw
-
01.0031.20.431-01 - Швеллер боковой.cdw
-
01.0031.20.431 - Швеллер боковой.cdw
-
-
01.0031.20.460 - Помосты уменьшенные.cdw
-
Ярус 1
-
01.0031.20.410 - Ярус верхний.cdw
-
-
-
GOST_AU.shx
-
01.0031.20.000 - Бункер.jpg
-
GOST_AU.SHP
-
Бункер
-
01.0031.20.200 - Короб бункера.cdw
-
01.0031.20.205 - Лист.cdw
-
01.0031.20.203 - Лист.cdw
-
-
01.0031.20.000 - Бункер.cdw
-
1.kdw
-
