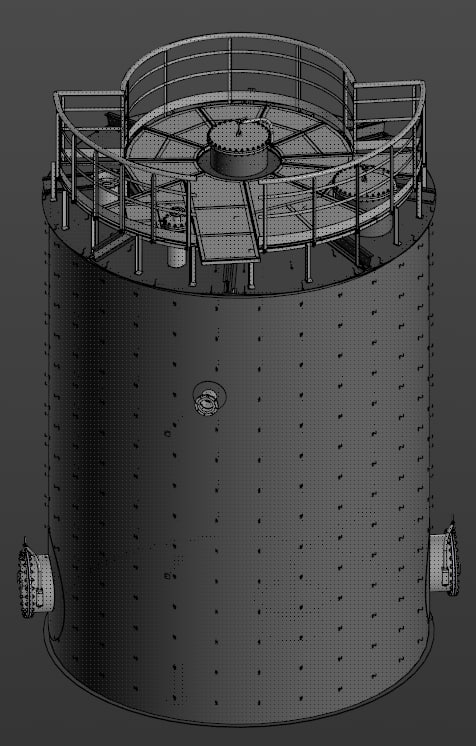

Резервуар объемом 124 м3

1. Резервуар расположен снаружи здания.
2. Геометрический объем резервуара составляет 104 м3.
3. При разработке чертежей КМД должны быть учтены и внесены в спецификацию болты и прокладки для всех патрубков.
4. При разработке чертежей КМД необходимо учесть требования к решетчатому настилу:
Сварной (SP) решетчатый настил без противоскольжения и сварные ступени (SP) с кантом противоскольжения изготавливаются по типу:
DIN 24537 (на настил) и DIN 24531 (на ступени) в соответствии с ТУ 5262-002-87600295-2010 (во вложении), типовая боковина ступени с шириной 250мм (во вложении)
34мм.*38мм.- размер ячейки;
30мм.- высота несущей полосы, 3мм.- толщина несущей полосы; 3мм. - толщина обрамления
Тип обрамления - А;
Сталь – СТ3пс/сп;

Сварной решетчатый настил и ступени (SP) подвергнуть горячему цинкованию в соответствии с ГОСТ 9.307-2021 РФ.
Крепеж решетчатого настила стандартный - (саморез 6,3х51 DIN 7504 + скоба верхняя или «башмак» (во вложении) 4 точки крепления на решетку до 1м2, если больше – 6 шт.
Применение решетчатого настила и ступеней с удовлетворяют требованиям ГОСТ 31385-2016 по несущей способности.
Первый размер решетки - несущая полоса. Размеры решетки по связующему прутку рекомендуется делать до 1000мм включительно, но не более 1500мм.
Нижняя подрезка не предусматривается. Приоритетно применение прямоугольных решеток.
