Баки для отстаивания воды

285

1459

200

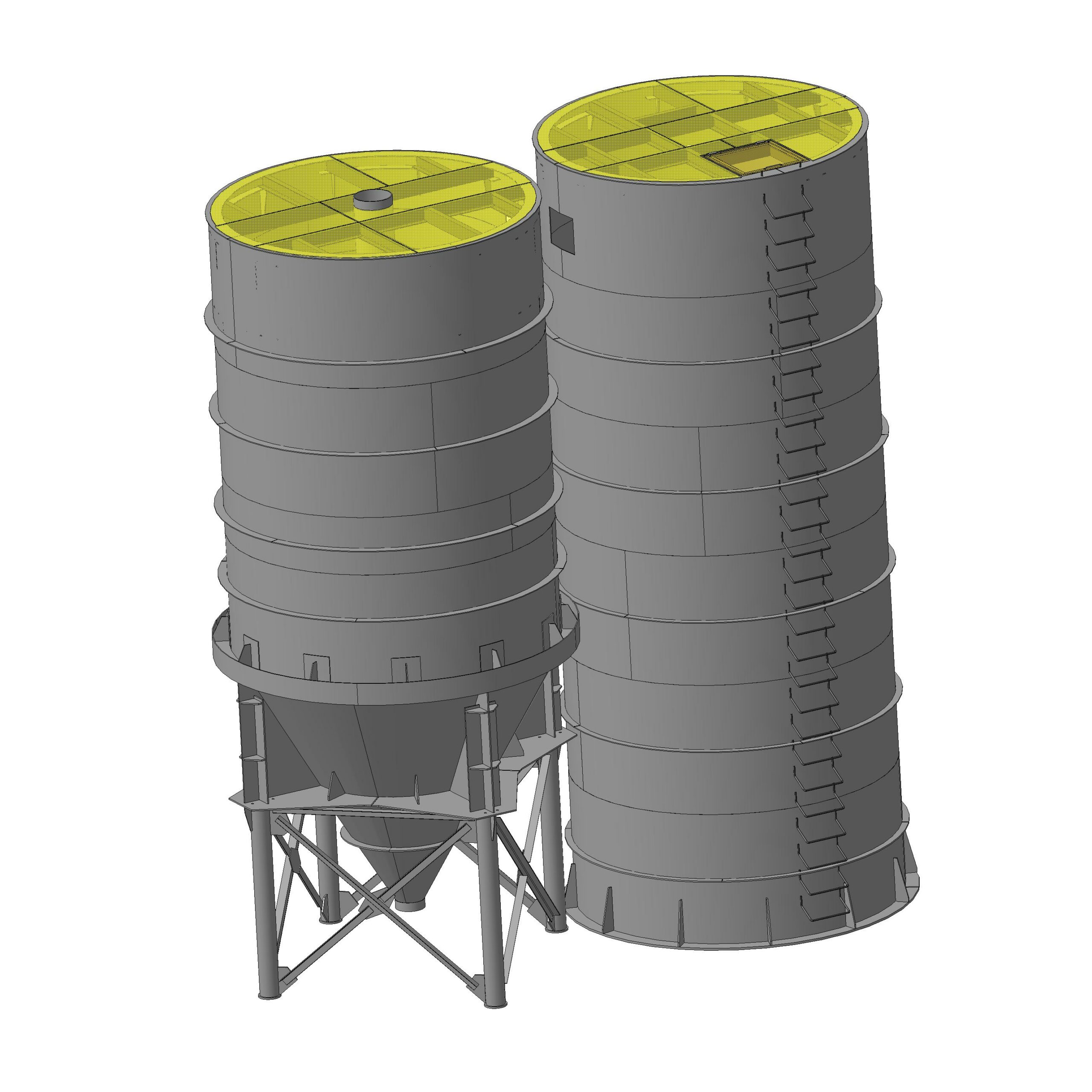

Две емкости для отстаивания промышленной воды и накопления ее для дальнейшего использования.

3D Модели баки отстаивание воды очистка воды очистные сооружения

Автор

Михаил

Дата

28.03.2014

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 14SP1 Как открыть?

Содержимое архива

Бак подпиточной воды
- дополнительно
  - Опора в сборе.a3d
  - лист-3.m3d
  - Труба L=100.m3d
  - Ребро 440х1225.m3d
  - лист-4.m3d
  - Труба L=2000.m3d
  - Труба сборка.a3d
- СШП.0699.02.02 - Секция Цилиндрическая
  - СШП.0699.02.03.003 - Сектор.m3d
  - Обечайка-2.m3d
  - Полоса 250х.m3d
  - Ребро.m3d
  - Сектор.m3d
  - Обечайка.m3d
  - СШП.0699.02.04 - Секция цилиндрическая.a3d
  - СШП.0699.02.03 - Секция цилиндрическая.a3d
  - СШП.0699.02.05 - Секция цилиндрическая.a3d
  - Накладка.m3d
  - Ребро_2.m3d
- СШП.0603.06 - Стойка
  - СШП.0604.05.005 - Опора.m3d
  - СШП.0604.05.002 - Ребро.m3d
  - Полоса 200х.m3d
  - Ребро.m3d
  - СШП.0604.05 - Опора.a3d
  - Уголок L=1570.m3d
  - Накладка.m3d
  - Пластина 300х300.m3d
  - СШП.0604.05.003 - Ребро.m3d
  - СШП.0604.05.004 - Труба L=2960.m3d
  - Уголок L=3285.m3d
  - Уголок L=2227.m3d
  - СШП.0604.05.001 - Опора.m3d
  - СШП.0604.05.00 - Ребро.m3d
- СШП.0699.02.01 - Конус
  - Обечайка конусная.m3d
  - Ребро.m3d
  - Сектор.m3d
  - Ребро_2.m3d
  - Ребро 182х182.m3d
  - Пластина опрная.m3d
  - Ребро 182х500.m3d
  - СШП.0699.02.01 - Конус.a3d
- СШП.0699.02.05 - секция цилиндричская
  - СШП.0699.02.03.003 - Сектор.m3d
  - Сектор_2.m3d
  - СШП.0577.04.002 - Швеллер L=802.m3d
  - Лист-2.m3d
  - СШП.0577.04.002-01 - Швеллер L=802.m3d
  - СШП.0577.04.003-01 - Швеллер L=1272.m3d
  - Ребро_3.m3d
  - Ребро.m3d
  - Сектор.m3d
  - Обечайка.m3d
  - Лист.m3d
  - СШП.0577.04.003 - Швеллер L=1272.m3d
  - СШП.0699.02.05 - Секция цилиндрическая.a3d
  - Ребро_2.m3d
  - Боковина желоба.m3d
  - Обечайка 06.m3d
  - СШП.0699.02.06 - Секция цилиндрическая.a3d
  - Дно желоба.m3d
  - СШП.0577.04.004 - Швеллер L=3374.m3d
- СШП.0699.02 - Бак подпиточной воды.a3d
Бак чистой воды
- Сборки
  - лист-3.m3d
  - Сборка лесницы внутренней.a3d
  - лист-4.m3d
  - Сборка лесницы.a3d
- СШП.0699.01.05 - Секция цилиндрическая
  - СШП.0699.01.01.003 - Сектор.m3d
  - СШП.0699.01.03.001 - Обечайка.m3d
  - СШП.0699.01.01.004 - Ребро.m3d
  - СШП.0699.01.05 - Секция обечайки 5.a3d
  - СШП.0699.01.05.004 - Ребро.m3d
  - СШП.0699.01.05.001 - Дно.m3d
- СШП.0699.01 - Бак чистой воды.a3d
- СШП.0608.005 - Скоба.m3d
- СШП.0699.01.03 - Секция цилиндрическая
  - СШП.0699.01.01.003 - Сектор.m3d
  - СШП.0699.01.04 - Секция обечайки 4.a3d
  - СШП.0699.01.03.001 - Обечайка.m3d
  - СШП.0699.01.01.004 - Ребро.m3d
  - СШП.0699.01.01.002 - Сектор.m3d
  - СШП.0699.01.04.001 - Обечайка.m3d
  - СШП.0699.01.06.001 - Обечайка.m3d
  - СШП.0699.01.03 - Секция обечайки 3.a3d
  - СШП.0699.01.06 - Секция обечайки 6.a3d
  - СШП.0699.01.06.004 - Патрубок.m3d
- СШП.0608.01-Крышка люка
  - гайка м10.m3d
  - СШП.0608.01.005-Уголок.m3d
  - СШП.0608.01.004-Патрубок.m3d
  - СШП.0608.01.003-Пластина.m3d
  - СШП.0608.01.002-Ручка.m3d
  - СШП.0608.01-Крышка люка.a3d
  - СШП.0608.01.001-Скоба.m3d
- СШП.0699.01.01 - Секция цилиндрическая
  - Лист-2.m3d
  - СШП.0699.01.01.003 - Сектор.m3d
  - СШП.0699.01.01.001-01 - Обечайка.m3d
  - СШП.0699.01.01.001 - Обечайка.m3d
  - СШП.0699.01.01.004 - Ребро.m3d
  - СШП.0699.01.01.002 - Сектор.m3d
  - СШП.0699.01.01.005 - Ребро.m3d
  - Лист.m3d
  - СШП.0699.01.02 - Секция обечайки 2.a3d
  - СШП.0699.01.01 - Секция обечайки 1.a3d
  - Лист-12.m3d
  - СШП.0699.01.06.004 - Патрубок.m3d
  - СШП.0577.04.003 - Швеллер.m3d
- Патрубок L=350.m3d
Установка баков воды.a3d
