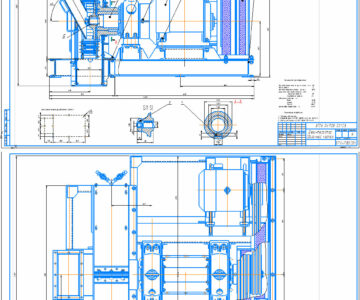

Дезинтегратор чертеж

Дезинтегратор для измельчения глины. Дезинтегратор – мельница ударно-центробежного действия, состоящая из двух роторов, вращающихся в противоположных направлениях. Измельчаемый материал подается в центр между роторами и при их вращении за счет центробежной силы отбрасывается к периферии

Техническая характеристика
Производительность по сухой глине , т/ч 50
Число корзин 2
Частота врощения корзин , об/мин 500
Мощность электродвигателей , кВт :
наружной корзины 20
внутренней корзины 14
Габаритные размеры , мм :
длина 2614
ширина 2770
высота 1880
Масса дезинтегратора , кг 4240

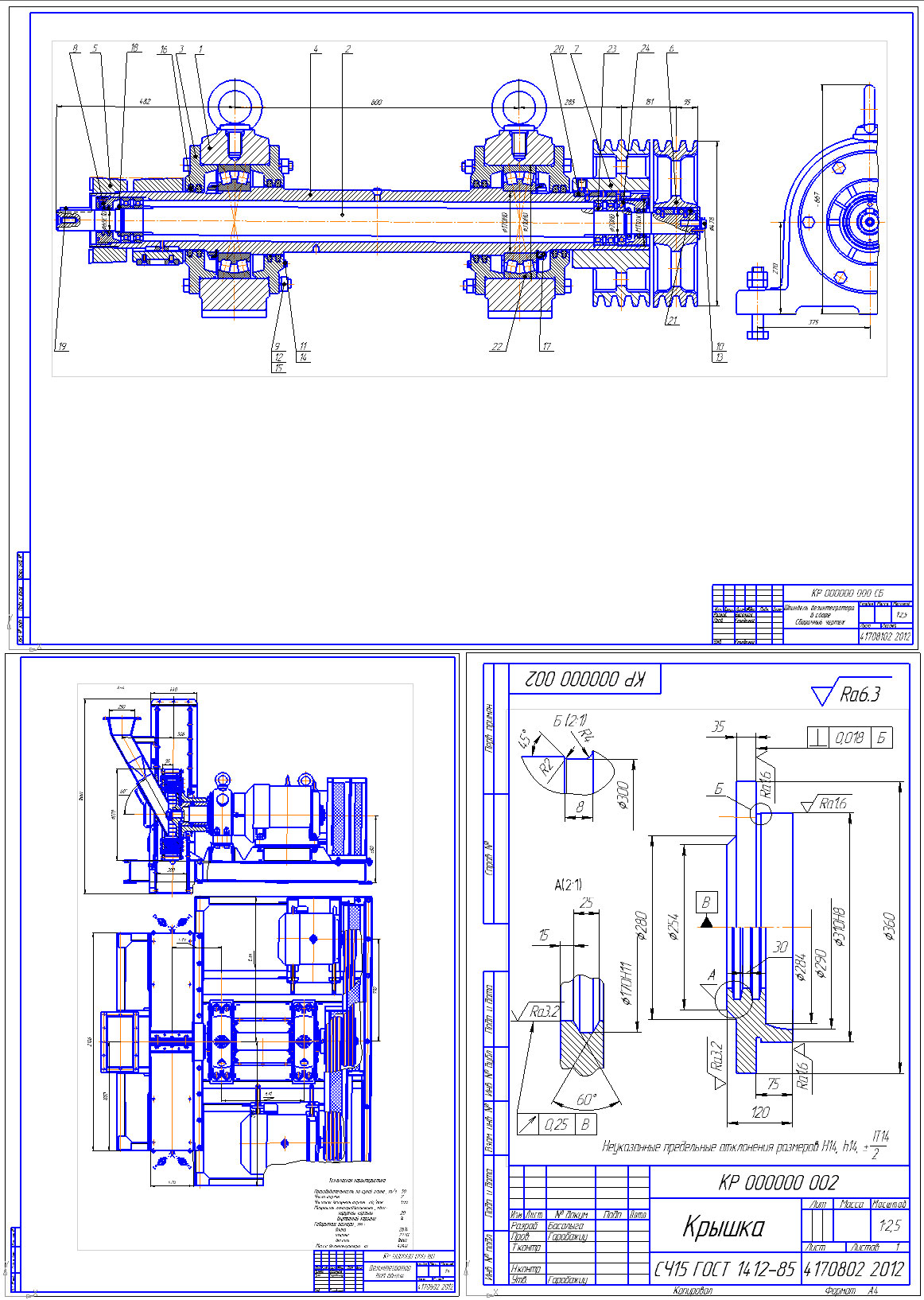

Состав: Вид общий (ВО), Сборочный чертеж шпинделя (СБ), Спецификация, Деталировка Язык документа

Софт: КОМПАС-3D 14

Файлы:
Дезинтегратор\1. Вид общий (A1).cdw
Дезинтегратор\2. Сборочный чертеж
Дезинтегратор\3. Вал
Дезинтегратор\4. Шкив
Дезинтегратор\5. Крышка подшипника.cdw
Дезинтегратор\Специя.spw
Дезинтегратор
