Дозатор тарельчатый

Белорусский национальный технический университет
Кафедра горных машин
курсовой проект по дисциплине «Проектирование горно-перерабатывающего оборудования»
Тема "Тарельчатый дозатор"
Минск 2011

В результате выполнения курсового проекта мной был спроектирован тарельчатый дозатор для дозирования фрезерного торфа и минеральных удобрений в технологии производства гранулированных торфоминеральных удобрений.

Оборудование, спроектированное в курсовом проекте, имеет ряд преимуществ перед уже существующими: малые размеры, малую энергоёмкость, широкий диапазон изменения доз, простоту конструкции, широкую универсальность по отношению к дозируемому материалу и большую производительность в данном типе.
При разработке был подобран мотор-редуктор МРА5/3-735 мощностью 9 Вт. Разработанная конструкция дозатора может быть достойным конкурентом для уже существующих данного типа.

Техническая характеристика разработанного дозатора.

1.Назначение Дозирование сыпучих материалов
2.Тип: Тарельчатый
3. Потребляемая мощность, Вт 9
4.Обьемная производительность, кг./час 80-220
5. Частота вращения, 1/с 0,15
6. Габаритные размеры оборудования, мм
длина 725
ширина 505
высота 1140
7.Точность дозирования, % 1,5-3
8. Масса конструктивная, кг 55

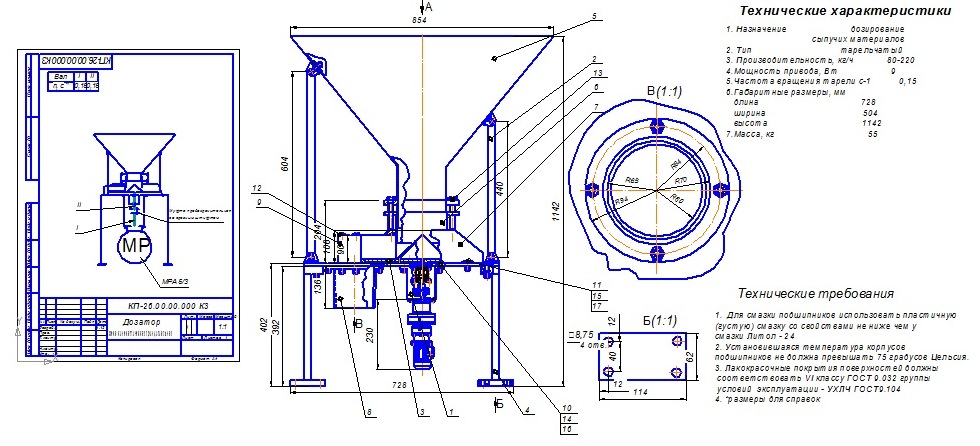

Состав: Дозатор тарельчатый (А1), кинематическая схема (А4), спецификация, Чертеж вид 2(А1), Чертеж 3 вид (А1), ПЗ Язык документа

Софт: КОМПАС-3D 13 SP1

Файлы:
Дозатор торельчатый\Литература_к_КТП.doc
Дозатор торельчатый\на печать.doc
Дозатор торельчатый\Содержание.doc
Дозатор торельчатый\Деталировка.cdw
Дозатор торельчатый\Дозатор тарельчатый.cdw
Дозатор торельчатый\Кинематическая схема.cdw
Дозатор торельчатый\спецификация 1.cdw
Дозатор торельчатый\спецификация 3.cdw
Дозатор торельчатый\спецификация 4.cdw
Дозатор торельчатый\спецификация 2.cdw
Дозатор торельчатый\Чертеж 3 вид.cdw
Дозатор торельчатый\Чертеж вид 2.cdw
Дозатор торельчатый\Чертеж3.cdw
