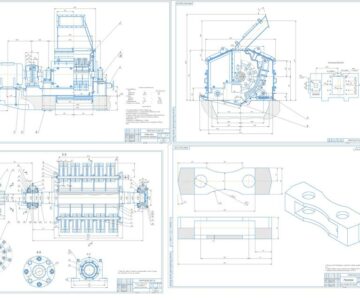

Дробилка молотковая реверсивная ДРМЭ-14,5х13

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Дипломний проект "Дробилка молотковая реверсивная ДРМЭ-14,5х13"
Одесса-2013

Пояснительная записка: страниц 113, рисунков 23, таблиц 6, 16 источников, приложений 1.
В дипломном проекте представлена общая характеристика молотковой дробилки, ее предназначение и область использования, анализ существующих конструкционных решений проектируемой дробилки и обоснование принятого решения. Выбраны конструкционные материалы для дробилки. Рассчитаны конструктивные размеры дробилки, мощность привода, произведены прочностные расчеты. Представлены экономические расчеты. Приведены основные требования по техническому обслуживанию, ремонту и технике безопасности.
МОЛОТКОВАЯ ДРОБИЛКА, РОТОР, МОЩНОСТЬ ПРИВОДА, ПРОЧНОСТЬ, МОЛОТОК, ПОДШИПНИК, ШПОНКА, ВАЛ, ЭКСПЛУАТАЦИЯ, НАДЕЖНОСТЬ, МОНТАЖ, РЕМОНТ, СМАЗКА, КАПИТАЛЬНЫЕ ЗАТРАТЫ, БЕЗОПАСНОСТЬ.

Техническая характеристика дробилки:
Дробимый материал - уголь перед коксованием
Производительность - до 175 т/ч
Размер поступающего куска - до 80 мм
Размер выходящего куска - 0-3 мм

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ОБЩАЯ ЧАСТЬ. КОМПЛЕКСНЫЙ ПРОЕКТ ОБОРУДОВАНИЯ УГЛЕПОДГОТОВИТЕЛЬНОГО ЦЕХА В УСЛОВИЯХ АВДЕЕВСКОГО КХЗ
1.1 Технология переработки угольной шихты на АКХЗ
1.2 Стадии переработки рядовых углей на заводе
1.3 Технологическая схема углеподготовительного цеха
2 СПЕЦИАЛЬНАЯ ЧАСТЬ. ПРОЕКТ ОБОРУДОВАНИЯ ДЛЯ ДРОБЛЕНИЯ УГЛЯ
2.1 Анализ существующих конструктивных решений проектируемой дробилки
2.2 Обоснование принятого решения, описание конструкции и работы молотковой дробилки
2.3 Выбор конструкционных материалов
2.4 Расчет мощности привода
2.5 Конструктивный расчет молотковой дробилки
2.5.1 Определения диаметра вала
2.5.2 Определение диаметра оси
2.5.3 Расчет ротора и молотков
2.5.4 Определение нагрузки на подшипники ротора
2.6 Прочностные расчеты
2.6.1 Расчет вала
2.6.2 Расчет и выбор шпонок
2.6.3 Расчет подшипников
2.6.4 Расчет прочности зубчатой полумуфты
2.7 Предложение для повышения эффективности поглощения шума
3 ЭКСПЛУАТАЦИЯ, НАДЕЖНОСТЬ, МОНТАЖ, РЕМОНТ, СМАЗКА ДРОБИЛКИ
3.1 Указание мер безопасности
3.2 Подготовка к работе, измерение параметров, регулирование и настройка, проверка технического состояния
3.3 Указание по текущему ремонту
3.4 Смазка
3.5 Виды и периодичность технического обслуживания
3.6 Правила хранения и консервации
3.7 Транспортирование
3.8 Монтаж оборудования
3.9 Оценка надежности
3.10 Организация работ по техническому обслуживанию и ремонтам на ОАО «АКХЗ»
3.10.1 Организация и проведение работ по техническому обслуживанию
3.10.2 Технические осмотры, обследования и освидетельствования оборудования
3.10.3 Организация проведения ремонтов
4 ОХОРОНА ПРАЦІ
4.1 Коротка характеристика виробництва і його шкідливі чинники
4.2 Заходи щодо охорони праці в цеху
4.3 Протипожежна безпека
4.4 Розрахунок заземлення
4.5 Акустичний розрахунок
5 ЭКОНОМИЧЕСКАЯ ЧАСТЬ
5.1 Определение величины капитальных затрат
5.2 Организация труда и заработной платы основных производственных рабочих
5.3 Планирование фонда оплаты труда основных производственных рабочих
5.4 Определение себестоимости производства шихты
ВЫВОДЫ
ПЕРЕЧЕНЬ ССЫЛОК
ДОДАТОК А – ПЕРЕЛІК ЗАУВАЖЕНЬ НОРМОКОНТРОЛЕРА
