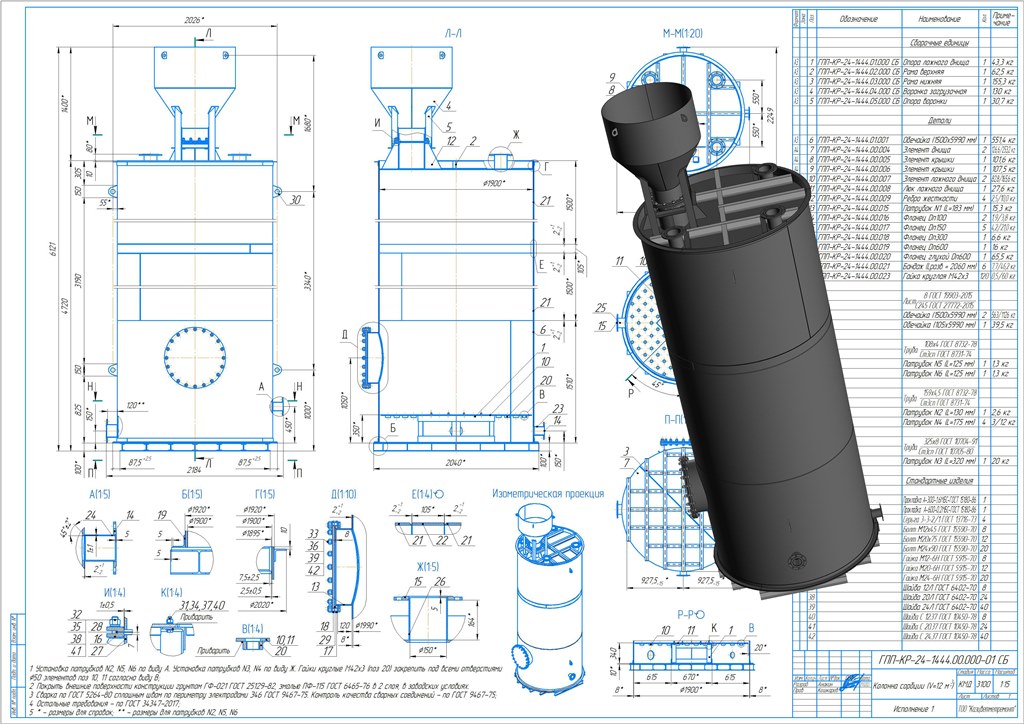

Колонна сорбции золота активированным углем

Назначение: сорбция золота активированным углем из жидкой фазы;
Проектная производительность (цикл): 1 500 кг угля (в сухом виде);
Основной материал продукта: активированный, гранулированный, экструдивный, насыщаемый золотом уголь марки Norit, Goldcarb из продуктивных растворов кучного выщелачивания;
Максимальное давление в колонне: 0,6 МПа;
Высота колонны: 4 550 мм;
Диаметр колонны: 1 900 мм;
Толщина стенок: s=8 мм, днищ s=10 мм;
Материал – сталь Ст.3
Воронка съемная на фланцах
Фланцы по ГОСТ 33259-2015 Ру16;
Материал прокладок - резина МБС

Состав: 3D сборка, полный пакет чертежей, справочные данные и ГОСТы

Софт: КОМПАС-3D 21

Файлы:
ГПП-КР-24-1444 - Колонна сорбции/Гайка круглая М42х3.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГОСТ 11871-88.pdf
ГПП-КР-24-1444 - Колонна сорбции/ГОСТ 13716-73.pdf
ГПП-КР-24-1444 - Колонна сорбции/ГОСТ 15180-86.pdf
ГПП-КР-24-1444 - Колонна сорбции/ГОСТ 33259-2015.pdf
ГПП-КР-24-1444 - Колонна сорбции/ГОСТ 7338-90.pdf
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.000 СБ - Колонна сорбции (19).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.000 СБ - Колонна сорбции.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.000 СБ - Колонна сорбции.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.000 СБ - Колонна сорбции.stl
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.000-01 СБ - Колонна сорбции.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.000-01 СБ - Колонна сорбции.pdf
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.001 - Обечайка (1500х5990 мм).cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.001 - Обечайка (1500х5990 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.001 - Обечайка (Развертка).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.002 - Обечайка (1500х5990 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.003 - Обечайка (105х5990 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.004 - Элемент днища.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.004 - Элемент днища.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.005 - Элемент крышки.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.005 - Элемент крышки.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.006 - Элемент крышки.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.006 - Элемент крышки.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.007 - Элемент ложного днища.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.007 - Элемент ложного днища.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.008 - Люк ложного днища.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.008 - Люк ложного днища.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.009 - Ребро жесткости.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.009 - Ребро жесткости.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.010 - Патрубок N5.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.011 - Патрубок N6.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.012 - Патрубок N2.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.013 - Патрубок N4.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.014 - Патрубок N3.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.015 - Патрубок N1 (L=183 мм).cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.015 - Патрубок N1.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.016 - Фланец Dn100.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.017 - Фланец Dn150.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.018 - Фланец Dn300.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.019 - Фланец Dn600.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.020 - Фланец глухой Dn600.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.021 - Бандаж (Lразв = 2060 мм).cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.021 - Бандаж (Lразв = 2060 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.022 - Серьга 3-3-21 ГОСТ 13716-73.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.023 - Гайка круглая М42х3.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.024 - Прокладка А-300-1,6МБС-ГОСТ 15180—86.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.00.025 - Прокладка А-600-0,2МБС-ГОСТ 15180—86.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.01.000 СБ - Опора ложного днища.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.01.000 СБ - Опора ложного днища.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.01.001 - L = 670 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.01.002 - L = 300 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.000 СБ - Рама верхняя.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.000 СБ - Рама верхняя.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.001 - L=1660 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.002 - L=980 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.003 - L=520 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.004 - L=410 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.02.005 - L=410 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.000 СБ - Рама нижняя.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.000 СБ - Рама нижняя.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.001 - L=2040 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.002 - L=1960 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.003 - L=1680 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.004 - L=1040 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.03.005 - L=290 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.000 СБ - Воронка загрузочная.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.000 СБ - Воронка загрузочная.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.001 - Патрубок.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.002 - Конус.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.002 - Конус.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.003 - Обечайка (Развертка).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.003 - Обечайка.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.003 - Обечайка.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.004 - Серьга 3-3-11 ГОСТ 13716-73.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.04.02 - Конус (Развертка).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.000 СБ - Опора воронки.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.000 СБ - Опора воронки.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.001 - Пластина (110х120 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.002 - Пластина (70х100 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.003 - Пластина (95х95 мм).m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.004 - L=760 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.05.005 - L=325 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.06.000 СБ - Патрубок для установки фильтров.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.06.000 СБ - Патрубок для установки фильтров.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.06.001 - L=159 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.06.002 - L=92 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.07.000 СБ - Фильтр.a3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.07.000 СБ - Фильтр.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.07.001 - Фланец.cdw
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.07.001 - Фланец.m3d
ГПП-КР-24-1444 - Колонна сорбции/ГПП-КР-24-1444.07.002 - 90х195 мм.m3d
ГПП-КР-24-1444 - Колонна сорбции/Колонна сорбции.xlsx
ГПП-КР-24-1444 - Колонна сорбции/Колосник сита.m3d
ГПП-КР-24-1444 - Колонна сорбции/ОСТ 26-04-1250-75.pdf
ГПП-КР-24-1444 - Колонна сорбции/Прокладка А-300-1,6МБС-ГОСТ 15180—86 .m3d
ГПП-КР-24-1444 - Колонна сорбции/Прокладка А-600-0,2МБС-ГОСТ 15180—86.m3d
ГПП-КР-24-1444 - Колонна сорбции/Серьга 3-3-11 ГОСТ 13716-73 .m3d
ГПП-КР-24-1444 - Колонна сорбции/Серьга 3-3-21 ГОСТ 13716-73.m3d
ГПП-КР-24-1444 - Колонна сорбции/Фланец 600-1-01-1-В ГОСТ 33259-2015.cdw
ГПП-КР-24-1444 - Колонна сорбции/Фланец 600-1-01-1-В ГОСТ 33259-2015.m3d
ГПП-КР-24-1444 - Колонна сорбции/Фланец Dn100.m3d
ГПП-КР-24-1444 - Колонна сорбции/Фланец Dn150.m3d
ГПП-КР-24-1444 - Колонна сорбции/Фланец Dn300.m3d
ГПП-КР-24-1444 - Колонна сорбции/Фланец Dn600.m3d
ГПП-КР-24-1444 - Колонна сорбции/Фланец глухой Dn600.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
