Комбайн проходческий

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Горные машины»
Тема: Комбайн проходческий
По дисциплине “Машины и комплексы открытых горных работ”
Минск 2014

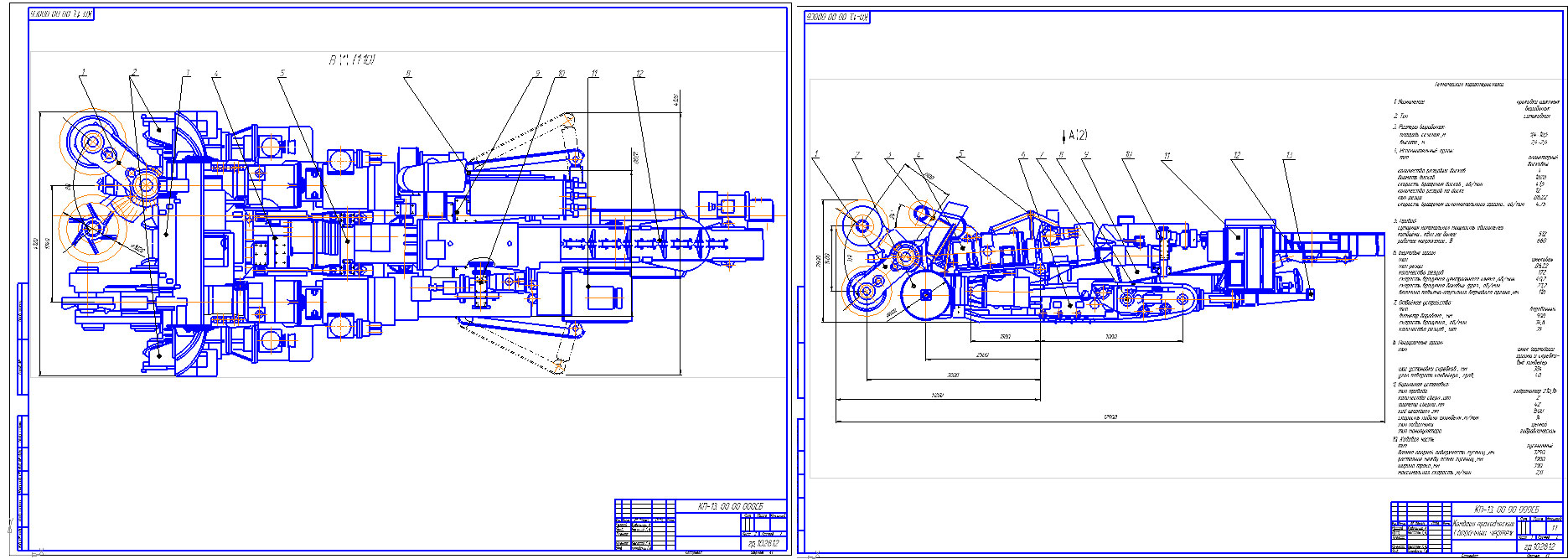

Комбайн состоит из сдвоенного исполнительного органа планетарного типа, разрушающего забой двумя парами резцовых дисков, верхнего отбойного устройства, оформляющего кровлю выработки и бермового органа с боковыми фрезами и шнеками, служащими для выравнивания почвы и подрезки углов выработки, гусеничного хода, осуществляющего перемещение комбайна на рабочих и маневровых режимах.

В данном курсовом проекте разрабатывался комбайн проходческий для проведения очистных работ в камерах и проходки выработок овально-арочной формы по пластам калийных руд.
Произведен статический тяговый расчет горной машины. В статическом расчете вычислены координаты центра С масс и центра D давления, построено ядро сечения размером Xmax(min)= ; Ymax(min)= ;
Выяснили ,что центр давления не выходит за пределы ядра сечения. В тяговом расчете вычислили мощность требуемую для движения машины по прямой и на поворот.
Произведен кинематический расчет в результате чего были определены передаточные числа составных частей комбайна.
В гидравлическом расчете определили диаметр гидроцилиндров предназначеных для подъема исполнительного органа D=160мм.

Состав: Комбайн (ВО),Спецификация,Кинематическая схема, Гидравлика, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:
проходка епта\Записка Урал 10А.doc
проходка епта\исполнителбный орган.frw
проходка епта\Комбайн1.doc
проходка епта\ЛИСТ1ч1.frw
проходка епта\ЛИСТ1ч2.cdw
проходка епта\ЛИСТ2.cdw
проходка епта\ЛИСТ3.cdw
проходка епта\ЛИСТ4 .cdw
проходка епта\Отбойное устройство.cdw
проходка епта\спецификация.doc
проходка епта\таблица к кинематике.doc
проходка епта
