Комплекс бадьевой проходческий БПСМ-4,5к

Комплекс бадьевой с механизированной разгрузкой БПСМ предназначен для выдачи породы и воды из забоя ствола, а также для спуска и подъема людей, инструмента и материалов при проходке вертикальных стволов шахт.
1.Бадья проходческая:
номинальная вместимость,м.куб. -4,5
грузоподъемность,тс -9,0
диаметр наружный,мм -1700
масса,кг -1690
2.Рамка направляющая:
расстояние по осям направляющих канатов,мм -2350
высота,мм -4740
масса,кг -985
3.Ляда разгрузочная:
масса,кг -2960
4.Лебедка для открывания ляд:
тяговое усилие,кгс -3200
скорость каната,м/с -0,2
диаметр каната,мм -19,5
масса,кг -1025
5.Общая масса оборудования комплекса,кг 8350

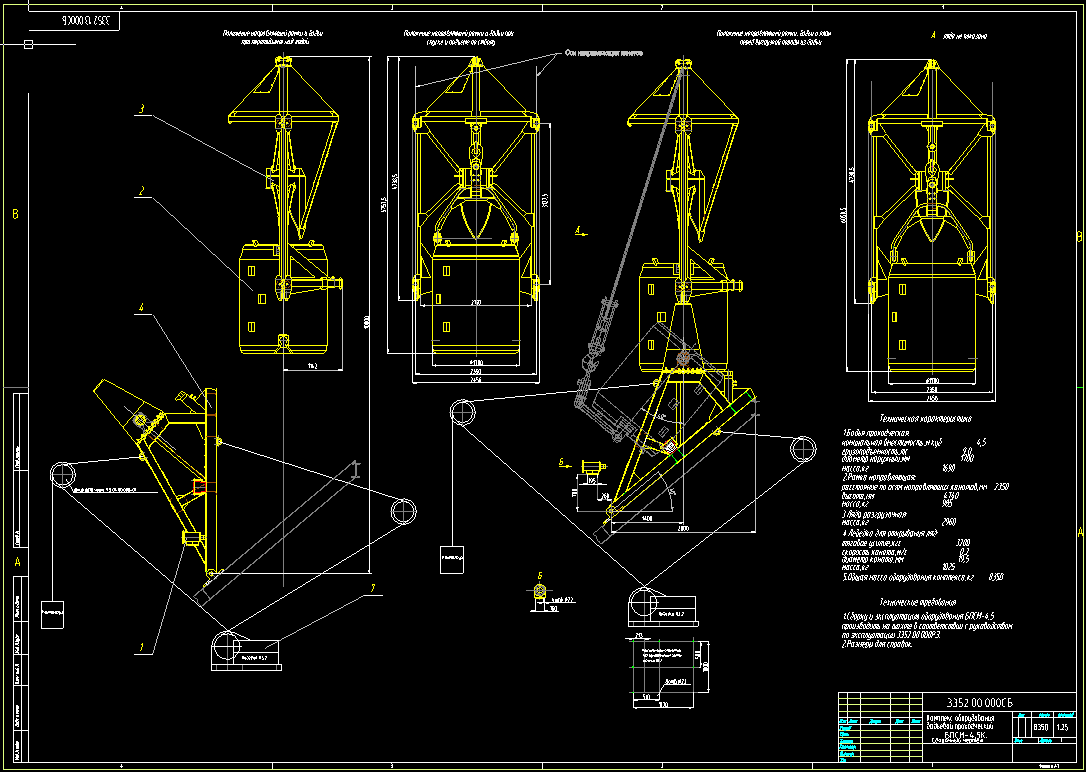

Состав: Сборочный чертеж (СБ), спецификация Язык документа

Софт: AutoCAD 214
