Курсовая работа по дисциплине:" Дробление, измельчение и подготовка сырья к обогащению."

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра обогащения полезных ископаемых
Курсовой по дисциплине: Дробление, измельчение и подготовка сырья к обогащению.
Вариант 9
Магнитогорск 2016

1. Задание на проектирование
1.1 Определить производительность отделений дробления и измельчения. Обосновать схему подготовки сырья к обогащению.
1.2 Рассчитать схему, произвести выбор основного технологического оборудования (дробилок, грохотов, мельниц).
1.3 Определить расход электроэнергии на подготовку одной тонны руды по установочной мощности.
1.4 Вычертить технологическую схему и схему цепи аппаратов.
1.5 Разработать и привести на листе формата А1 план и разрез узла с использованием принятого в проекте оборудования.
1.6. Показатели работы эталонной мельницы:
• тип мельницы – шаровая с разгрузкой через решетку;
• крупность исходной руды, поступающей в мельницу-14-0;
• измельчение до 55% класса минус- 74 мкм;
• номинальный диаметр мельницы 2,7 м;
• удельная производительность 1,1 т/м ч.

В работе рассчитывается оборудование для рудоподготовки для обогатительной фабрики с производительностью 12 млн. т/год и крупность поступающего куска продукта 1000мм. Целью расчета является посчитать все оборудования для выполнение поставленной задачи :" получить продукт крупность меньше 13 мм".
После расчетов сделана графическая часть где представлены:

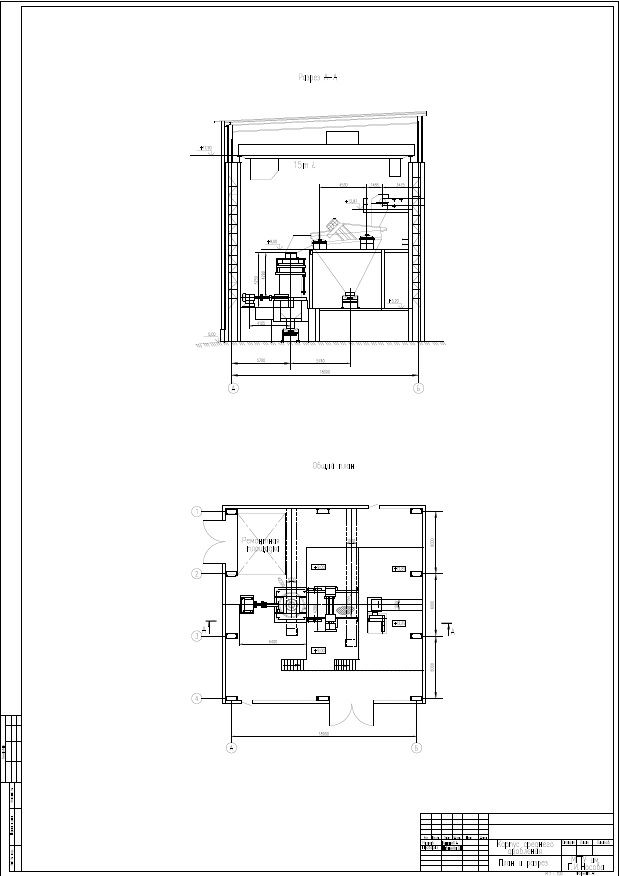

Корпус среднего дробления в плане и в разрезе,
Кран для обслуживания,
Дробилка КСД-2200,
Грохот ГИСТ72.

Состав: Корпус среднего дробления в плане и в разрезе. Где представлены следущие оборудование: Дробилка КСД-2200, Грохот ГИСТ 72, Мостовой кран грузоподьемностью на 50 тонн. Язык документа

Софт: AutoCAD 2012
