Лотковая мешалка

Лотковая мешалка для приготовления (смешивания) густой суспензии, верхняя загрузка, выгрузка переливом.

. Производительность по исходному углю, т/час до 2,5 при исходной влажности материала до 50%.
4.2. Диаметр лопастей, мм:
максимальный ……………………………………………………..……………..1160.
4.3. Длина лопастей, мм:
максимальная ……………….……. …………………………………..................2450.
4.4. Ширина ванны, мм …………………………………………………………..1188.
4.5. Длинна ванны, мм …………………………………………………………....2500.
4.6. Электродвигатель привода (не поставляется):
тип ………………………………………………………………………….. OR726-4
мощность, кВт ……………………………………………………………………. 7,5.
частота вращения, об/мин …….. …………………………………………….. 1440.
4.7. Редуктор (не поставляется):
тип …………………….. ………………………………………………………….SC3.
редукция ….. ……………………………………………....................................125:1.
4.8. Габариты мешалки (без электродвигателя и редуктора), мм:
длина …………………………………………………………………………… 3350.
ширина ………….. ……………………………………………………………...1570.
высота ………………………………………………………………………….. 2138.
4.9. Установочная масса мешалки, кг – не более 1560.
4.10. Производительная площадь под машину, м2 ……………………… 8.
4.11. Среднее время безотказной работы с учетом замены быстроизнашивающихся деталей, час ……….. ……………………………………………………………4500.
4.12. Ресурсы до капитального ремонта, час ………………………….. 17280.
4.13. Срок службы не менее, лет ………………………………………….. 30.

Состав: СБ, Деталировка, 3D-модель узлов и деталей. Спец-ций нет Язык документа

Софт: КОМПАС-3D 17,1

Файлы:
Боковина.dxf
КБГ 0001 Р Раскрой 10ки.cdw

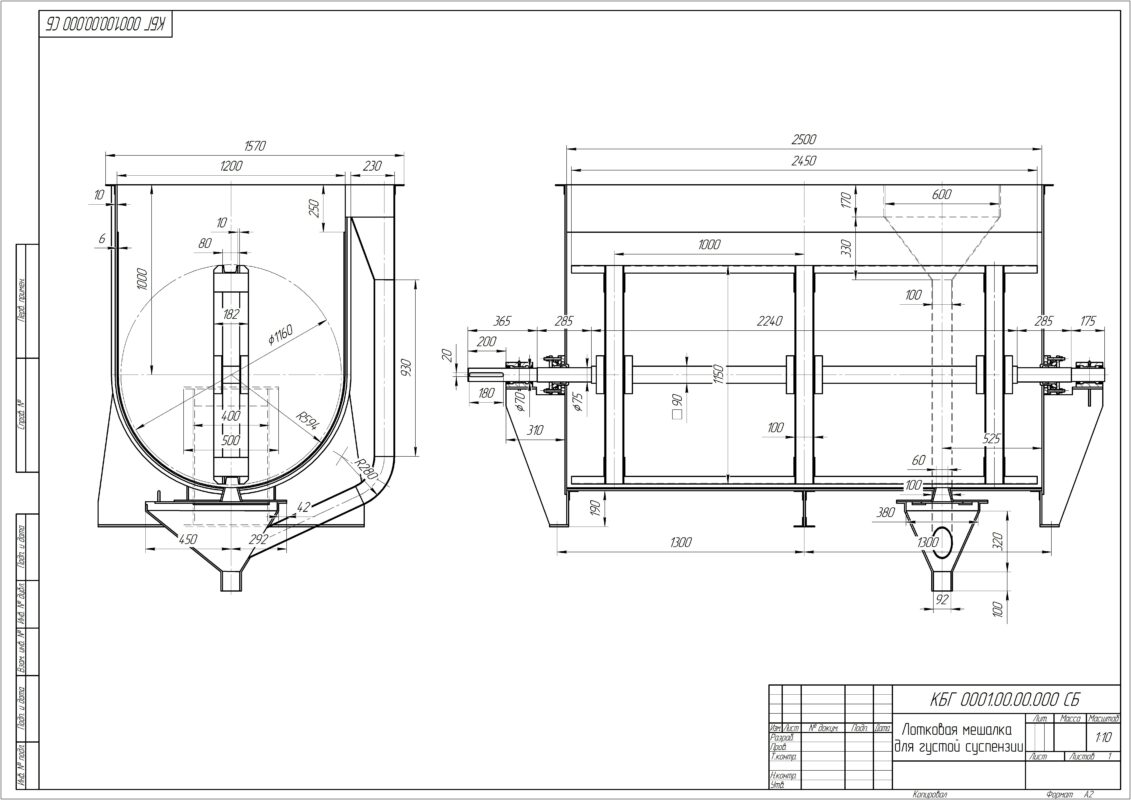

КБГ 0001.00.00.000 СБ Лотковая мешалка для густой суспензии без слива.cdw
КБГ 0001.00.00.000 СБ Лотковая мешалка для густой суспензии.cdw
КБГ 0001.01.00.000 СБ Ванна.cdw
КБГ 0001.01.00.001 Обечайка.cdw
КБГ 0001.01.00.002 Футировка.cdw
КБГ 0001.01.00.003 Боковина.cdw
КБГ 0001.01.00.004 Опора.cdw
КБГ 0001.01.00.005 Плита.cdw
КБГ 0001.01.00.006 Планка.cdw
КБГ 0001.02.00.000 Проработка.frw
КБГ 0001.02.00.000 СБ Корпус подшипника Сборочный чертеж.cdw
КБГ 0001.02.00.000 СБ Корпус подшипника.a3d
КБГ 0001.02.00.001 Крышка.cdw
КБГ 0001.02.00.001 Крышка.m3d
КБГ 0001.02.00.002 Корпус.cdw
КБГ 0001.02.00.002 Корпус.m3d
КБГ 0001.02.00.003 Лапа.cdw
КБГ 0001.02.00.003 Лапа.m3d
КБГ 0001.02.00.004 Косынка.cdw
КБГ 0001.02.00.004 Косынка.m3d
КБГ 0001.02.00.005 Штифт.cdw
КБГ 0001.02.00.005 Штифт.m3d
КБГ 0001.02.00.006 Вкладыш.cdw
КБГ 0001.02.00.006 Вкладыш.m3d
КБГ 0001.02.00.007 Кольцо.cdw
КБГ 0001.02.00.007 Кольцо.m3d
КБГ 0001.03.00.000 Проработка.frw
КБГ 0001.03.00.000 СБ Корпус для уплотнения.a3d
КБГ 0001.03.00.000 СБ Корпус для уплотнения.cdw
КБГ 0001.03.00.001 Корпус.cdw
КБГ 0001.03.00.001 Корпус.m3d
КБГ 0001.03.00.002 Фланец.cdw
КБГ 0001.03.00.002 Фланец.dxf
КБГ 0001.03.00.002 Фланец.frw
КБГ 0001.03.00.002 Фланец.m3d
КБГ 0001.03.00.003 Клин.cdw
КБГ 0001.03.00.003 Клин.m3d
КБГ 0001.03.00.004 Прижим.cdw
КБГ 0001.03.00.004 Прижим.dxf
КБГ 0001.03.00.004 Прижим.frw
КБГ 0001.03.00.004 Прижим.m3d
КБГ 0001.03.00.006 Набивка.m3d
КБГ 0001.03.00.007 Фланец.cdw
КБГ 0001.03.00.007 Фланец.dxf
КБГ 0001.03.00.007 Фланец.frw
КБГ 0001.03.00.007 Фланец.m3d
КБГ 0001.03.00.008 Шпилька.cdw
КБГ 0001.03.00.008 Шпилька.m3d
КБГ 0001.03.00.05 Шпилька.cdw
КБГ 0001.03.00.05 Шпилька.m3d
КБГ 0001.04.00.001 Вал.cdw
КБГ 0001.04.00.001 Вал.m3d
КБГ 0001.05.00.001 Кону.cdw
КБГ 0001.05.00.001 Конус.m3d
Косяки.cdw
Косяки.frw
Общая сборка.frw
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/4892.00.00.00.000 СБ Центрифуга ЦфВГ-1,32-Пт(1).jpg
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/4892.00.00.00.000 СБ Центрифуга ЦфВГ-1,32-Пт(2).jpg
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/4892.00.00.00.000 СБ Центрифуга ЦфВГ-1,32-Пт.cdw
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/5181.00.00.00.000.СБ Вибропитатель ЦфГВ-1,32.cdw
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/5181.00.00.00.000.СБ Вибропитатель ЦфГВ-1,32.jpg
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/Паспотр Центрифуги ЦфВГ-1,32-Пт.doc
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/Приложение 1.cdw
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/Приложение 2.cdw
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/Рук-во по эксплуатации Центрифуги ЦфВГ-1,32-Пт (наш вариант).doc
Паспорт/Паспорт Центрифуги ЦфВГ-1,32-Пт/ФОРМУЛЯР Центрифуги ЦфВГ-1,32-Пт.doc
Паспорт/Паспотр Лотковая мешалка.doc
Паспорт/Рук-во по эксплуатации Лотковая мешалка.doc
Паспорт/ФОРМУЛЯР лотковая мешалка.doc
Развертка Конуса Сброса.DXF
Развертка Конуса Сброса.frw
Раскрой стойки.dxf
Раскрой стойки.frw
Стойка бок.dxf
Стойка центр.dxf
Торцевое уплотнение 02.cdw
Торцевое уплотнение.cdw
Шильдик.frw
