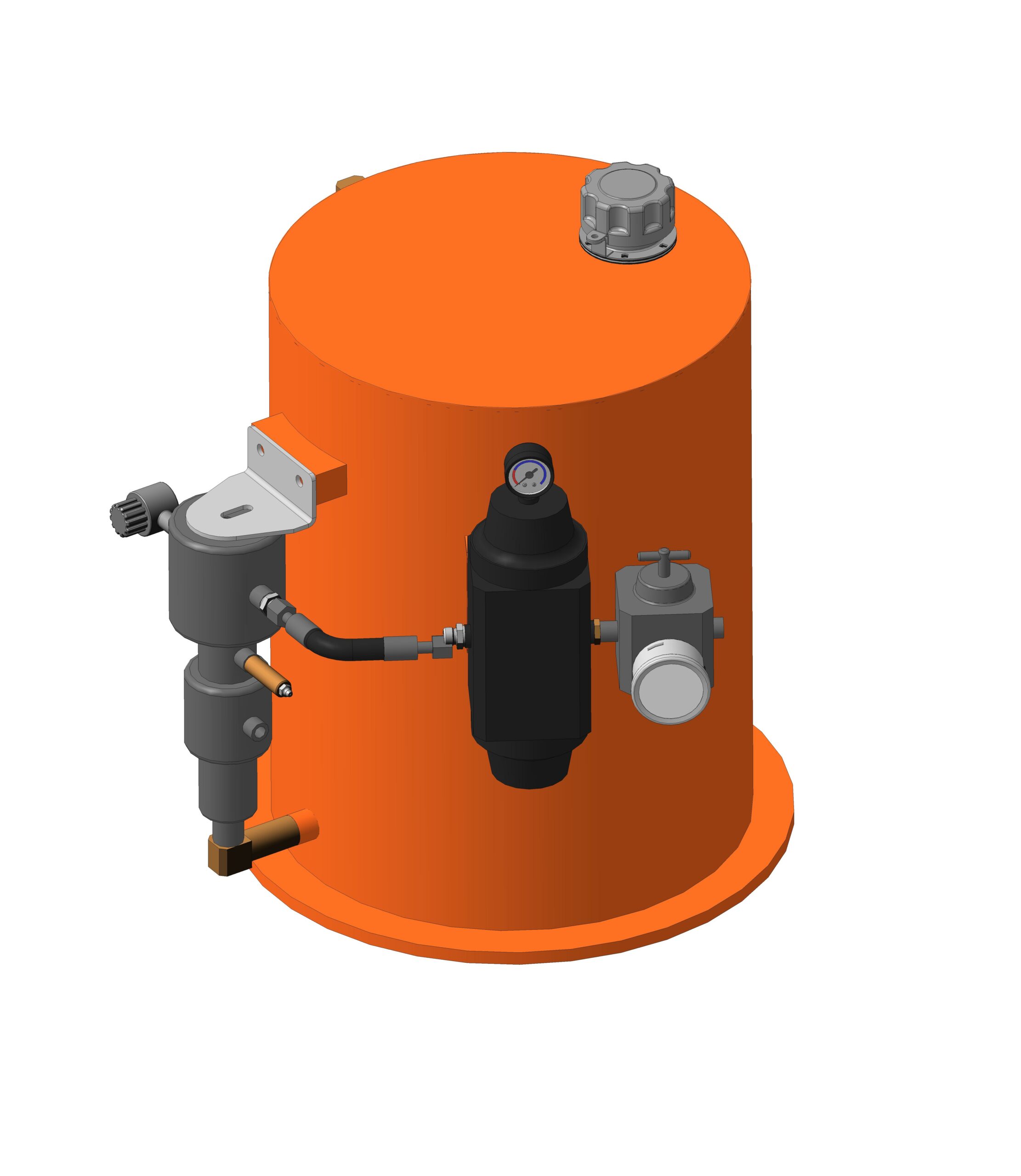

Лубрикатор Numa 15G

Лубрикатор Numa 15G предназначен для дозированной подачи масла в воздушную линию при бурении скважин с использованием пневмоударников. Лубрикатор оснащен насосом принудительной подачи масла производительностью до 19 л/ч при давлении 103 атм

Состав: 3D сборка с подробной деталировкой, твердотельное моделирование с историей построения в масштабе 1:1

Софт: КОМПАС-3D 15.2

Файлы:
Бобышка 1_2 NPT.m3d
Бобышка скобы.m3d
Дно корпуса.m3d
Корпус Лубрикатора Numa 15G.a3d
Крышка корпуса.m3d
Лубрикатор Numa 15G.a3d
Лубрикатор Numa 15G.jpg
Манометр ТМ-321 ТКП.20 (0-25MPa) G1_4.m3d
Масленка 1.2.Ц6 ГОСТ 19853-74.m3d
Насос принудительной подачи.m3d
Обечайка корпуса.m3d
РВД DN10.a3d
Регулятор давления.m3d
Рукав.m3d
Скоба насоса.m3d
Скоба фильтра.m3d
Таймер.m3d
Трубка визирная.m3d
Угольник 1_2 NPT удлиненный.m3d
Угольник 1_2 NPT.m3d
Удлинитель маслёнки.m3d
Фильтр воздушный.m3d
Фитинг FE0616L10 (М16х1,5).m3d
Штуцер XV NW 08 HL.m3d
Штуцер XVR NW 08 HL ED.m3d
Манометр тип 32/_32_PART1.m3d
Манометр тип 32/_32_PART2.m3d
Манометр тип 32/_32_PART3.m3d
Манометр тип 32/_32_PART4.m3d
Манометр тип 32/_32_PART5.m3d
Манометр тип 32/_32_PART6.m3d
Манометр тип 32/_32_PART7.m3d
Манометр тип 32/Манометр тип 32.a3d
Горловина заливная TP1.02602/Горловина заливная TP1.02602.a3d
Горловина заливная TP1.02602/Прокладка TA80B10A1L2.m3d
Горловина заливная TP1.02602/Фильтр заливной TA80B10A1L0.m3d
Горловина заливная TP1.02602/Фильтр сетчатый TA80B10A1L2.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
