Механизированная крепь (секция крепи) 1К90

2428

400

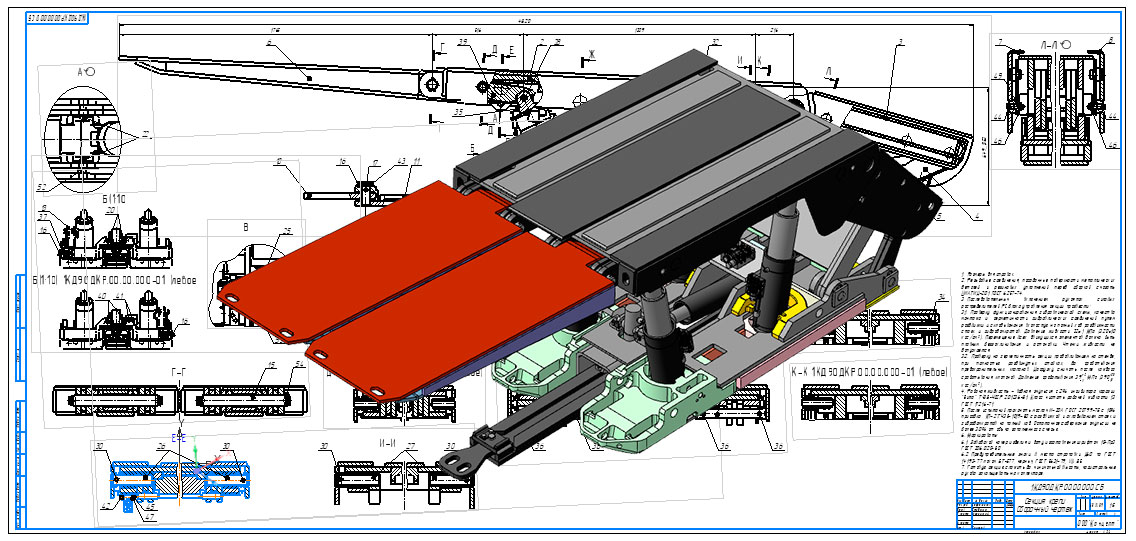

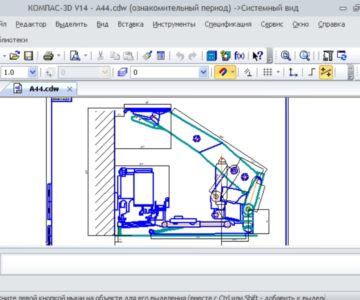

3D модель Механизированная крепь (секция крепи) 1К90

Механизированная гидрофицированная крепь – самопередвигающаяся горная крепь длинной очистной выработки (лавы), предназначенная для сохранения её в рабочем и безопасном состоянии, обеспечивающая механизацию процессов крепления и управления кровлей и передвижение забойного оборудования.

Параметр 1КД90
Мощность обслуживаемых пластов, м 0,8-1,4
Допустимые углы падения пластов:
- для работы по простиранию, град 35
- для работы по падению и восстанию, град 10
Удельное сопротивление на 1 м2 434-530
Сопротивление секции, кH 2838-3194
Коэффициент гидравлической раздвижности 1,9
Усилие передвижки секции, кH 304, 392
Шаг установки секций, м 1,5
Коэффициент затяжки кровли 0,91
Габаритная высота секции min-max, мм 600-1250
Габаритная ширина секции, мм 1420
Масса секции, т, не более 6,75

Проект был выполнен на базе конструкции крепей Дружковского и Шахтинского машиностроительных заводов. При проектировании использовался опыт заводов ДонЭРМ и ООО "Концепт" полученный при капитальных ремонтах секций типоразмеров 1КД90, 2КД90 и 3КД90.

1КД90 3D Модели гидравлическая Крепь механизированная

Автор

Владимир

Дата

31.01.2018

Язык

Русский

Состав

Сборочный чертёж (СБ+СП), Деталировка, 3D-модель (СБ и детали)

Софт

КОМПАС-3D 16.1.7 Как открыть?

Содержимое архива

1КД90ДКР.11.00.000 СБ Толкатель
- 1КД90ДКР.11.00.001 Основание.cdw
- 1КД90ДКР.11.00.002 Направляющая.cdw
- 1КД90ДКР.11.00.003 Плита.cdw
- 1КД90ДКР.11.00.004 Стенка.cdw
- 1КД90ДКР.11.00.005 Стенка задняя.cdw
- 1КД90ДКР.11.00.000 Толкатель.spw
- 1КД90ДКР.11.00.000 СБ Толкатель.cdw
- 1КД90ДКР.11.00.006 Ограничитель.cdw
1КД90ДКР.06.00.000 СБ Консоль
- Ребро _ 3КД90ДКР.06.01.000.spw
- Опора 1КД80.13.00.225.cdw
- 3КД90.12.06.006 - Накладка.jpg
- Ребро _ 3КД90ДКР.06.01.000-01.spw
- Ребро _ 3КД90ДКР.06.00.005.cdw
- Ребро _ 3КД90ДКР.06.01.001.cdw
- Ребро Сборочный чертеж _ 3КД90ДКР.06.01.000 СБ.cdw
- Лист _ 3КД90ДКР.06.00.001.cdw
- Вставка _ 3КД90ДКР.06.00.012.cdw
- Thumbs.db
- Лист _ 3КД90ДКР.06.00.002.cdw
- 3КД90.12.06.011 - Накладка.jpg
- Лист _ 3КД90ДКР.06.00.003.cdw
- Ребро _ 3КД90ДКР.06.00.004.cdw
- 3КД90.12.06.015 - Ребро.jpg
- Ребро Сборочный чертеж _ 3КД90ДКР.06.01.000-01 СБ.cdw
- Консоль 3КД90ДКР.06.00.000.spw
- Консоль 3КД90ДКР.06.00.000 СБ.cdw
1КД90ДКР.13.00.000 СБ Рессора
- 1КД90.12.00.020 - Пакет рессорный (спецификация).jpg
- 3КД90.11.00.018РЭ СБ - Скоба в сборе.jpg
- 1КД90.12.00.022 - Лист.jpg
- 2КД90.11.00.018РЭ - Скоба.jpg
- 1КД90ДКР.13.00.000СБ - Рессора.jpg
- 1КД90.12.00.020СБ - Пакет рессорный.jpg
- Thumbs.db
- 1КД90ДКР.13.00.000 - Рессора (спецификация).jpg
- 1КД90.12.00.023 - Лист.jpg
- 1КД90.12.00.021 - Лист.jpg
- 2КД90.11.00.018-01РЭ - Шпилька.jpg
1КД90ДКР.12.00.000 СБ Рама толкателя
- 1КД90ДКР.12.00.005 Ограничитель.cdw
- 1КД90ДКР.12.00.007 Планка нижняя.cdw
- 1КД90ДКР.12.00.006 Планка промежуточная.cdw
- 1КД90ДКР.12.00.001 Планка боковая.cdw
- 1КД90ДКР.12.00.000 СБ Рама толкателя.cdw
- 1КД90ДКР.12.00.002 Планка верхняя крепежная.cdw
- 1КД90ДКР.12.00.004 Планка дистанционная.cdw
- 1КД90ДКР.12.00.003 Планка нижняя.cdw
- 1КД90ДКР.12.00.000 Рама толкателя.spw
1КД90ДКР.02.00.000 СБ Перекрытие
- 1КД90ДКР.02.00.027-Планка.cdw
- 1КД90ДКР.02.00.014-Лист.cdw
- 1КД90ДКР.02.00.010-Лист.cdw
- 1КД90ДКР.02.00.022 Планка.cdw
- 1КД90ДКР.02.00.003-Опора.cdw
- 1КД90ДКР.02.00.005 Накладка.cdw
- 1КД90ДКР.02.02.000 СБ-Проушина
  - 1КД90ДКР.02.02.001-Лист.cdw
  - 1КД90ДКР.02.02.000 - Проушина.spw
  - 1КД90ДКР.02.02.000 СБ-Проушина.cdw
- 1КД90ДКР.02.00.000 СБ Перекрытие.cdw
- 1КД90ДКР.02.00.000 - Перекрытие.spw
- 1КД90ДКР.02.00.023-Лист.cdw
- 1КД90ДКР.02.00.013-Лист.cdw
- 1КД90ДКР.02.00.011 Планка.cdw
- 1КД90ДКР.02.00.016-Опора.cdw
- 1КД90ДКР.02.01.000 СБ-Проушина
  - 1КД90ДКР.02.01.004-Проушина.cdw
  - 1КД90ДКР.02.01.001-Лист.cdw
  - 1КД90ДКР.02.01.003-Лист.cdw
  - 1КД90ДКР.02.01.002-Лист.cdw
  - 1КД90ДКР.02.01.000 - Проушина.spw
  - 1КД90ДКР.02.01.000 СБ-Проушина.cdw
- 1КД90ДКР.02.00.017-Опора.cdw
- 1КД90ДКР.02.00.002-Проушина.cdw
- 1КД90ДКР.02.03.000 СБ-Кронштейн
  - 1КД90ДКР.02.03.002-Планка.cdw
  - 1КД90ДКР.02.03.000 СБ-Кронштейн.cdw
  - 1КД90ДКР.02.03.000 - Кронштейн.spw
  - 1КД90ДКР.02.03.001-Планка.cdw
  - 1КД90ДКР.02.03.003-Проушина.cdw
- 1КД90ДКР.02.00.001-Лист.cdw
- 1КД90ДКР.02.00.021-Ребро.cdw
- 1КД90ДКР.02.00.026-Планка.cdw
- 1КД90ДКР.02.00.028 Накладка.cdw
- 1КД90ДКР.02.00.012 Опора.cdw
Модели
- Перекрытие
  - Лист поз. 16.m3d
  - проушина 2
    - кронштейн 2.m3d
    - проушина 2.a3d
  - Ребро поз. 29.m3d
  - 1КД90ДКР.02.00.000 СБ Перекрытие.a3d
  - 1КД90ДКР.02.00.022-01 - Планка.m3d
  - Планка боковая.m3d
  - Лист поз. 31.m3d
  - Лист поз. 26.m3d
  - Проушина 1
    - 1КД90ДКР.02.01.004 Проушина.m3d
    - кронштейн 1.m3d
    - Сборка.a3d
    - кронштейн 2.m3d
    - кронштейн 3.m3d
  - опора.m3d
  - Ребро поз. 27.m3d
  - Лист поз 24.часть 2.m3d
  - 1КД90ДКР.02.00.028 - Накладка.m3d
  - Лист поз 8.m3d
  - Планка задняя.m3d
  - Лист поз. 30.m3d
  - Лист поз. 28.m3d
  - 1КД90ДКР.02.00.026-Бобышка.m3d
  - Ребро поз 18.m3d
  - 1КД90ДКР.02.00.005 - Накладка.m3d
  - Планка поз. 20.m3d
  - Лист.m3d
  - Кронштейн
    - планка.m3d
    - Проушина.m3d
    - планка2.m3d
    - Кронштейн.a3d
  - Опора поз 12.m3d
  - проушина 3
    - проушина 3.a3d
  - Лист поз.24 часть1.m3d
  - Накладка поз 7.m3d
  - 1КД90ДКР.02.00.022 - Планка.m3d
  - Планка поз. 21.m3d
  - ДонЭРМ
    - 3КД90.12.03.004 - Опора.m3d
    - 3КД90.12.03.005 - Опора.m3d
    - 3КД90.12.03.018 - Лист.m3d
    - 3КД90.12.03.009 - Лист.m3d
    - 3КД90.12.03.022 - Ребро.m3d
    - 3КД90.12.03.016 - Планка.m3d
    - 3КД90.13.03.001 - Скоба.m3d
    - 3КД90.12.03.025 - Планка.m3d
    - 3КД90.12.03.009-01 - Лист.m3d
    - 3КД90.12.03.015 - Планка.m3d
    - 3КД90.12.03.011 - Ребро.m3d
    - 3КД90.12.03.012 - Лист.m3d
    - 3КД90.11.03.028 ,-029 - накладка.jpg
    - 3КД90.13.03.002 - Планка.m3d
    - 3КД90.12.03.013 - Планка.m3d
    - 3КД90.12.03.006 - Планка.m3d
    - 3КД90.12.03.005-01 - Опора.m3d
    - 3КД90.12.03.008 - Лист.m3d
    - 3КД90.11.03.028 - Накладка.m3d
    - 3КД90.12.03.014 - Планка.m3d
    - 3КД90.12.03.023 - Лист.m3d
    - 3КД90.12.03.024 - Ребро.m3d
    - 3КД90.12.03.028 - Накладка.m3d
    - 3КД90.12.03.026 - Лист.m3d
    - 3КД90.12.03.027 - Лист.m3d
    - 1КД90ДКР.02.00.000 СБ - перекрытие.jpg
    - 3КД90.12.03.001 - Лист.m3d
    - 3КД90.12.03.019 - Планка.m3d
    - 3КД90.12.03.020РН - Проушина
      - 3КД90.12.03.020РН - Проушина.a3d
      - 3КД90.12.03.033РН - Лист.m3d
      - 3КД90.12.03.034РН - Лист.m3d
    - 3КД90.11.03.029 - Накладка.m3d
    - 3КД90.13.03.002-01 - Планка.m3d
    - 3КД90.12.03.010РН - Проушина
      - 3КД90.12.03.032 - Лист.m3d
      - 3КД90.12.03.031РН - Лист.m3d
      - 3КД90.12.03.010РН - Проушина.a3d
      - 3КД90.12.03.033-01РН - Лист.m3d
    - 3КД90.12.03.010-01РН - Проушина
      - 3КД90.12.03.010-01РН - Проушина.a3d
    - 3КД90.12.03.003 - Проушина.m3d
    - 3КД90.12.03.002 - Опора.m3d
    - 1КД90ДКР.02.00.000 - Перекрытие.a3d
  - Лист поз. 17.m3d
  - Лист задний.m3d
  - опора поз 11.m3d
  - Планка поз. 23.m3d
  - Опора поз 13.m3d
  - Лист поз.25.m3d
  - Проушина задняя.m3d
- Рама толкателя
  - Боковая плита.m3d
  - Промежуточная левая.m3d
  - 1КД90ДКР.12.00.000 СБ Рама толкателя.a3d
  - Верхняя крепежная.m3d
  - Нижняя крепежная.m3d
  - Задняя планка.m3d
  - Промежуточная правая.m3d
  - упор.m3d
  - Нижняя планка.m3d
- 1КД90ДКР.00.00.000 СБ Секция крепи.a3d
- Щит защиты
  - 1КД90ДКР.09.00.010 Лист.m3d
  - 1КД90ДКР.09.00.003 Втулка.m3d
  - 1КД90ДКР.10.00.000 СБ Щит левый.a3d
  - 1КД90ДКР.09.00.000 СБ Щит правый.a3d
  - 1КД90ДКР.09.00.008 Планка.m3d
  - 1КД90ДКР.09.00.004 Втулка.m3d
  - 1КД90ДКР.09.00.009 Ребро.m3d
  - 1КД90ДКР.09.00.007 Ось.m3d
  - 1КД90ДКР.09.00.006 Ось.m3d
  - 1КД90ДКР.09.00.001-01 Боковина.m3d
  - 1КД90ДКР.09.00.001 Боковина.m3d
  - 1КД90ДКР.09.00.005 Проушина.m3d
  - 1КД90ДКР.09.00.002 Лист.m3d
- Детали основной сборки
  - 1КД90ДКР.00.00.009 Планка крепления коллекторов.m3d
  - 1КД80.12.00.001 Ось соединения верхнего перекрытия и консоли.m3d
  - 2КД90.21.00.009 Ось крепления гидродомкрата борта к верхнему перекрытию.m3d
  - 1КД80.91.00.100 Шайба под рессору.m3d
  - 1КД90ДКР.00.00.007 Палец стопорный щита.m3d
  - 3КД90.12.00.017 Втулка.m3d
  - 1КД90ДКР.00.00.010-01 Втулка.m3d
  - 1КД90ДКР.00.00.001 Кронштейн блока управления.m3d
  - 1КД90ДКР.00.00.008 Палец рычага передвижки.m3d
  - 1КД90.15.06.011 Планка упорная.m3d
  - 1КД80.12.00.007 Планка фиксатор.m3d
  - 3КД90.12.00.017-01 Втулка.m3d
  - 3КД90.12.00.002 Ось рессоры.m3d
  - 1КД80.12.00.016 - Серьга.m3d
  - ЗКД90.12.00.021 Рычаг.m3d
  - 1КД90.22.00.002-01 Ось верхнего перекрытия и рычага.m3d
  - 1КД80.12.00.011 Палец толкателя и серьги.m3d
  - 1КД90.22.00.001 Ось соединения основания и траверсы.m3d
  - 1КД90.30.04.051 Скоба стопорная.m3d
  - 1КД90ДКР.00.00.004 Палец щита верхнего.m3d
  - 1КД90.12.00.006 Рычаг.m3d
  - 1КД90ДКР.00.00.010 Втулка.m3d
  - 1КД90ДКР.00.00.002 Стяжка боковой защиты.m3d
  - 1КД80.12.06.008 Пружина.m3d
  - 1КД90ДКР.00.00.005 Палец соединения гидростойки со стаканом и рычагом.m3d
  - 1КД90ДКР.00.00.006 Палец соединения рамки и толкателя.m3d
  - 1КД90ДКР.00.00.004-01 Палец щита верхнего.m3d
  - 1КД90ДКР.00.00.003 Ось соединения домкрата передвижки с основанием.m3d
- Траверса
  - коробка.a3d
  - звено.m3d
  - Траверса.a3d
  - перекрытие 2.m3d
  - перекрытие.m3d
  - звено в сборе.a3d
- 1КД90ДКР.00.00.000 СБ Секция крепи раздвижка.a3d
- Клапана
  - КГУЗ.01.00.000 СБ Гидрозамок односторонний
    - Модели
      - КГУЗ.01.00.006 Пружина сжатия_2.m3d
      - КГУЗ.01.00.006 Пружина сжатия.m3d
      - КГУЗ.01.00.007 Гайка.m3d
      - КГУЗ.01.00.006 Пружина сжатия_1.m3d
      - КГУЗ.01.00.001 Корпус.m3d
      - КГУЗ.01.00.009 Втулка.m3d
      - КГУЗ.01.00.002 Поршень.m3d
      - КГКЗ.01.00.008 Толкатель.m3d
      - Кольцо защитное 06-10-25.m3d
      - КГУЗ.01.00.004 Золотник.m3d
      - КГУЗ.01.00.000 СБ Гидрозамок односторонний.a3d
      - КГУЗ.01.00.005 Втулка.m3d
  - 1КД80.13.07.060 СБ Блок стоечный
    - 1КД80.13.07.070 СБ Корпус.cdw
    - 1КД80.13.07.071 Корпус.cdw
    - 1КД80.13.07.060 Блок стоечный СПЕЦ.spw
    - 1КД80.13.07.060 СБ Блок стоечный.cdw
    - Модели
      - пробка 20.m3d
      - Заглушка.m3d
      - Гидроклапан предохранительный.m3d
      - 1КД80.13.07.060 СБ Блок стоечный.a3d
      - 1КД80.13.07.071 Корпус.m3d
      - 1КД80.12.08.044 Гайка.m3d
      - 1КД80.13.07.070 СБ Корпус.a3d
  - Корпус коллектора.m3d
  - Кран отсечной
    - 3КД90МК.20.01.003 Заглушка_(fn-5).m3d
    - 3КД90МК.20.01.001 Корпус_(fn-4).m3d
    - Шарик_(fn-8).m3d
    - 3КД90МК.20.02.000 Муфта_(fn-7).m3d
    - 3КД90МК.20.01.002 Вилка_(fn-6).m3d
    - 3КД90МК.20.01.000 СБ Корпус_(fn-3).a3d
    - 3КД90МК.20.03.000 Ручка_(fn-2).m3d
    - 3КД90МК.20.00.000СБ Клапан отсечной_(fn-1).a3d
  - Блок клапанный БК 01.00.000
    - 1КД80.91.01.192 Заглушка_(fn-3).m3d
    - БК 01.01.001 Корпус_(fn-4).m3d
    - БК 01.01.000 СБ Корпус в сборе_(fn-2).a3d
    - БК 01.00.002 Пробка_(fn-5).m3d
    - 3КД.12.07.020 СБ Блок клапанный_(fn-1).a3d
    - 1КД80.12.08.044 Гайка_(fn-6).m3d
  - Блок замка 3КД90.16.07.070
    - АФКЛ.11.04.044 Пробка_(fn-2).m3d
    - 3КД90.16.07.052 Плунжер_(fn-3).m3d
    - 3КД90.16.07.070 СБ Блок замка_(fn-1).a3d
    - 3КД90.16.07.054 Корпус_(fn-5).m3d
    - 3КД90.16.07.051 Пробка_(fn-4).m3d
    - Деталь_(fn-6).m3d
  - Блок управления в сборе
    - 2КД90.21.07.090 СБ Клапан обратный
      - ТГ 01.707-01 Заглушка 12.cdw
      - 2КД90.21.07.090 СБ Клапан обратный.cdw
      - 2КД90.21.07.091 Корпус.cdw
      - МК98.21.05.033 Пружина.cdw
      - 1M103.07.00.003-01 Пробка 12.cdw
      - 2КД90.21.07.093 Штуцер.cdw
      - Модели

        Заглушка 12.m3d

        МК98.21.05.033 Пружина.m3d

        2КД90.21.07.092 Проставка.m3d

        2КД90.21.07.090 СБ Клапан обратный.a3d

        2КД90.21.07.091 Корпус.m3d

        Пробка 12.m3d

        Заглушка 12 ч.m3d

        2КД90.21.07.093 Штуцер.m3d

        Шарик 16-60 ГОСТ 3722-81.m3d
      - 2КД90.21.07.092 Проставка.cdw
    - 3КД90Р.19.00.000 СБ Блок управления
      - Корпус блока управления.m3d
      - Сборка блок управления.a3d
      - планка.m3d
      - прокладка 2 клапан.m3d
      - прокладка.m3d
      - Шайба _ 3КД90МК.10.01.016.m3d
      - ось.m3d
      - прокладка 2.m3d
      - резинка втулка1.m3d
      - Втулка 3.m3d
      - Втулка 2.m3d
      - пружина.m3d
      - Сборка гидрораспределеитель пустой.a3d
      - ручка резиновая.m3d
      - заглушка исскуств.m3d
      - корпус гидрораспределителя.m3d
      - БОЛТ М12 ГОСТ 7796-70.m3d
      - ручка.m3d
      - Втулка 1.m3d
      - шайба.m3d
      - резинка втулка2.m3d
      - прокладка 1 клапан.m3d
      - Резинка Д14.m3d
      - клапан.m3d
      - Кольцо полиуретан.m3d
      - заглушка.m3d
      - резинка внутр втулка 2.m3d
      - кулачек.m3d
    - Блок управления.a3d
  - 1КД80.91.01.180 СБ Блок стоечный
    - МК98.21.01.110 СБ Клапан предохранительный
      - Модели

        МК98.21.01.116 Втулка.m3d

        МК98.21.01.111 Прокладка.m3d

        МК98.21.01.113 Проставка.m3d

        МК98.21.01.114-02 Корпус_1.m3d

        DIN 7993 B 24 Стопорное кольцо.m3d

        МК98.21.01.110 СБ Клапан предохранительный.a3d

        МК98.21.01.114-02 Корпус.m3d

        МК98.21.01.118 Указатель.m3d

        МК98.21.01.112 Шайба.m3d

        МК98.21.01.119 Пружина.m3d
    - Модели
      - МК98.21.01.106 Кольцо защитное.m3d
      - 1КД80.91.01.190 СБ Корпус.a3d
      - пробка 20.m3d
      - Заглушка.m3d
      - 1М103.02.08.002 Седло.m3d
      - КГУ 3.019ПР9 Пружина.m3d
      - МК98.21.01.105 Кольцо защитное.m3d
      - 1КД80.91.01.191 Корпус.m3d
      - 1КД80.91.01.180 СБ Блок стоечный.a3d
      - МК98.21.01.104 Пружина.m3d
      - Пробка 2.m3d
      - Пробка .m3d
      - МК98.21.01.101 Поршень.m3d
      - МК98.21.01.102 Золотник.m3d
      - Блок клапанный.m3d
    - 3КД90МК.22.04.000 СБ Пробка в сборе
      - Пробка в сборе.a3d
      - Пробка.m3d
- Траверса задняя
  - Траверса задняя.a3d
  - Траверса.m3d
- Основание
  - 1КД90ДКР.01.04.000 - Кронштейн левый.a3d
  - 3КД90Т.11.04.025 - Ребро.m3d
  - Лист_3КД90.12.04.006.m3d
  - Надставка _ 3КД90.00.56.947.m3d
  - Брус _ 1КД90.22.04.025РН.m3d
  - Надставка _ 3КД90.00.56.947-01.m3d
  - 1КД90ДКР.01.00.000 - Основание.a3d
  - 3КД90.15.04.013 - Косынка.m3d
  - Лист _ 1КД90.22.04.017БЧ.m3d
  - Ребро _ 1КД90.22.04.015РН БЧ.m3d
  - 3КД90.15.04.007 - Проушина.m3d
  - Ребро _ 1КД90.22.04.024БЧ.m3d
  - Ребро _ 1КД90.22.04.018БЧ.m3d
  - 3КД90.15.04.004 - Скоба.m3d
  - Ребро внутреннее _ 1КД90.22.04.022РН.m3d
  - Лист нижний _ 1КД90.22.04.028РН.m3d
  - Ребро внешнее _ 1КД90.22.04.021РН.m3d
  - 1КД90.22.04.006РН - Лист верхний.m3d
  - Упор _ 1КД90.22.04.021РН.m3d
  - 3КД90.15.04.014 - Брус.m3d
  - 3КД90.00.56.933 - Опора.m3d
  - Планка для пальца основания.m3d
  - Ребро _ 3КД90.12.04.018.m3d
  - Брус _ 3КД90.12.04.023.m3d
  - 1КД90ДКР.01.03.000 - Кронштейн правый.a3d
  - Ребро _ 1КД90.22.04.025БЧ.m3d
  - 1КД90ДКР.01.05.000 - Скоба.a3d
  - круг.m3d
  - 1КД90.22.04.005 - Лист нижний.m3d
  - 1КД90.22.04.009РН - Ребро среднее.m3d
  - Проушина _ 3КД90.12.04.015.m3d
  - 1КД90ДКР.01.02.000 - Основание левое.a3d
  - 1КД90ДКР.01.01.000 - Основание правое.a3d
  - Ребро_3КД90.12.04.016.m3d
  - Опора _ 3КД90.00.56.863.m3d
  - Ребро _ 3КД90.15.04.019.m3d
  - Опора 934.m3d
  - Ребро _ 1КД90.22.04.026БЧ.m3d
  - 1КД90ДКР.01.06.000 - Накладная планка.a3d
  - Пруток _ 3КД90.15.04.016БЧ.m3d
  - 3КД90.12.04.011 - Ребро.m3d
- Цилиндры
  - Гидропатрон
    - Цилиндр гидропатрона.m3d
    - Поршень гидропатрона.m3d
  - Гидродомкрат толкателя
    - Кольцо защитное КШ80х100.m3d
    - Кольцо Ц125.m3d
    - Цилиндр
      - Цилиндр СБ.a3d
      - Проушина.m3d
      - Труба.m3d
      - Дно.m3d
    - Проволока.m3d
    - Кольцо полиамид поршня.m3d
    - чистильщик 80.m3d
    - кольцо 1-Н-115-125-58-1.m3d
    - Поршень
      - Латунный поясок.m3d
      - Поршень.m3d
      - Поршень СБ.a3d
    - Гидродомкрат СБ.a3d
    - Шток
      - Шток.a3d
      - Трубка.m3d
      - Муфта на Д24.m3d
      - Головка.m3d
      - Труба.m3d
      - Дно.m3d
    - Манжета Ц125.m3d
    - кольцо пружинное.m3d
    - Втулка
      - Латунный поясок.m3d
      - Втулка СБ.a3d
      - Труба.m3d
      - Втулка до заделки.a3d
  - Гидродомкрат 1
    - Кольцо защитное КШ 50х60 ОСТ 12.44.022-77.m3d
    - пробка 20.m3d
    - Цилиндр
      - Цилиндр СБ.a3d
      - Проушина.m3d
      - Труба.m3d
      - Патрубок.m3d
      - Дно.m3d
    - Шток.m3d
    - Кольцо защитное ОСТ 12.44.019-77 1-Н-60-70-58-2-0.m3d
    - Чистильщик 1-50-3 ОСТ 12.44.003-77.m3d
    - Манжета Ц60 ОСТ 12.44.326-88.m3d
    - Чистильщик
      - Труба 54х4 Л63 ГОСТ 494-90.m3d
      - Втулка 1.m3d
      - Чистильщик.a3d
      - Втулка после заделки латунного пояска.a3d
    - Кольцо Ц60 ОСТ 12.44.326-88.m3d
    - Труба.m3d
    - Стопорное кольцо.m3d
    - Гидродомкрат.a3d
  - Гидростойка
    - Гидростойка.a3d
    - Плунжер
      - 3КД90МК.13.02.002 Труба_(fn-2).m3d
      - Сборка_(fn-1).a3d
      - 1КД80.13.01.043 Дно плунжера_(fn-3).m3d
    - Цилиндр
      - 3КД90МК.13.01.001 Труба_(fn-4).m3d
      - 3КД90МК.13.01.007 Ушко_(fn-2).m3d
      - 3КД90МК.13.01.004 Трубка_(fn-3).m3d
      - 3КД90МК.13.01.003 Втулка_(fn-7).m3d
      - 3КД90МК.51.00.000 Фиттинг_(fn-8).m3d
      - 3КД90МК.13.01.005 Муфта стойки_(fn-5).m3d
      - 3КД90МК.13.01.000СБ Цилиндр_(fn-1).a3d
      - 3КД90МК.13.01.002 Дно цилиндра_(fn-6).m3d
    - Шток
      - Шток.m3d
      - Кольцо направляющее.m3d
      - ШТОК СБ.a3d
    - Гидростойка раздвинут.a3d
- Толкатель
  - 1КД90ДКР.11.00.006 Ограничитель.m3d
  - 1КД90ДКР.11.00.002-01 Направляющая.m3d
  - 1КД90ДКР.11.00.005 Стенка задняя.m3d
  - 1КД90ДКР.11.00.004 Стенка.m3d
  - 1КД90ДКР.11.00.002 Направляющая.m3d
  - 1КД90ДКР.11.00.001 Основание.m3d
  - 1КД90ДКР.11.00.000 СБ Толкатель.a3d
  - 1КД90ДКР.11.00.003 Плита.m3d
- Заднее перекрытие
  - 1КД90.04.00.016 Ребро.m3d
  - 1КД90.04.00.013 Перегородка.m3d
  - 1КД90Ш.04.00.002-01 Желоб.m3d
  - 1КД90Ш.04.00.004 Кронштейн.m3d
  - 1КД90Ш.04.00.001 Проушина.m3d
  - 1КД90.04.00.017 Пруток.m3d
  - 1КД90.04.00.010 Крышка.m3d
  - 1КД90Ш.04.00.002 Желоб.m3d
  - 1КД90ДКР.03.00.000 СБ Перекрытие заднее.a3d
  - 1КД90Ш.04.00.003 Стенка задняя.m3d
  - 1КД90Ш.04.00.007 Кронштейн.m3d
  - 3КД90.30.04.050 Планка для пальца основания.m3d
  - 1КД90.04.00.011 Крышка.m3d
  - 1КД90Ш.04.00.006 Кронштейн.m3d
  - 1КД90ДКР.03.00.019 Ребро.m3d
  - 1КД90.04.00.018 Пластина.m3d
  - 1КД90ДКР.03.00.000-01 СБ Перекрытие заднее.a3d
  - 1КД90Ш.04.00.005 Кронштейн.m3d
  - 1КД90.04.00.007 Стенка.m3d
  - 1КД90.04.00.015 Ребро.m3d
  - 1КД90.04.00.012 Перегородка.m3d
  - 1КД90.04.00.009 Крышка.m3d
  - 1КД90.04.00.008 Пластина.m3d
  - 1КД90.04.00.006 Лист.m3d
  - 1КД90.04.00.014 Ребро.m3d
- Консоль
  - 3КД90.12.06.020 РОС
    - Ребро 12.06.015.m3d
    - Thumbs.db
    - Ребро 3КД90.12.06.021 РОС.m3d
    - Ребро _ 3КД90.12.06.020.a3d
  - 3КД90.12.06.020 -01 РОС
    - Ребро _ 3КД90.12.06.020-01.a3d
    - Thumbs.db
    - Ребро 12.06.015-01.m3d
  - Ребро 3КД90.12.06.009 РОС.m3d
  - Накладка 12.06.011.m3d
  - Вставка.m3d
  - Накладка 12.06.006.m3d
  - Консоль _ 3КД90.12.06.000 РОС.a3d
  - Опора 1КД80.13.00.225.m3d
  - Лист _ 3КД90.12.06.002 РОС.m3d
  - Лист 3КД9012.06.001 РОС.m3d
  - Лист _ 3КД90.12.06.003 РОС.m3d
- Рессора
  - Деталь 270.m3d
  - Деталь.m3d
  - 1КД90МК 01.04.000 СБ Рессора Сборочный чертеж.cdw
  - Деталь.cdw
  - 1КД90МК 01.04.000 Рессора.spw
  - Рессора СБ.a3d
  - Скоба.m3d
  - 3КД90МК.01.04.001-2 Лист.cdw
  - Рессора
    - 3КД90МК.01.04.002-2 Шпилька.cdw
    - Рессора.a3d
    - Вариант 1
      - Лист 3.m3d
      - Лист 2.m3d
      - Сборка.a3d
      - Лист 1.m3d
    - Скоба.cdw
    - Заклепка 16х55 ГОСТ 10299-80.m3d
    - Скоба СБ.a3d
    - Скоба.m3d
    - Вариант 2
      - Чертеж.cdw
      - Лист 2.cdw
      - Деталь 1.m3d
      - Деталь 2.m3d
      - Сборка.a3d
      - Пакет рессорный.a3d
      - Лист 1.cdw
      - Деталь 3.m3d
      - Лист 3.cdw
    - Рессора.cdw
    - Скоба СБ.cdw
- Щит задний
  - 1КД90ДКР.07.00.002 Планка.m3d
  - 1КД90ДКР.07.00.000 СБ Щит задний правый.a3d
  - 1КД90ДКР.08.00.000 СБ Щит задний левый.a3d
  - 1КД90ДКР.07.00.004 Навес.m3d
  - 1КД90ДКР.07.00.005 Втулка.m3d
  - 1КД90ДКР.07.00.003 Пластина.m3d
  - 1КД90ДКР.07.00.001 Щит.m3d
1КД90ДКР.14.00.000 СБ Гидрооборудование
- Схема гидр ДОНРЕМ 1КД90(2)(2).jpg
- Схема гидр ДОНРЕМ 1КД90(2)(1).jpg
- 1КД90 ПАО ДонЭРМ разводка ГС.jpg
1КД90ДКР.05.00.000 СБ Траверса
- 1КД90ДКР.05.00.000 СБ Траверса.cdw
- 1КД90ДКР.05.01.000 СБ Звено в сборе.cdw
- 1КД90ДКР.05.01.001 Звено.cdw
- 1КД90ДКР.05.02.000 СБ Коробка.cdw
- 1КД90ДКР.05.02.001 Перекрытие.cdw
Детали секции
- 1КД90ДКР.00.00.001 Кронштейн блока управления.cdw
- 2КД90.21.00.009 Ось крепления гидродомкрата борта к верхнему перекрытию.cdw
- 1КД90ДКР.00.00.010 Втулка.cdw
- 3КД90.12.00.002 Ось рессоры.cdw
- 1КД90ДКР.00.00.004-01 Палец щита верхнего.cdw
- 1КД80.12.00.011 Палец толкателя и серьги.cdw
- 1КД90ДКР.00.00.010-01 Втулка.cdw
- 1КД90ДКР.00.00.008 Палец рычага передвижки.cdw
- 1КД90ДКР.00.00.007 Палец стопорный щита.cdw
- 1КД90ДКР.00.00.006 Палец соединения рамки и толкателя.cdw
- 1КД90ДКР.00.00.002 Стяжка боковой защиты верхней.cdw
- 1КД90.15.06.011 Планка упорная.cdw
- 1КД80.12.00.001 Ось соединения верхнего перекрытия и консоли.cdw
- 1КД90ДКР.00.00.009 Планка крепления коллекторов.cdw
- 1КД90.22.00.002-01 Ось верхнего перекрытия и рычага.cdw
- Thumbs.db
- 1КД90ДКР.00.00.005 Палец соединения гидростойки со стаканом и рычагом.cdw
- 1КД80.12.00.016 Серьга.cdw
- 3КД90.12.00.006 - Рычаг.jpg
- 1КД90.30.04.051 Скоба стопорная.cdw
- 3КД90.12.00.021 - Рычаг.jpg
- 1КД80.12.06.008 - Пружина.jpg
- 1КД90ДКР.00.00.003 Ось соединения домкрата передвижки с основанием.cdw
- 1КД80.12.00.007 Планка фиксатор.cdw
- 1КД90ДКР.00.00.004 Палец щита верхнего.cdw
- 1КД90.22.00.001 Ось соединения основания и траверсы.cdw
1КД90ДКР.03.00.000 СБ Перекрытие заднее
- 1КД90ДКР.03.00.004 Кронштейн.cdw
- Смотри изменения.cdw
- 1КД90ДКР.03.00.000 Перекрытие заднее.spw
- 1КД90ДКР.03.00.005 Кронштейн.cdw
- 1КД90ДКР.03.00.003 Стенка задняя.cdw
- 1КД90ДКР.03.00.000-01 СБ Перекрытие заднее.cdw
- 1КД90ДКР.03.00.001 Проушина.cdw
- 1КД90ДКР.03.00.002-01 Желоб.cdw
- 1КД90ДКР.03.00.002 Желоб.cdw
- 1КД90ДКР.03.00.000-01 Перекрытие заднее.spw
- 1КД90ДКР.03.00.007 Кронштейн.cdw
- 1КД90ДКР.03.00.000 СБ Перекрытие заднее.cdw
- 1КД90ДКР.03.00.006 Кронштейн.cdw
1КД90ДКР.01.00.000 СБ Основание
- 3КД90.00.56.863 - Опора.jpg
- 1КД90ДКР.01.00.001 - Лист нижний.cdw
- 3КД90.00.56.934 - Опора.jpg
- 1КД90ДКР.01.02.000 СБ - Основание левое Сборочный чертеж.cdw
- 1КД90ДКР.01.03.001 - Ребро внешнее.cdw
- 1КД90ДКР.01.01.002-Лист нижний.jpg
- 1КД90ДКР.01.00.000 - Основание.spw
- 1КД90ДКР.01.01.000 - Основание правое.spw
- 1КД90ДКР.01.04.000 - Кронштейн левый.spw
- 3КД90.12.04.023 - Брус.jpg
- 1КД90.22.04.025РН - Брус.jpg
- 1КД90ДКР.01.06.000 СБ - Накладная планка Сборочный чертеж.cdw
- 1КД90ДКР.01.03.000 СБ - Кронштейн правый Сборочный чертеж.cdw
- 1КД90ДКР.01.04.000 СБ - Кронштейн левый Сборочный чертеж.cdw
- 3КД90.00.56.933 - Опора.jpg
- 1КД90ДКР.01.00.000 - Основание.cdw
- 1КД90ДКР.01.02.000 - Основание левое.spw
- 1КД90ДКР.01.05.000 - Скоба
  - Ребро _ 1КД90ДКР.01.05.002.cdw
  - Лист _ 1КД90ДКР.01.05.003.cdw
  - 3КД90.15.04.004 - Скоба.jpg
  - 3КД90.15.04.007 - Проушина.jpg
  - 1КД90.15.06.008 - Проушина.cdw
  - 1КД90ДКР.01.05.000 - Скоба.spw
  - 3КД90.15.04.019 - Ребро.jpg
  - 3КД90.12.04.018 - Ребро.jpg
  - 3КД90.12.04.011 - Ребро.jpg
  - 1КД90ДКР.01.05.000 - Скоба СБ.cdw
- 1КД90.22.04.009РН - Ребро среднее.jpg
- 1КД90ДКР.01.06.000 - Накладная планка.spw
- 1КД90.22.04.021РН - Упор.jpg
- 1КД90ДКР.01.01.000 СБ - Основание правое Сборочный чертеж.cdw
- 1КД90ДКР.01.01.001 - Лист верхний.jpg
- 1КД90ДКР.01.03.000 - Кронштейн правый.spw
- 3КД90Т.11.04.025 - Ребро.jpg
- 3КД90.15.04.014 - Брус.jpg
- 3КД90.00.56.947 - Надставка.jpg
- 1КД90ДКР.01.03.002 - Ребро внутреннее.cdw
- 3КД90.15.04.013 - Косынка.jpg
- 1КД90ДКР.01.06.001 - Планка.cdw
1КД90ДКР.10.00.000 СБ Щит левый
- 1КД90ДКР.10.00.000 Сб Щит левый.cdw
- 1КД90ДКР.10.00.000 Щит левый.spw
1КД90ДКР.09.00.000 СБ Щит правый
- 1КД90ДКР.09.00.000 Сб Щит правый.cdw
- 1КД90ДКР.09.00.005 Проушина.cdw
- 1КД90ДКР.09.00.004 Втулка.cdw
- 1КД90ДКР.09.00.007 Ось.cdw
- 1КД90ДКР.09.00.006 Ось.cdw
- 1КД90ДКР.09.00.000 Щит правый.spw
- 1КД90ДКР.09.00.003 Втулка.cdw
- 1КД90ДКР.09.00.008 Планка.cdw
- 1КД90ДКР.09.00.001 Боковина.cdw
- 1КД90ДКР.08.00.000 СБ Щит задний левый
  - 1КД90ДКР.08.00.000 Щит задний левый.spw
  - 1КД90ДКР.08.00.000 СБ Щит задний левый.cdw
- 1КД90ДКР.09.00.001-01 Боковина.cdw
- 1КД90ДКР.09.00.010 Лист.cdw
1КД90ДКР.07.00.000 СБ Щит задний правый
- 1КД90ДКР.07.00.001 Щит.cdw
- 1КД90ДКР.07.00.004 Навес.cdw
- 1КД90ДКР.07.00.005 Втулка.cdw
- 1КД90ДКР.07.00.000 СБ Щит задний правый.cdw
- 1КД90ДКР.07.00.002 Планка.cdw
- 1КД90ДКР.07.00.003 Пластина.cdw
- 1КД90ДКР.07.00.000 Щит задний правый.spw
1КД90ДКР.04.00.000 СБ Траверса задняя
- 1КД90ДКР.04.00.001 Траверса.cdw
- 1КД90ДКР.04.00.000 СБ Траверса задняя.cdw
1КД90ДКР.00.00.000 Секция крепи.spw
1КД90ДКР.00.00.000 СБ Секция крепи.cdw
