Мобильная бурильная установка на тракторном шасси "Беларус"

БНТУ, кафедра Горные машины,
Диплом по дисциплине : Машины и комплексы открытых горных работ
на тему: Мобильная буровая установка
Минск 2010

БУРЕНИЕ РАЗВЕДОЧНОЕ, ШНЕК, ТРАКТОРНОЕ ШАССИ, ПРИВОД

Дипломный проект: 119 с., 28 рис., 6 табл., 21 источник, 2 прил.

Темой представленного дипломного проекта является агрегат бурильный.
Цель работы – разработка агрегата бурильного со шнековым рабочим органом для бурения геологоразведочных скважин глубиной до 30 м и диаметром до 180 мм на базе шарнирно-сочленённого тракторного шасси “Беларус” c колёсной формулой 6x6 и приводом бурильного оборудования от двигателя шасси.
В процессе проектирования разработана методика выбора оптимальных режимных параметров шнекового бурения и выполнены следующие исследования: произведен обзор и исследования существующих конструкций агрегатов бурильных, произведен анализ недостатков и преимуществ аналогичных конструкций. Выполнена разработка конструкции изделия и произведен расчет основных параметров, рассмотрено использование агрегата бурильного в производственных условиях, разработан технологический процесс по ремонту зубчатого колеса, рассмотрены мероприятия по технике безопасности и охране труда, а также рассчитан экономический эффект при использовании разрабатываемого агрегата бурильного.

Техническая характеристика:
1.Тип самоходный
2.Назначение шнековое бурение скважин
3.Монтажно-транспортная база шасси тракторное "Беларус"
4.Привод механизмов ходовой двигатель шасси "Беларус"
5.Мощность двигателя, кВт 100
6.Глубина бурениячта, м 50
7.Диаметр скважин, мм 180
8.Мачта
- конструкция сварная односекционная
- ход подачи, мм 5000
- усилие подачи, кН 10
- усилие подъёма, кН 10
9.Вращатель
- тип гидромотор 3103.112-00
- привод гидронасос 3103.112-03
- мощность , кВт 40
- момент, Н м 260
- частота, об/мин 1470
- привод смещения гидроцилиндр с талевой
системой
10.Промывочный насос
- назначение для нагнетания промывочной
жидкости
- тип НБ - 50
- объёмная подача , л/мин 260
- давление, МПа 4
11. Габаритные размеры агрегата
- в транспортном положении , мм
длинна 10230
ширина 2870
высота 4090
- в рабочем положении , мм
длинна 10230
ширина 2870
высота 7820

СОДЕРЖАНИЕ
Введение 8
1. Техническое обоснование и задание на проектирование изделия 10
1.1. Требования, предъявляемые к разрабатываемому изделию 10
1.2. Исследование и выбор оптимальных режимных параметров
бурения 10
1.3. Техническое задание на разработку бурильного агрегата 15
2. Разработка конструкции изделия 19
2.1. Обзор существующих конструкций 19
2.2. Выбор и обоснование конструкции изделия 25
2.3. Расчёты 27
2.3.1. Расчёт устойчивости 27
2.3.1.1. Определение центра масс машины 27
2.3.1.2. Определение реакций на колёсах при транс-
портном положении машины и подбор шин 29
2.3.1.3. Определение реакций на аутригерах при рабочем
положении машины 30
2.3.2. Расчёт маневренности 31
2.3.3. Мощностной баланс 34
2.3.3.1. Мощность, необходимая на передвижение
машины по прямой 34
2.3.3.2. Мощность, необходимая на поворот машины 35
2.3.3.3. Мощность, необходимая для работы вращателя 36

2.3.4. Расчёт на проходимость 37
2.3.5. Кинематический расчёт 40
2.3.6. Гидравлический расчёт 42
2.3.6.1. Расчёт гидроцилиндра подъёма мачты 46
2.3.6.2. Подбор гидрооборудования 48
2.3.7 Расчёт сборочной единицы 51
2.3.7.1. Расчёт общего передаточного числа редуктора
вращателя 51
2.3.7.2. Проектный расчёт зубчатой передачи 52
2.3.7.3. Расчёт валов 55
2.3.7.4. Проверка шпоночных соединений 58
3. Использование компьютерных технологий в проектировании
изделий 59
4. Использование изделия в производственных условиях 67
5. Технология ремонта (изготовления) составной части изделия 73
5.1 Описание конструкции и назначение детали 73
5.2 Виды износа 74
5.3 Выбор метода ремонта 76
5.4. Ремонт 76
6. Мероприятия по охране труда и технике безопастности 82
6.1 Техника безопасности и производственная санитария 82
6.1.1 Актуальность охраны труда 82
6.1.2 Техника безопасности при работе буровых станков 83
6.1.3 Опасные и вредные производственные факторы 85
6.1.4 Расчёт времени, за которое концентрация вредного
вещества достигнет предельно допустимого значения 87

6.2 Пожарная безопасность 89
6.2.1 Причины возникновения пожара 89
6.2.2 Организационные мероприятия по обеспечению пожарной
безопасности 89
6.2.3 Средства пожаротушения 90
7. Ожидаемые технико-экономические показатели 93
7.1.Исходные данные для расчета 93
7.2. Расчет эксплутационных расходов 94
7.3. Расчёт и обоснование цены бурения скважин 99
7.4. Определение “точки безубыточности” 101
7.5. Расчёт и анализ основных технико-экономических показателей 102
Заключение 105
Список использованных источников 106
Приложение А Патенты 108
Приложение Б Маршрутные и операционные карты 112

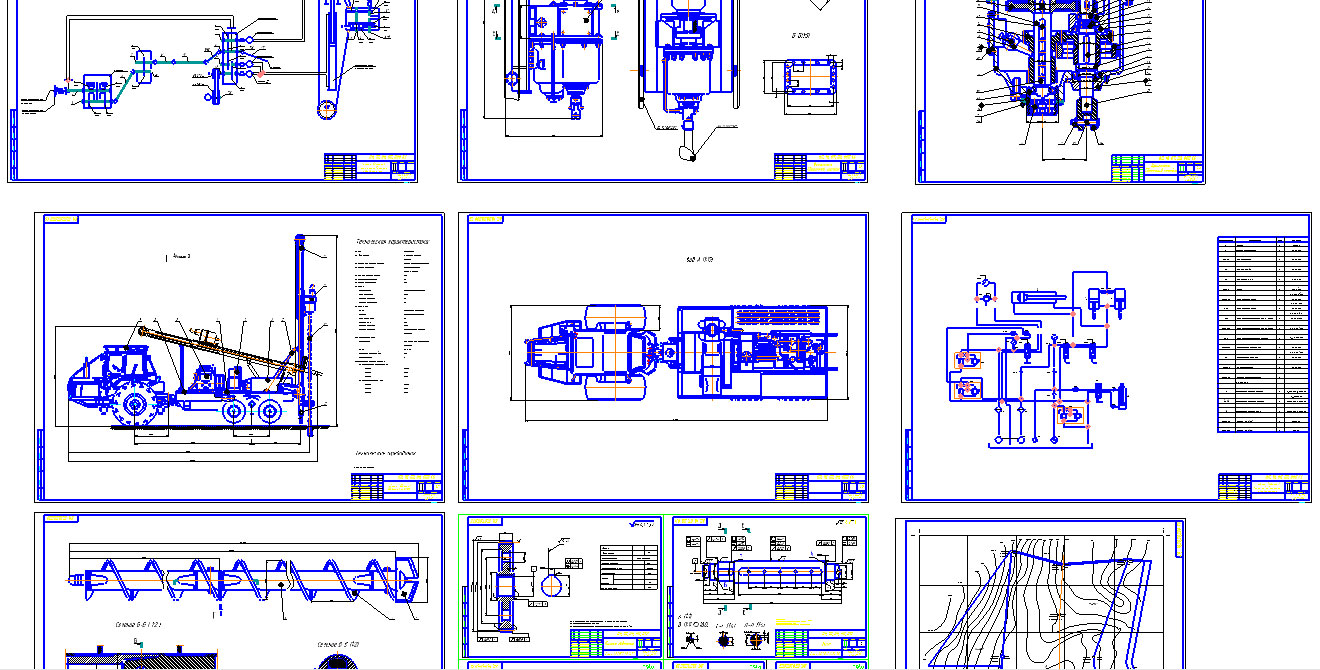

Состав: Чертежи машины, агрегата, редуктор, деталировка, спецификации, кинематика, гидравлика, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:
Burovaja(diplom)/
Burovaja(diplom)/Титульный лист.doc
Burovaja(diplom)/5. Технология ремонта.doc
Burovaja(diplom)/Реферат.doc
Burovaja(diplom)/Содержание.doc
Burovaja(diplom)/Ведомость.doc
Burovaja(diplom)/Введение.doc
Burovaja(diplom)/Графики/
Burovaja(diplom)/Графики/1.bmp
Burovaja(diplom)/Графики/2.bmp
Burovaja(diplom)/Графики/3.bmp
Burovaja(diplom)/Графики/Книга1.xls
Burovaja(diplom)/Графики/4.bmp
Burovaja(diplom)/Эскиз1.frw
Burovaja(diplom)/7. Экономика.doc
Burovaja(diplom)/4. Использование изделия в произв условиях.doc
Burovaja(diplom)/Чертежи/
Burovaja(diplom)/Чертежи/Шестерня.cdw
Burovaja(diplom)/Чертежи/Гидравлика.cdw
Burovaja(diplom)/Чертежи/Редуктор-разрез.cdw
Burovaja(diplom)/Чертежи/Кинематика.cdw
Burovaja(diplom)/Чертежи/Кинематика переделанная.cdw
Burovaja(diplom)/Чертежи/Наука.cdw
Burovaja(diplom)/Чертежи/Сборка-вал.cdw
Burovaja(diplom)/Чертежи/Вид сверху.cdw
Burovaja(diplom)/Чертежи/Вращатель.cdw
Burovaja(diplom)/Чертежи/Использование изделия.cdw
Burovaja(diplom)/Чертежи/Вид сбоку.cdw
Burovaja(diplom)/Чертежи/Все чертежи и спецификции.frw
Burovaja(diplom)/Эскиз2.frw
Burovaja(diplom)/1. Техническое обоснование и задание на проектирование изделия.doc
Burovaja(diplom)/Заключение и список литературы.doc
Burovaja(diplom)/6. Охрана труда.doc
Burovaja(diplom)/3. Использование компьютерных технологий.doc
Burovaja(diplom)/Маршрутная карта.doc
Burovaja(diplom)/2. Разработка конструкции .doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: arturio1992
Дата: 2015-02-10
Просмотры: 4312
8 комментариев
    1

    Подскажите, у меня диплом называется "Привод буровой мобильной установки". Как я понимаю в качестве базы берем БУ 2500/160 М-ДЭП. Скажите ваш проект подойдет мне?

    2

    Напишите пожалуйста содержание пояснительной записки

      3

      сделано

    4

    Спасибо

    5

    Напишите, пожалуйста, какая буровая установка здесь используется

      6

      В процессе выполнения дипломного проекта необходимо было спроектировать станок разведочного бурения для бурения скважин шнеками на глубину до 30 м и диаметром до 180 мм на базе тракторного шасси.
      По аналогии с уже существующей установкой разведочного бурения УРБ-2А-2, разработанная установка со всеми механизмами, входящими в её состав, смонтирована на собственной раме 2, прикреплённой к тракторному шасси “Беларус” 1 и приводится в действие от его двигателя.

        7

        спасибо большое

    8

    не обнаружил "Приложение А Патенты". В СОДЕРЖАНИИ есть, а как такового нету вообще. Очень на него рассчитывал(
