Модель и схема демонтажа тихоходной муфты д1500мм

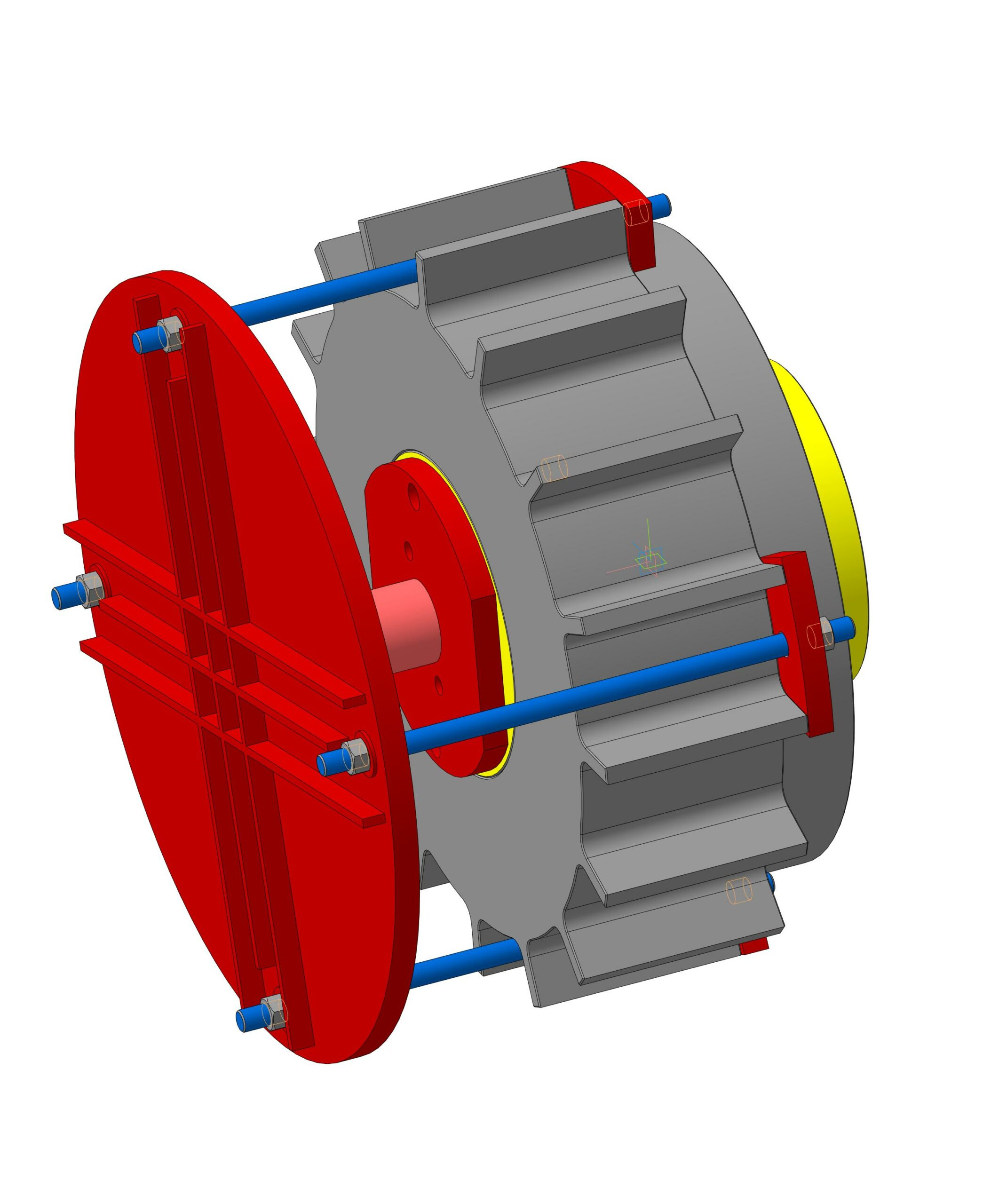

Твердотельная модель сборки тихоходной муфты KOP-FLEX MAX-C 22 для редукторов вертикальных мельниц Metso. Схема демонтажа. Используется домкрат мин.200тн, для особых случаев 600тн. Габариты муфты: диаметр внешний 2019мм, посадка на вал 699,72мм.
Провели статические испытания на прочность шпилек и упорной пластины в программе APM FEM, проверка выполнена успешно, фактом подтверждена.
Данную конструкцию использовали по-настоящему, выполнили демонтаж успешно.
Примечание: муфта стронулась при нагреве до 110град.С.

Состав: 3D модель

Софт: КОМПАС-3D 17

Сайт: www
