Модель пневматического перфоратора YT-29A

0
0
12
0
0
100

Перфоратор пневматический YT-29A применяется главным образом для выполнения бурильных работ при добыче полезных ископаемых, строительстве туннелей и железных дорог. Подходит для мокрого бурения горных пород высокой и средней твердости, для бурения горизонтальных и наклонных шпуров.

Энергия единичного удара, Дж: 70
Частота ударов, уд/мин: 2220
Диаметр бурения, мм: 45
Глубина бурения, м: 5

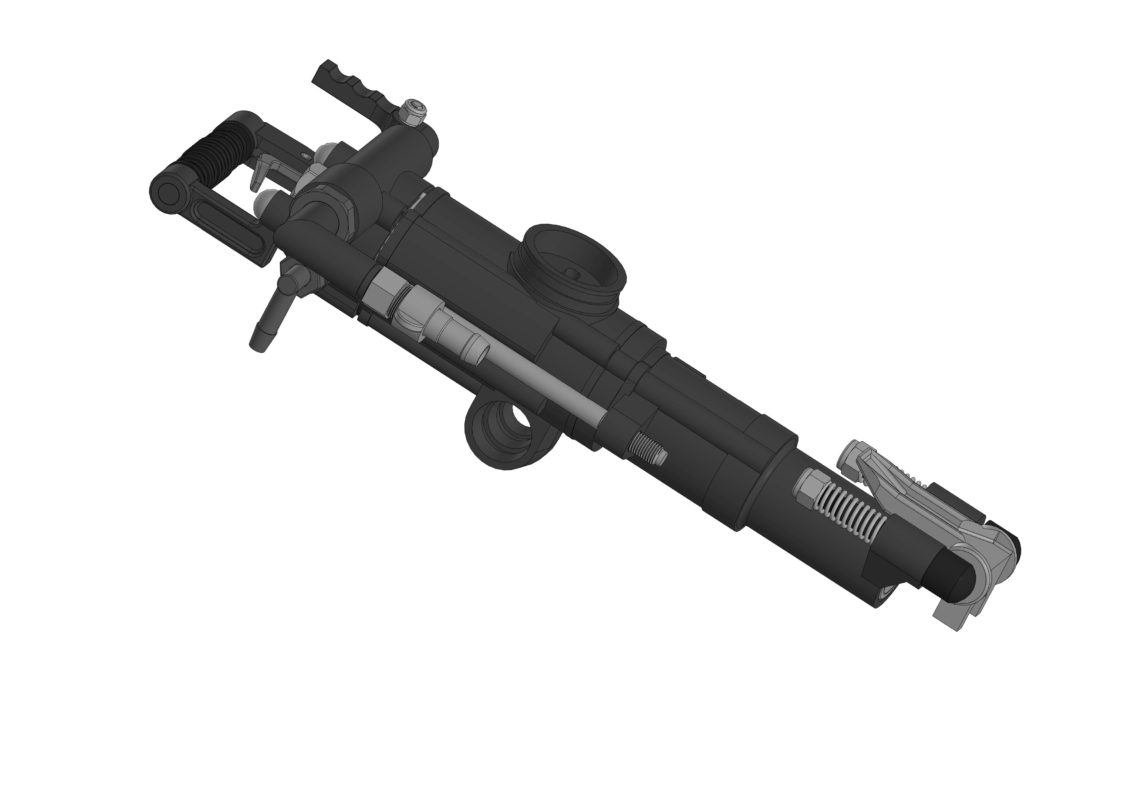

Модель в масштабе 1:1
