Модернизация стенда СВУ 2К

Восточно-Казахстанский Технический университет им. Д.Серикбаева
Школа Машиностроения

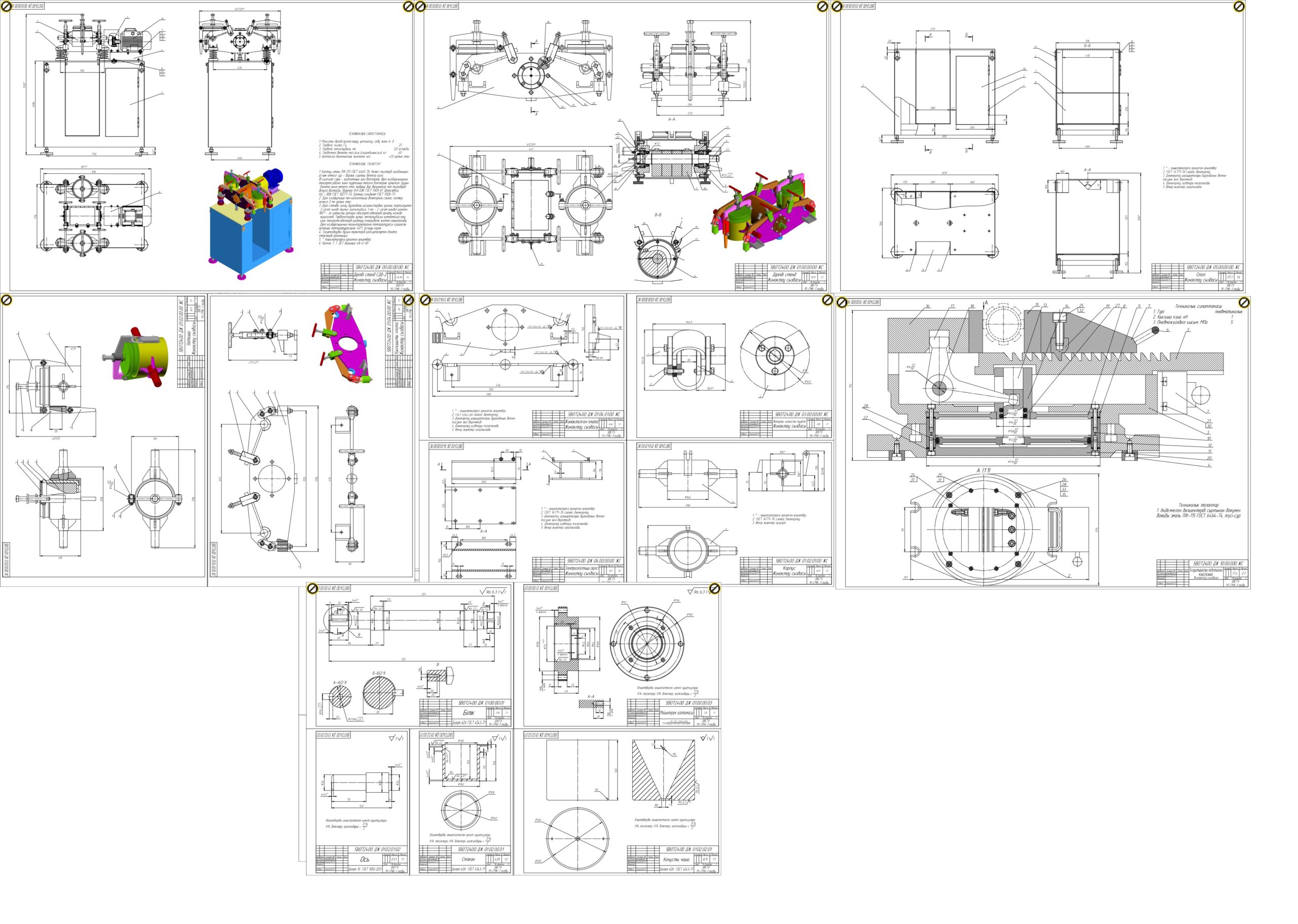

Дипломный проект на тему "Модернизация универсального вибростенда СВУ-2К"

Стенд вибрационный универсальный СВУ-2 предназначен для перемешивания и помола сыпучих материалов, для определения гранулометрического состава измельченного материала, а также для тонкого измельчения проб сыпучих материалов в периодическом режиме
Тип вибровозбудителя дебалансный
Частота колебаний, Гц 25
Форма колебаний круговая
Амплитуда колебаний, мм 0÷5
Мощность двигателя, кВт 1.1
Масса колеблющейся части (без сменных рабочих органов), кг 40
Динамическая нагрузка на несущую конструкцию
Направление вертикальное
закон изменения гармоническ.
период, с, не менее 0,04
величина нагрузки (амплитудное значение), Н, не более 200
скорость убывания числа оборотов при остановке, с-2
не менее 2
Класс защиты IP 54 ГОСТ 4254-80-
Климатическое исполнение и категория размещения УХЛ-4 ГОСТ 5150-69
Общая масса, кг, не более 260
Габаритные размеры
Длина 825
Ширина 515
высота 1020

Кіріспе 5
1 Кен дайындау туралы жалпы мәліметтер 6
1.1 Зертханалық зерттеулер үшін сынама алу 6
1.2 Кендерді химиялық талдауға арналған сынама дайындау схемалары 7
1.3 Кенді дайындау түрлері және жабдықтар 9
2 СВУ-2 ны жаңғыртуды таңдау және негіздеу 14
2.1 Стендтің құрылымы және жұмыс принципі. 14
2.2 СВУ – 2К жаңартылған стендтің сипаттамасы 19
3 Есептеу бөлігі 23
3.1 Серіппелі амортизаторларды есептеу 23
3.1.1 Дірілді оқшаулаудың негізгі параметрлерін есептеу 23
3.1.2 Серіппелі амортизаторлардың беріктігін есептеу 25
3.2 Тербелістердің резонанстық жиіліктерін анықтау 26
3.3 Қажетті діріл параметрлерін және қажетті қуатты анықтау 28
3.4 Діріл қоздырғышының білігін есептеу 32
3.5 Мойынтіректерді таңдау 37
3.6 Теңгерімсіздіктерді бекіту болттарын есептеу 39
3.7 Вибростендті бекіту саусақтарын есептеу 40
3.8 Шпонкалы қосылыстарды есептеу 41
3.9 Серпімді жапырақшалары бар іліністі есептеу 42
4 Бөлшектерді жасау технологиясы 44
5 Конструкторлық бөлім 66
5.1 Құрылғының мақсаты, құрылымы және жұмыс принципі-пневматикалық қысқыштын 66
5.2 Бөлшектердің материалдарды, арматураны таңдау 66
5.3 Айлабұйымның жеке бөліктерін беріктікке есептеу 67
6 Жобаның қауыпсыздығы мен еңбекті қорғау 70
6.1 Қауіпсіздік шараларын көрсету 70
6.2 Өнімді жұмысқа дайындау 71
6.3 Жұмыс істеу тәртібі 72
6.4 Техникалық күтім 73
7 Экономикалық тиімділікті есептеу 74
7.1 Қондырғыны өндірудің мердігерлік тәсілі кезінде КВ есептеу 74
7.2 Қондырғы өндірісінің шаруашылық тәсілі кезінде КВ есептеу 74
Қорытынды 76
Пайдаланылған әдебиеттер тізімі 77
