Молотковая дробилка 6x4 12-15м^3/ч

Белгородский Государственный технологический институт им. В.Г. Шухова
Кафедра Механического оборудования
Курсовая работа по дисциплине "Механическое оборудование"
На тему: "Модернизация молотковой дробилки 6x4"
белгород, 2018

Молотковая дробилка 6х4 производительность на каменноугольном шлаке , м^3/ч 12-15
Диаметр ротора, мм 600
Длинна ротора, мм 400
Число молотков:
при шестирядном расположении 30
при трехрядном расположении 15
Размер загрузочного отверстия, мм 460х280
Размер загружаемых кусков, мм До 150
Размер щели в щеливых плитах, мм 32
Частота вращения ротора, об/мин 1250
Мощность электродвигателя, кВт 17
Габаритные размеры, мм:
длина 1031
ширина 1100
высота 1150
Масса дробилки ( без электродвигателя ), кг 1100

Дробилка однороторная молотковая предназначена для крупного дробления известняка, доломита, мергеля, мрамора, гипса, руд малой абра-зивности и других подобных материалов. Дробилкой не рекомендуется дробить влажные материалы, склонные к налипанию.
Данная работа направлена на модернизацию молотковой дробилки, а именно изменение молотков, для увеличения срока их службы.

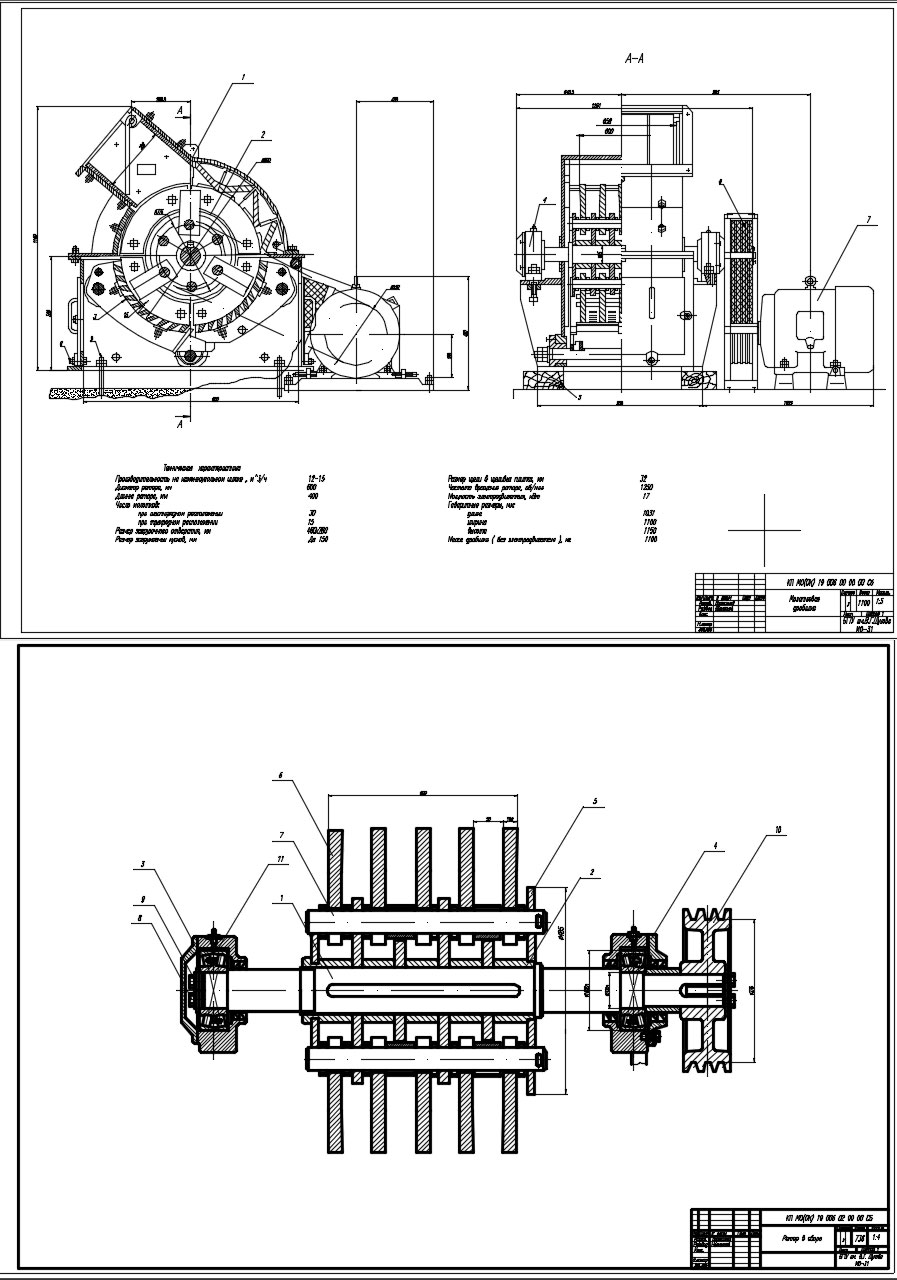

Графическая часть имеет: Общий вид машины, Ротор в сборе, деталировку.

Введение…………………………………………………………………………………………………………………………….…3
1 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МОЛОТКОВОЙ ДРОБИЛКИ………………………………………………………………………………………………………………………………….……4
2 АНАЛИЗ УРОВНЯ ТЕХНИКИ В ОБЛАСТИ МОЛОТКОВЫХ ДРОБИЛОК. ПАТЕНТНЫЙ АНАЛИЗ………………………………………………………………………………………………………….…………7
2.1 Обзор существующих конструкций молотковых дробилок………………………………7
2.2 Патентный анализ………………………………………………………………………………………………….…..9
2.3 Сущность модернизации……………………………………………………………………………………….…..14
3 ОПИСАНИЕ КОНСТРУКЦИИ МОЛОТКОВОЙ ДРОБИЛКИ……………………………………………16
4 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ МОЛОТКОВОЙ ДРОБИЛКИ…………….….18
4.1 Технологический расчёт проектируемой молотковой дробилки……………………18
4.2 Расчёт молотков………………………………………………………………………………………………………19
4.3 Расчёт клиноремённой передачи ...……………………………………………………………23
5 РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ, ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ…………………………………………………………….……27
5.1 Мероприятия по защите от вредных и опасных факторов…………………………...27
5.1.1 Защита от пыли………………………………………………………………………………………………27
5.1.2 Защита от шума……………………………………………………………………………………………28
5.1.3 Защита от вибрации………………………………………………………………………………….30
5.2 Меры по борьбе и предупреждению опасных факторов………………………………….30
ЗАКЛЮЧЕНИЕ………………………………………………………………………………………………………………..35

Список литературы…………………
