Агрегат для капитального ремонта скважин А-60 с разработкой трехуровневого устьевого гермитизатора

Полтавский национальный технический университет им. Юрия Кондратюка
Кафедра нефти и газа
Дипломный проект на тему: "Агрегат для капитального ремонта скважин А-60 с разработкой трехуровневого устьевого герметизатора"
Полтава 2014

Модернизация относится к нефтегазодобывающей промышленности и предназначена для герметизации устья скважины при спуске и подъеме под давлением колонн труб при капитальном ремонте скважин.
Техническим результатом разработки является расширение эксплуатационных возможностей и увеличение общего ресурса работоспособности устьевого гермитизатора.
Целесообразность модернизации подтверждается расчетами работоспособности и экономическим эффектом от внедрения разработки.

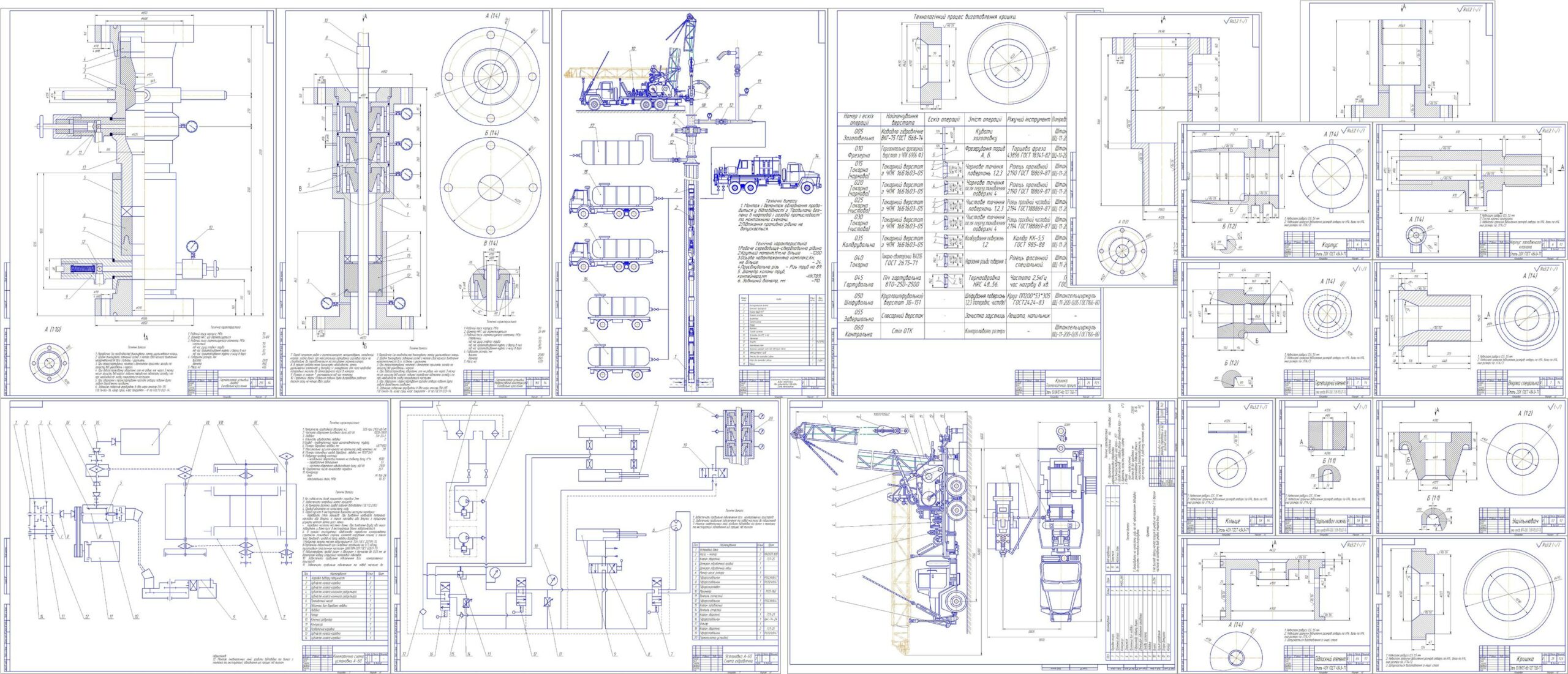

Сборочный чертеж аналога герметизатора устьевого, который предназначен для герметизации устья скважины при спуске и подъеме под давлением колонн труб при капитальном ремонте скважин. Недостатками данной конструкции являются: ограниченные эксплуатационные возможности и малый общий ресурс работоспособности уплотнительного элемента вследствие его износа и разрушения муфтовыми и замковых соединений труб.
Сборочный чертеж герметизатора, модернизированной конструкции. Такая конструкция позволяет расширить эксплуатационные возможности и увеличение общего ресурса работоспособности. Конструкция устьевого герметизатора позволяет изменять количество уплотнителей, в зависимости от максимального давления на устье скважины и допустимого рабочего давления на один уплотнитель. Общее количество уплотнителей в модернизированном герметизатор зависит от максимального давления на устье скважины и допустимого рабочего давления на один уплотнитель.

Вступ…………………………….……………………………………………………4
1 Інформаційний огляд…………………………..…………………………….…...6
1.1 Різновиди та призначення капітального ремонту свердловин…………….…...6
1.2 Призначення, виконувані функції, умови роботи обладнання, що використовується під час капітального ремонту свердловин……………………...9
2 Вибір технологічного обладнання…………………………….………………..26
2.1 Розрахунок та вибір технологічного обладнання …………….…..……....…...26
2.2 Опис підібраного технологічного обладнання ………………...………………28
3 Техніко – економічне обґрунтування………………...………………...……....32
4. Опис технічної пропозиції………………..……………………………………..33
5 Розрахунки працездатності……….……………………………………..………41
5.1 Розрахунок вибору двигуна……………………………………………………..41
5.2 Вибір діаметру і типу талевого канату для оснастки талевої системи……….42
5.3 Перевірочний розрахунок талевого каната на міцність……………………….43
5.4 Визначення роботи талевого канату по підйому і спуску труб………………44
6 Експлуатація та ремонт обладнання …………….………………...………….49
6.1 Умови експлуатації та аналіз діючих навантажень……………………………49
6.2 Типові види і причини спрацювання і відмов елементів обладнання………..50
6.3 Зміст технічного обслуговування обладнання. Перелік та послідовність робіт при ТО і поточному ремонті обладнання…………………………………………..50
6.4 Система планово – попереджувальних ремонтів………………………………52
6.5 Ремонт гідростатичної установки агрегату А – 60 ……………………………55
6.6 Розрахунок припусків на механічну обробку кришки………………………...57
6.7 Вибір і розрахунок режимів різання……………………………………………60

7 Організаційно – технічні заходи з монтажу обладнання…………..………...63
7.1 Монтаж обладнання……………………………………………..……………….63
7.2 Структурне планування………………………………………………………….64
7.3 Календарне планування………………………………………………………….66
7.4 Оптимізація мережевих моделей………………………………………….…….73
7.5 Оперативне управління………………………………………………………….75
8 Охорона праці та безпека в надзвичайних ситуаціях…………...…...…..…..76
8.1 Охорона праці…………………………………………………………………….76
8.1.1 Аналіз шкідливих і небезпечних факторів, які діють на працюючих при експлуатації комплексу для капітального ремонту свердловин А-60……………76
8.1.2 Інженерні рішення з охорони праці та техніки безпеки………..…………..80
8.1.2.1 Розрахунок прожекторного освітлення зони проведення робіт…………80
8.1.2.2 Перевірка звукоізолюючої здатності захисного кожуха агрегату А-60…81
8.1.3 Забезпечення безпеки технологічного процесу та обладнання……………84
8.1.4 Оцінка пожежної небезпеки обладнання……………………..……………..88
8.2 Безпека в надзвичайних ситуаціях……………………………………………..93
8.2.1 Аналіз можливих надзвичайних ситуацій при капітальному ремонті та освоєнні свердловин за допомогою агрегату А-60 ………………………………..93
8.2.2 Розробка запобіжних (превентивних) заходів на випадок виникнення надзвичайної ситуації під час капітального ремонту та освоєнні свердловин за допомогою агрегату А-60……………………………………………………………96
8.2.3 Розрахунок осередку ураження при вибуху…………………………………99
9 Охорона навколишнього середовища……………………….…….…...…….101
9.1 Аналіз можливих джерел забруднення навколишнього середовища……….101
9.2 Заходи по охороні навколишнього середовища……………………………...103
9.3 Висновки до розділу охорона навколишнього середовища………………….109
10 Економічні розрахунки…………..…………………………….…...……...….111
10.1 Визначення собівартості та оптової ціни герметизатора гирла свердловини…………………………………………………………………………112
