Агрегат насосный 4АН-700 и насос 4Р-700

Ивано-Франковский национальный технический университет нефти и газа
Кафедра инженерной механики
Курсовая работа по дисциплине "Гидромашины и компрессора"
На тему "Плунжерный насос 4Р-700"
Ивано-Франковск 2017

В данной работе рассматриваются назначение и конструкция основного оборудования при ГРП. Описание насоса 4Р-700.

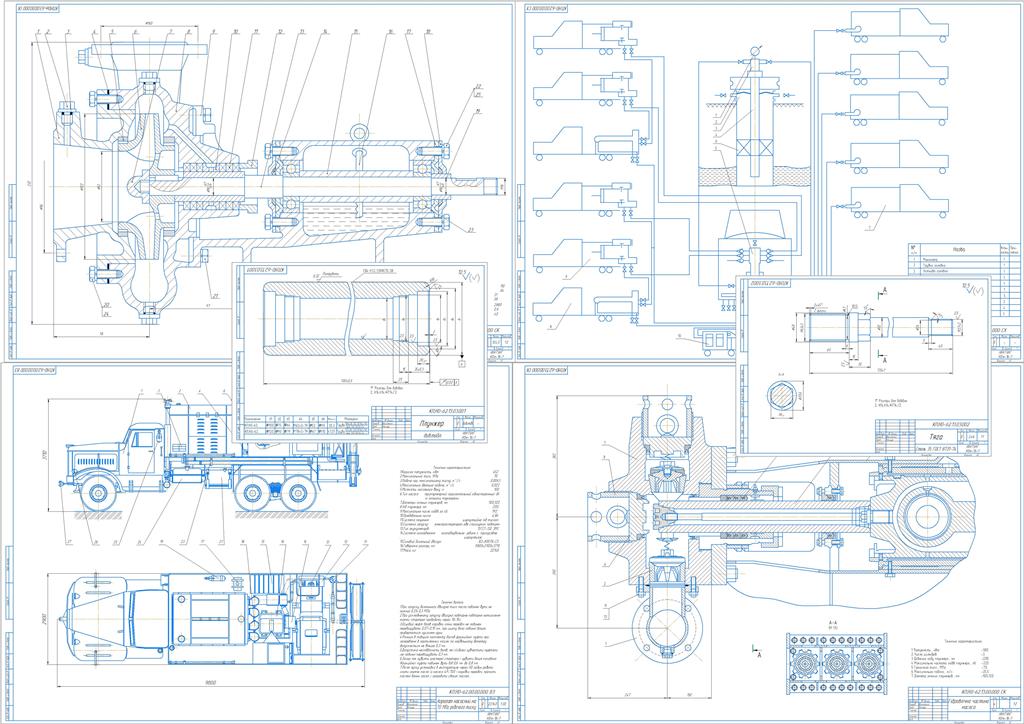

Графическая часть содержит: Агрегат насосний 4АН-700. Центробежный насос 4Р-700 и его комплектующие + Схема расположения оборудования при ГРП

ЗМІСТ
с.
ВСТУП 4
1 ЗАГАЛЬНА ЧАСТИНА 6
1.1 Призначення і конструкція основного обладнання при проведені ГРП 6
1.2 Опис насоса 4Р-700 10
2 РОЗРАХУНКОВА ЧАСТИНА 13
2.1 Розрахунок основних параметрів насоса 4Р-700 13
2.2 Визначення зусиль, діючих в елементах ексцентриково-шатунного механізму насоса. 19
2.3 Розрахунок гідрокоробки на статичну міцність 22
3 СПЕЦІАЛЬНА ЧАСТИНА 20
3.1 Аналіз роботи плунжерних пар 24
4 ОБСЛУГОВУВАННЯ І ЕКСПЛУАТАЦІЯ НАСОСА 29
ВИСНОВКИ 32
ПЕРЕЛІК ПОСИЛАНЬ НА ДЖЕРЕЛА 33
СПЕЦИФІКАЦІЇ 34
