Аккумулятор импульсного газа V=2,2 м3 Р=5,5 МПа

360

200

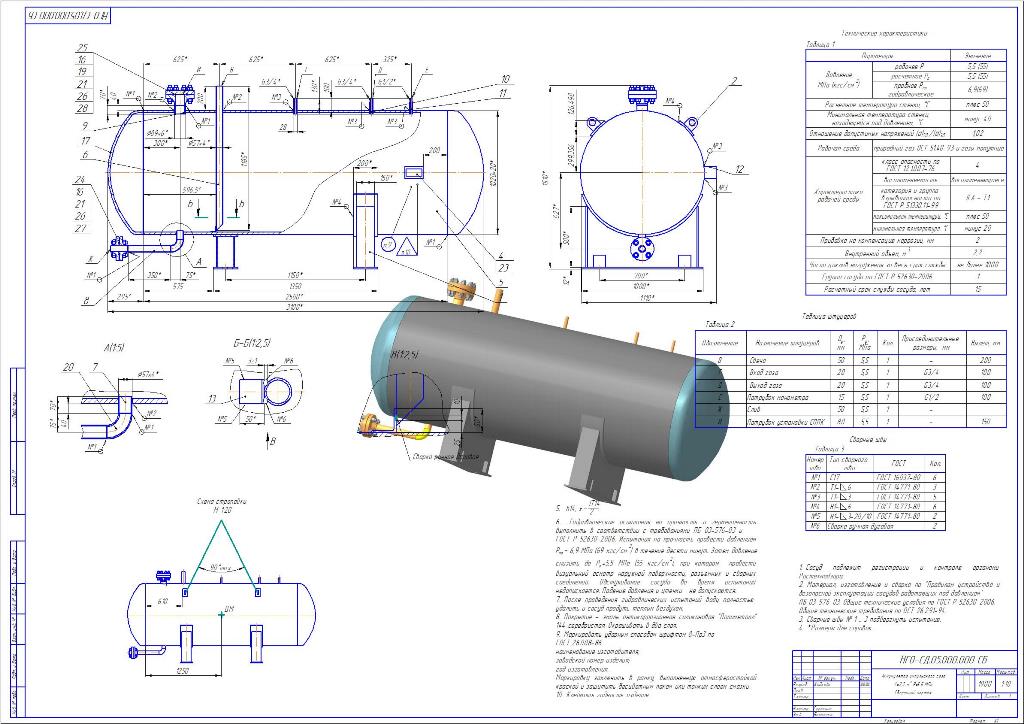

Чертеж Аккумулятор импульсного газа V=2,2 м3 Р=5,5 МПа

Аккумулятор газа предназначен для размещения и хранения в нем аварийного за-паса газа и его подачи на закрытие кранов с пневматическим или гидропневматическим приводом, с целью отключения участков магистральных газопроводов при возникновении аварийных ситуаций, связанных с разгерметизацией газопровода.

Аккумулятор импульсного газа емкость

Автор

Марина Нетесанова

Дата

25.10.2018

Язык

Русский

Состав

Сб, СП, расчет на прочность, паспорт, ЭШ, трехмерка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

НГО-СД.05.000.000 Аккумулятор газа 2,2 куб
- КД
  - Рис к РР1.jpg
  - НГО-СД.05.000.000 РР1 Расчет на прочность..pdf
  - Эскиз 2 к разделу 7 ПС.jpg
  - НГО-СД.12.000.000 Сп Аккумулятор импульсного газа.spw
  - НГО-СД.05.000.000 РР Расчет на прочность.docx
  - Эскиз 3 к разделу 8 ПС.jpg
  - НГО-СД.05.000.000 ПС Паспорт.docx
  - НГО-СД.05.000.000 РР Расчет на прочность.pdf
  - НГО-СД.05.000.000 ИМ Инструкция по монтажу.pdf
  - Рис к РР1.cdw
  - Эскиз 3 к разделу 8 ПС.cdw
  - Эскиз 1 к разделу 6 ПС.jpg
  - НГО-СД.05.000.000 Сп.pdf
  - НГО-СД.05.000.000 РР1 Расчет на прочность.docx
  - НГО-СД.05.000.000 ИМ Инструкция по монтажу.docx
  - НГО-ГРС.05.000.000 СБ Аккумулятор газа.cdw
  - Эскиз 1 к разделу 6 ПС.cdw
  - НГО-СД.05.000.000 ЭШ Эскиз сварных швов.cdw
  - Эскиз 2 к разделу 7 ПС.cdw
- Трехмерка
  - Основание.m3d
  - Днище.m3d
  - Отвод 57х5.m3d
  - Фланец 7-80-100.m3d
  - Лист 2.m3d
  - Уголок.m3d
  - Кронштейн.m3d
  - Сборка емкости.a3d
  - Лист 1.m3d
  - Ложемент ф1020.m3d
  - Обечайка.m3d
  - Труба 57__2.m3d
  - Опора.a3d
  - Патрубок 3-4.m3d
  - Фланец 7-50-100.m3d
  - Труба 57__1.m3d
  - Патрубок 1-2.m3d
  - Заглушка фл 4-80-100.m3d
