Чертеж Библиотека чертежей на тему "Арматура устьевая АУ 140х50"

Технические характеристики арматуры АУ-140х50
Рабочее давление, МПа 14
Условный проход, мм 50
Запорные органы угловые вентили
Габариты, мм: длина 1210 ширина 950 высота 1050
Масса, кг 275

В состав архива так же входит дефектная ведомость и калькуляция на кап. ремонт данной арматуры. Всего 62 чертежа, кого заинтересует полный список, пишите в личку вконтакте.

ООО "ТМС-Буровой Сервис"

Арматура АУ 140х50 устьевая

Автор

Ivan Ivanov

Дата

05.02.2013

Язык

Русский

Состав

Вентиль угловой-обратный клапан СБ, Вентиль угловой СБ, Заглушка СБ, Корпус СБ, Линия выкидная СБ, Отвод угловой СБ, Арматура АУ140х50 СБ, Гайка накидная ВО, Кожух ВО, Муфта ВО, Переводник ВО, Пробка ВО, Прокладка малая ВО, Прокладка овальная ВО, Седло вентиля ВО, Трубодержатель ВО, Спецификация

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Вент. углов.- обрат.клап. 297-30-00А СБ.cdw
  - Клапан 297-20-02А.cdw
  - Пружина 297-20-13.cdw
  - Спецификация 297-30-00А.cdw
  - Стойка 297-20-08А.cdw
  - Шпиндель 297-20-07-02.cdw
- - - Корпус вентиля 297-21-00СБ.cdw
    - Отвод 297-21-02.cdw
    - Патрубок 297-21-01.cdw
    - Спецификация 297-21-00.cdw
  - Вентиль угловой 297-20-00 СБ.cdw
  - Гайка нажимная 297-20-11.cdw
  - Грундбукса 297-20-09.cdw
  - Грундбукса 297-20-10.cdw
  - Клапан 297-20-02.cdw
  - Кольцо 297-20-03.cdw
  - Маховик 297-20-12.cdw
  - Спецификация 297-20-00.cdw
  - Стойка 297-20-08.cdw
  - Шпиндель 297-20-07-01.cdw
- - - Корпус вентиля 297-31-00 СБ.cdw
    - Отвод 297-31-01.cdw
    - Спецификация 297-31-00.cdw
  - Вентиль угловой 297-30-00 СБ.cdw
  - Спецификация 297-30-00.cdw
- - Заглушка 297-70-00 СБ.cdw
  - Корпус 297-70-01.cdw
  - Спецификация 297-70-00.cdw
  - Шайба 297-70-02.cdw
- - Корпус 297-10-00 СБ.cdw
  - Отвод 297-10-03.cdw
  - Спецификация 297-10-00.cdw
  - Табличка 297-10-05.cdw
  - Труба 297-10-02.cdw
  - Фланец 297-10-01.cdw
  - Штуцер 297-10-04.cdw
- - Корпус 297-168-00 СБ.cdw
  - Корпус 297-168-02.cdw
  - Спецификация 297-168-00.cdw
  - Фланец 297-168-01.cdw
- - Линия выкидная 297-50-00 СБ.cdw
  - Муфта 297-02-04.cdw
  - Патрубок 297-50-02.cdw
  - Спецификация 297-50-00.cdw
  - Труба 297-50-01.cdw
- - Отвод 297-60-01.cdw
  - Отвод угловой 297-60-00 СБ.cdw
  - Спецификация 297-60-00.cdw

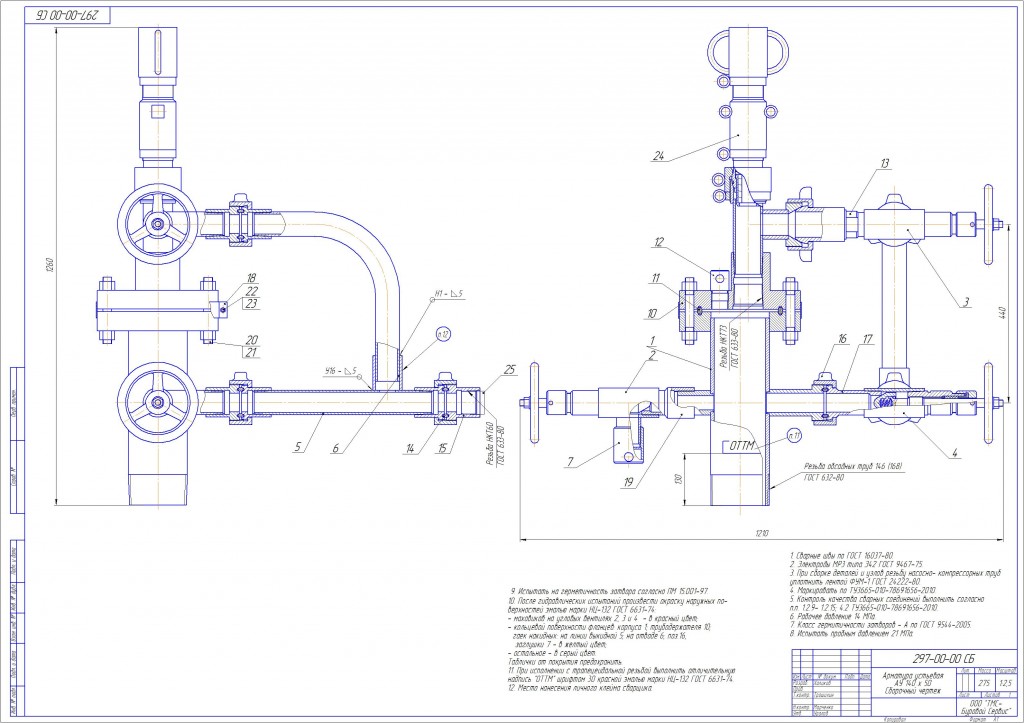

- Арматура АУ140х50 сборка.cdw
- Гайка накидная 297-00-08.cdw
- Кожух 297-00-10.cdw
- Муфта 297-00-07.cdw
- Переводник 297-00-05.cdw
- Пробка 297-00-04.cdw
- Пробка 297-00-25.cdw
- Прокладка малая 297-00-06.cdw
- Прокладка овальная 297-00-03.cdw
- Седло 1445-01.cdw
- Седло вентиля 297-00-09.cdw
- Спецификация 297-00-00.cdw
- Трубодержатель 297-00-02.cdw
дефектная ведомость декабрь 1.docx
калькуляция.pdf
