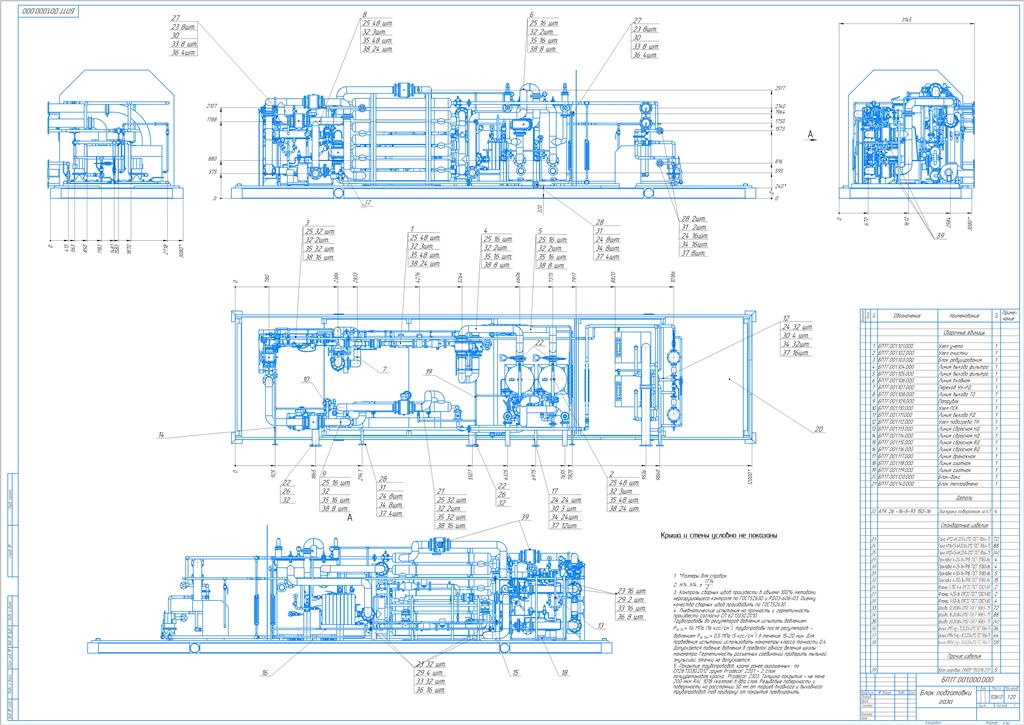

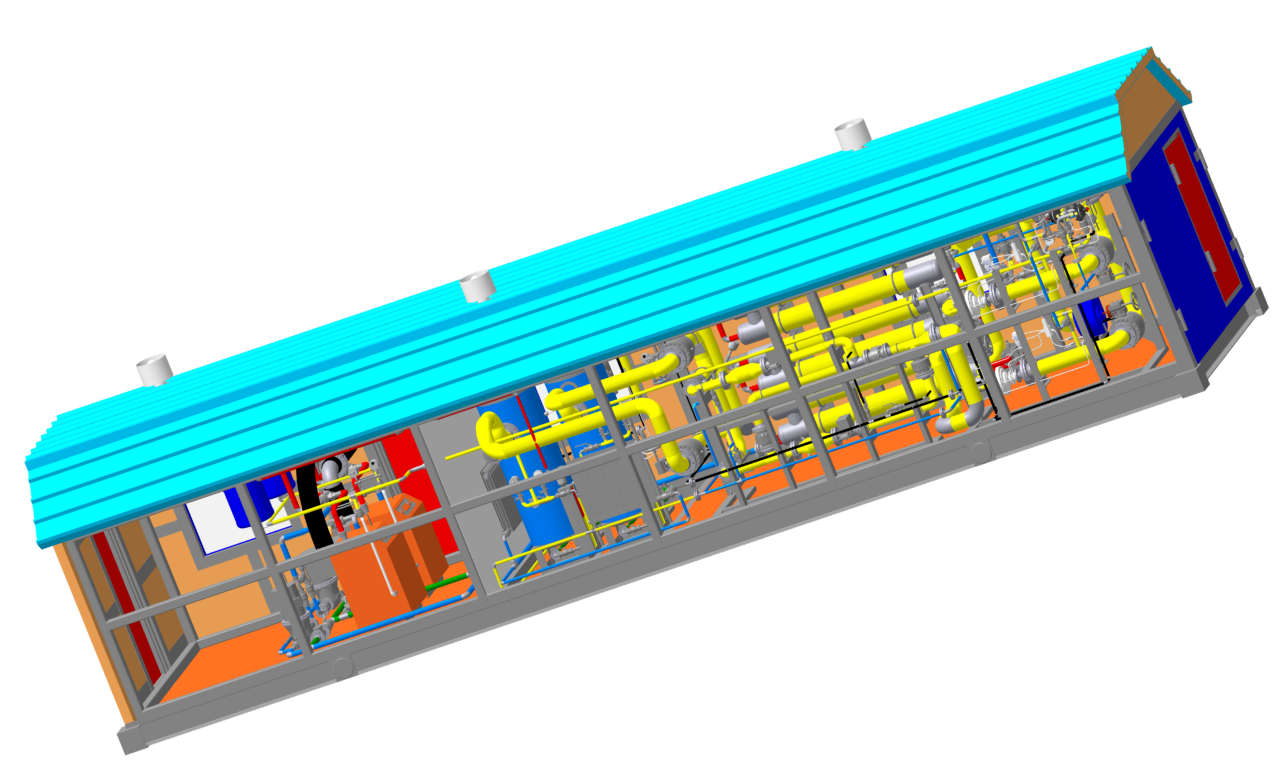

Блок подготовки топливного газа для питания газовых турбин из ПНГ. Вход: ПНГ Рмакс=1.6 МПа Тмин.=-20 гр.С
Выход: топливный газ Р= 0.1...5 бар Т= 10...60 гр.С
Производительность 3000 м3/час
