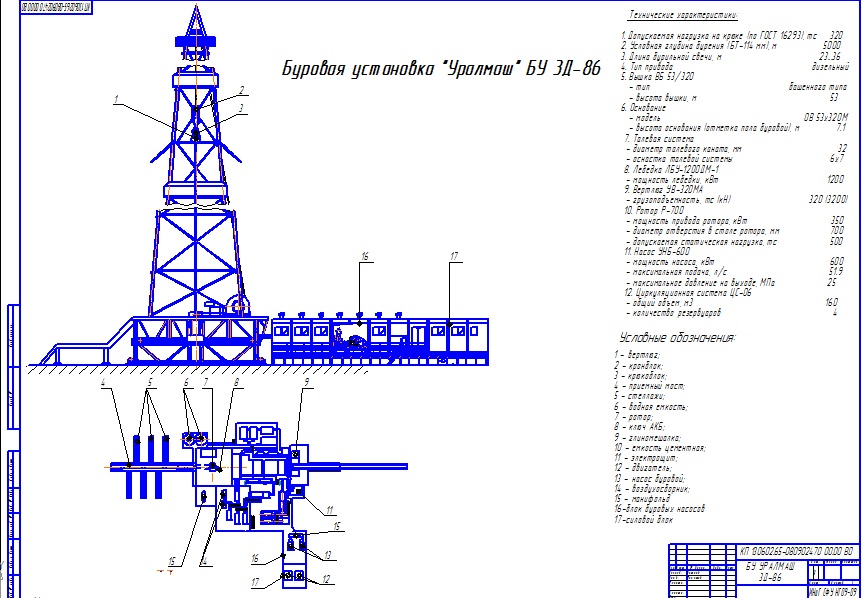

БУ Уралмаш 3Д-86 Двухпоршневой буровой насос У86МА2

Институт нефти и газа СФУ, Кафедра Машины и оборудование нефтегазовых промыслов
Курсовой проект по дисциплине "Техника и технология бурения и подготовки нефти и газа"
на тему "Двухпоршневой буровой насос У86МА2"
Красноярск 2012

В данном курсовом проекте проведены расчеты обсадных колонн, бурильных труб согласно методике расчета Куйбышевского ВНИИТнефть. Подобран тип буровой установки в зависимости отмаксимальных весов обсадных и бурильных колонн.
В соответствии с выбранным типом буровой установки и соответствующим ей буровым насосом просчитана гидравлическая программа бурения.
Проведена модернизация бурового двух поршневого насоса У86МА2.

Задание: Провести модернизацию турбобура. Выбрать тип буровой установки.
Конструкция скважины:
Направление – 426мм, глубина 50м – цемент до устья.
Кондуктор – 324мм, глубина 650м – цемент до устья.
Промежуточная колонна 1 – 245мм, глубина 2500м – цемент до устья.
Промежуточная колонна 2 – 245мм, глубина 4000м – цемент до устья.
Эксплуатационная колонна – 178мм, глубина 6000м – цемент до устья.
Градиент пластового давления – 0,1мПа на метр.
Градиент гидроразрыва пород – (0,15—0,18)мПа на метр.

Технические характеристики:
1. Допускаемая нагрузка на крюке (по ГОСТ 16293), тс320
2. Условная глубина бурения (БТ-114 мм), м 5000
3. Длина бурильной свечи, м 23...36
4. Тип приводадизельный
5. Вышка ВБ 53/320
- тип башенного типа
- высота вышки, м 53
6. Основание
- модель ОВ 53х320М
- высота основания (отметка пола буровой), м 7.1
7. Талевая система
- диаметр талевого каната, мм 32
- оснастка талевой системы 6х7
8. Лебедка ЛБУ-1200ДМ-1
- мощность лебедки, кВт 1200
9. Вертлюг УВ-320МА
- грузоподъемность, тс (кН) 320 (3200)
10. Ротор Р-700
- мощность привода ротора, кВт350
- диаметр отверстия в столе ротора, мм 700
- допускаемая статическая нагрузка, тс 500
11. Насос УНБ-600
- мощность насоса, кВт 600
- максимальная подача, л/с 51.9
- максимальное давление на выходе, МПа 25
12. Циркуляционная система ЦС-06
- общий объем, м3 160
- количество резервуаров 4
