Технічна характеристика
1. Потужність на барабані лебідки, кВт 780
2. Максимальний натяг ходової вітки каната, кН 265
3. Діаметр талевого каната, мм 29
4. Діаметр барабана, мм 591
5. Довжина барабана, мм 1270
6. Число дискретних частот обертання 5+1R
7. Число шарів намотування каната на барабан 3
8. Габарити, мм:
довжина 4234
ширина 2850
висота 2130
Буровая лебедка
1
1
461
3
0
40
Сообщить о проблеме
Автор
Юрій Сліпак
Дата
20.12.2021
Язык
Украинский
Состав

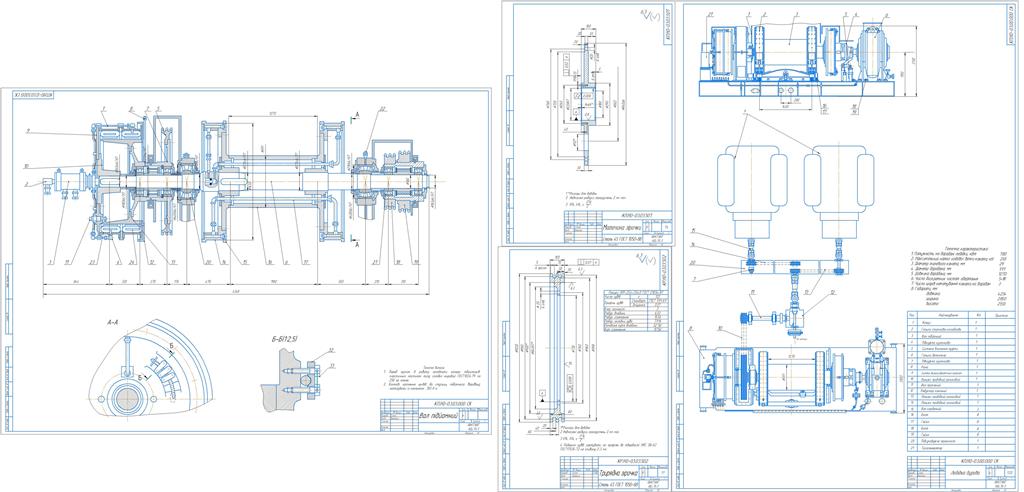

Зірочка,маточина зірочки,вінець зірочки,загальний вигляд лебідки
Софт
КОМПАС-3D v14
Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
-
Вал .cdw
-
Лебідка 1.cdw
-
Лебідка удосконалення.cdw
-
Маточина зірочки.cdw
-
вінець зірочки.cdw
-
спец_вал.doc
