Чертёж клапанного механизма КМ-2 и 3D модель

293

4356

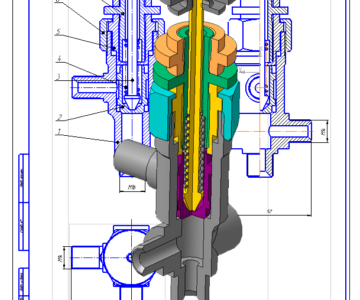

3D модель Чертёж клапанного механизма КМ-2 и 3D модель

Клапанный механизм (КМ) используется при добыче нефти электроцентробежными насосами. Позволяет надежно удерживать жидкость в колонне насосно-компрессорных труб (НКТ) и нефтепроводе после остановки насоса.

3 d модель 3D Модели

Автор

lego_kz

Дата

23.01.2012

Язык

Русский

Состав

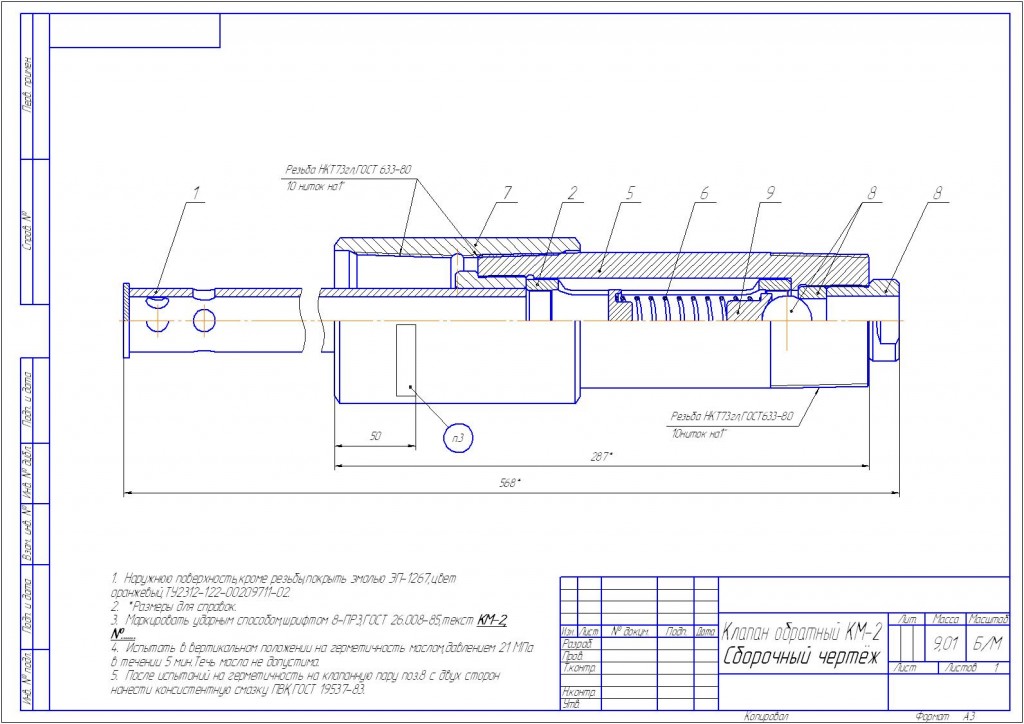

Сборочный чертёж(Сб), спецификация, деталировка

Софт

КОМПАС-3D 11 Как открыть?

Содержимое архива

Клапан обратный КМ2
- Седло.m3d
- Наконечник.m3d
- Клапан КМ-2 в сборе.a3d
- пружина 1.m3d
- Клапан обратный КМ-2 сб.cdw
- Втулка в сборе
  - Пята.m3d
  - Обойма.m3d
  - Втулка в сборе.a3d
  - Thumbs.db
  - Втулка в сборе.cdw
  - Пята.cdw
  - Спец втулки.spw
  - Втулка.cdw
- Центратор.cdw
- Муфта.m3d
- Клапан обратный КМ-2 сб.jpg
- пружина.m3d
- Thumbs.db
- Шарик.m3d
- Центратор.m3d
- верхний наконечник в сборе
  - Верхний наконечник.a3d
  - Глушка.m3d
  - Втулка резьбовая.m3d
  - Заглушка.cdw
  - Thumbs.db
  - Трубка.m3d
  - Спец верхнего наконечника.spw
  - Втулка резьбовая.cdw
  - Верхний наконечник сб.cdw
  - Трубка.cdw
- Спец обратного клапана.spw
- Корпус клапана.cdw
- Муфта.cdw
- Корпус клапана.m3d
- Наконечник.cdw
- Пружина.cdw
