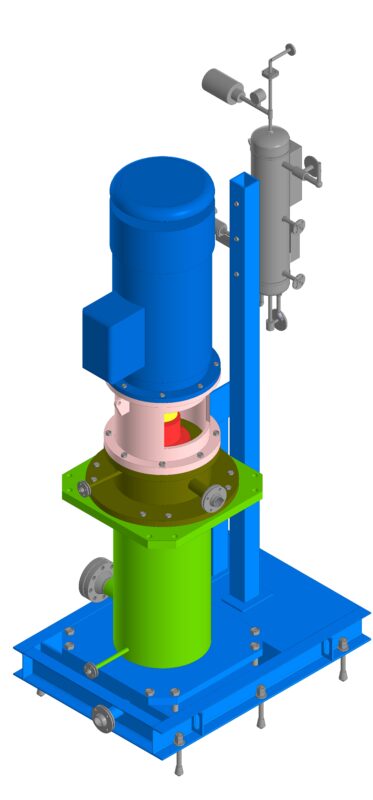

Центробежный насос VCTM 4010Н. Морская стационарная платформа, Месторождение им. В Фрилановского. Предназначен для перекачивания водонефтяной смеси. Температура окружающей среды -30 +36 С, Производительность 25 м3/ч, Напор 318,7 м, Кавитационный запас насоса - 2,0, Вязкость 0,95-9 сСт, Уплотнение вала - двойное торцевое, Мощность электродвигателя - 75 кВт, Напряжение - 380В, Степень защиты от проникновения - IP56.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Центробежный насос VCTM 4010Н
Центробежный насос VCTM 4010Н
0
0
23
0
0
40
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
23.12.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Блок рабочих колес.m3d
-
Вал.m3d
-
Внешний корпус.m3d
-
Врехняя часть корпуса.m3d
-
Деталь.m3d
-
Кольцеовое уплотнение.m3d
-
Корпус всасывающей части.m3d
-
Нагнетательная крышка.m3d
-
Подставка двигателя.m3d
-
Полумуфта.m3d
-
Рама.a3d
-
Резервуар (12л) с запорной арматурной.m3d
-
Резервуар.a3d
-
Сборка в сборе.a3d
-
Сборка в сборе.stp
-
Уплотнение торцевое.m3d
-
Шпилька М27х650.m3d
-
Эл.двигатель.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
