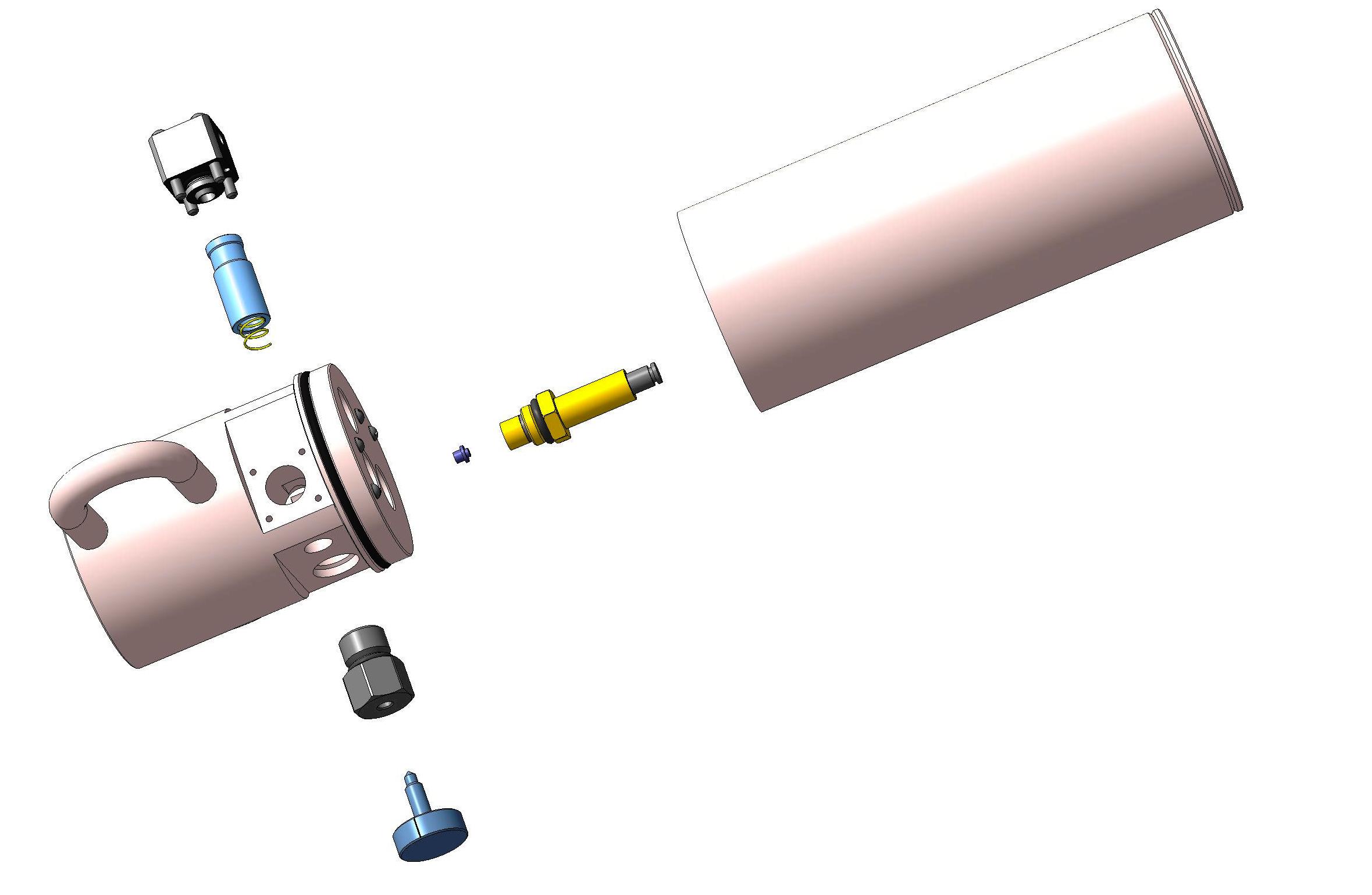

Эхолот (уровнемер) – 3D Модель (только механическая часть).
Назначение: предназначен для автоматического определения уровня жидкости в затрубном пространстве нефтяных скважин. Метод измерения основан на акустическом отражении звукового сигнала от границы разделения сред. Присоединительная резьба - 2" (НКТ60).
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Эхолот определения уровня жидкости в затрубном пространстве нефтяных скважин
Эхолот определения уровня жидкости в затрубном пространстве нефтяных скважин
0
233
4000
4
0
20
Сообщить о проблеме
Автор
Василий
Дата
10.01.2014
Язык
Русский
Состав
3D Сборка (только механическая часть)
Софт
Компас-3D 13 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Винт М6.m3d
-
Датчик давления.m3d
-
Дно.m3d
-
Жиклёр.m3d
-
Золотник.m3d
-
Золотник 10.m3d
-
Клапан.m3d
-
Кольцо уплотнительное 10,5х2.m3d
-
Кольцо уплотнительное 14,5х1,6.m3d
-
Кольцо уплотнительное 16,4х2,4.m3d
-
Кольцо уплотнительное 16,4х3.m3d
-
Кольцо уплотнительное 67,5х2,8.m3d
-
Корпус.m3d
-
Корпус эхолота.m3d
-
Корпус эхолота СБ.a3d
-
Поршень.m3d
-
Поршень 1.m3d
-
Поршень с клапаном в сборе.a3d
-
Пружина.m3d
-
Пружинка.m3d
-
Стакан.a3d
-
Стакан поршня.m3d
-
Труба.m3d
-
Ухо.m3d
-
Цилиндр.m3d
-
Шайба.m3d
-
Штуцер.m3d
-
ЭМК.a3d
-
Эхолот СБ.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Константин
Александр Пономарев
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
