Гидравлическая лебедка УПА-60

Институт нефти и газа
Кафедра: технологические машины и оборудование

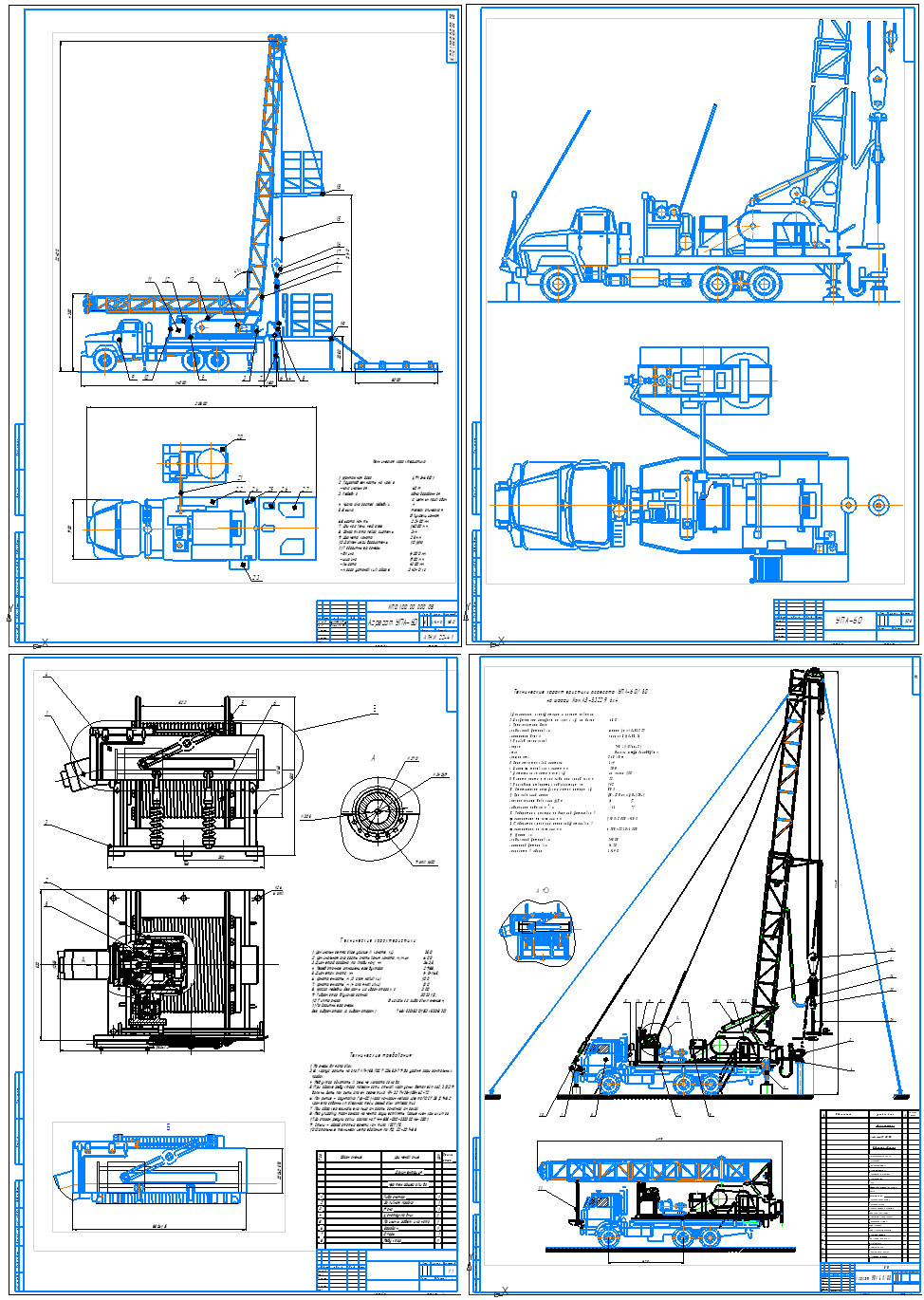

Курсовая работа на тему: Расчет и модернизация гидравлической лебедки УПА-60
Красноярск 2022

Задача изучить конструкции вспомогательной гидравлической лебедки ЛГ-35, как предмета исследования, установить гидравлический канатоукладчик, вместо стандартного.
Установки УПА-60, УПА-60А (60/80) предназначены для:
- разбуривания цементной пробки в трубах диаметром 5-6" и связанных с этим процессом операций (спуска и подъёма бурильных труб, промывки скважин и т.д.);
- спуска-подъёма насосно-компрессорных труб;
- установки эксплуатационного оборудования на устье скважин;
- проведения ремонтных работ по ликвидации аварий;
- проведения буровых работ в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350. Климатическое исполнение «У» при температуре окружающего воздуха от минус 45°С до плюс 40°С.
Скорость передвижения установки на дорогах общего пользования должна быть не более 50 км/час. Основные технические данные и характеристики установок УПА-60 и УПА-60А (60/80) приведены для сравнения в таблице 1.

ВВЕДЕНИЕ 3
1 Общая часть 5
1.1 Назначение и конструкция машины УПА-60 5
1.2 Устройство и работа 8
1.3 Влияние различных факторов на работоспособность и эффективность гидрофицированной машины 13
1.4 Обзор аналогичных конструкций лебедок зарубежного производства 15
2 Лебедка вспомогательная гидравлическая ЛГ-35 21
2.1 Назначение лебедки гидравлической ЛГ- 35 21
2.2 Условия применения гидравлических лебедок 22
2.3 Устройство и принцип работы ЛГ-35 23
3 Патентно-информационный обзор 27
3.1 Патент РФ 2196725 - Прижимное устройство для каната лебедки 27
3.2 Патент РФ 2120911 - Направляющее устройство канатов 31
3.3 Патент № 2384518 - Канатоукладчик лебедки 34
3.4 Патент РФ 2196723 - Прижимное устройство для каната лебедки 40
3.5 Патент РФ 2209176 - Канатоукладчик для лебедок 43
3.6 Патент РФ 2042606 - Устройство для навивки каната на барабан. 50
4. Техническое предложение 55
5 Расчетная часть 59
5.1 Расчет КПД гидропривода лебедки. 59
5.2 Расчёт основных параметров гидроцилиндра 60
5.3 Приближенный расчет основных параметров гидроцилиндра 60
5.4 Уточненный расчет основных параметров силового гидроцилиндра. 62
ЗАКЛЮЧЕНИЕ 71
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 72
