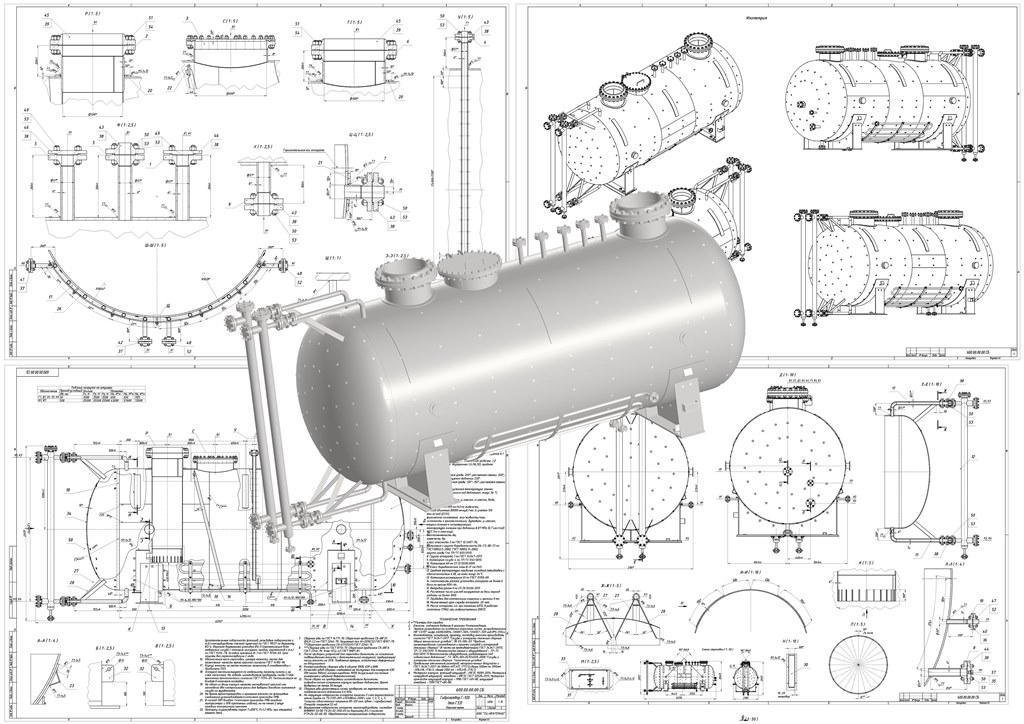

Гидрозатвор

319

400

Назначение аппарата - гидрозатвор с постоянным отводом воды.
2. Вместимость 16 м3.
3. Площадь поверхности теплообмена змеевика 1,377 м2.
4. Давление:
в корпусе (избыточное) МПа (кгс/см2): рабочее 0,1 (1,02); расчетное внутреннее 0,6 (6,12); расчетное наружное 0,1 (1,02); пробное 0,896(9,14).
в змеевике (избыточное) МПа (кгс/см2): рабочее 1,2 (12,24); расчетное внутреннее 1,6 (16,32); пробное 1,85(18,86).
5. Температура:
в корпусе °С: рабочая среды 220°; расчетная стенки 220°; расчетная при наружном давлении 220°.
в змеевике °С: рабочая среды 135°-150°; расчетная стенки 200°.

аппарат гидрозатвор гидрозатвор с постоянным отводом воды.

Автор

Андрей Насолодин

Дата

29.11.2022

Язык

Русский

Состав

Сборочный чертеж, 3D Сборка, Спецификация

Софт

Autodesk Inventor 2019 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Гидрозатвор
- Змеевик наружний на обечайку
  - Устройство теплообменное.iam
  - Фланец 1-25-16 ГОСТ 12821-80.ipt
  - Гайка M12-6H ГОСТ 5915-70.ipt
  - Фланец 2-25-16 ГОСТ 12821-80.ipt
  - Змеевик.ipt
  - Фланец 3-25-16 ГОСТ 12821-80.ipt
  - Прокладка Б-25-40 ГОСТ 15180-86.ipt
  - Змеевик1.ipt
  - Шпилька A1 M12-6gx70.25 ГОСТ 9066-75.ipt
  - Шпилька A1 M12-6gx60.25 ГОСТ 9066-75.ipt
  - Лист.ipt
- Гидрозатвор Г-920.idw
- Днище 2000-10 ГОСТ 6533-78 .ipt
- Опоры седловые, тип 2, ОСТ 26-2091-93
  - Ребро среднее.ipt
  - Плита опорная неподвижная.ipt
  - Плита опорная.ipt
  - Лист подкладной.ipt
  - Болт M16-6g×25(S24) ГОСТ 7798-70.ipt
  - Ребро вертиальное.ipt
  - Опора неподвижная.iam
  - Опора подвижная.iam
  - Шайба.ipt
  - Ребро крайнее.ipt
  - Гайка M24-6H ГОСТ 15521-70.ipt
  - Опоры седловые, тип 2, ОСТ 26-2091-93.xlsx
  - Гайка A M36-6H ГОСТ 9064-75.ipt
  - Лист опорный.ipt
- Штуцер К1-К4
  - Косынка длинная.ipt
  - Патрубок длинный.ipt
  - Отвод 90° 57x5 ГОСТ 17375-83.ipt
  - Патрубок.ipt
  - Штуцер К1, К2, К3, К4.iam
  - Косынка1.ipt
  - Косынка длинная1.ipt
  - Косынка.ipt
- Таблица штуцеров .xls
- Колонка уровнемерная
  - Прокладка Б-25-16 ГОСТ 15180-86.ipt
  - Фланец DN100 PN1,6 G3.4.ipt
  - Фланец 20-16-11-1-E-IV ГОСТ 33259-2015.ipt
  - Заглушка 2-80-4,0 АТК 24.200.02-90.ipt
  - Фланец 100-25-11-1-F-IV ГОСТ 33259-2015.ipt
  - Прокладка Б-80-40 ГОСТ 15180-86.ipt
  - Труба 108х5 - корпус.ipt
  - Пробка 2-G3_4 ОСТ 26.260.460-99
    - Прокладка 20-ПОН АТК 24.218.01-90.ipt
    - Thumbs.db
    - Пробка 2-G3_4 ОСТ 26.260.460-99.ipt
  - Фланец 40-16-01-1-E-IV ГОСТ 33259-2015.ipt
  - Труба 25х3 1.ipt
  - Прокладка Б-100-16 ГОСТ 15180-86.ipt
  - Фланец 100-25-01-1-F-IV ГОСТ 33259-2015.ipt
  - Штуцер П1 (DN20).iam
  - Фланец 3-25-16 ГОСТ 12821-80.ipt
  - Штуцер Н1 (DN20).iam
  - Фланец 20-16-01-1-E-IV ГОСТ 33259-2015.ipt
  - Труба 25х3.ipt
  - Шайба 12 ГОСТ 11371-78.ipt
  - Труба 45х3 2.ipt
  - Штуцер С1, С2 (DN40).iam
  - Фланец 2-50-16 ГОСТ 12821-80.ipt
  - Наконечник 108x4 ГОСТ 17379-83.ipt
  - Шпилька A1 M12-6gx60.25 ГОСТ 9066-75.ipt
  - Колонка уровнемерная.iam
  - Гайка A M12-6H ГОСТ 9064-75.ipt
  - Фланец 3-80-40 ГОСТ 12821-80.ipt
- Спецификация.xls
- Угол для крепления ГОСТ 8509-93.ipt
- Штуцер П
  - Прокладка Б-25-16 ГОСТ 15180-86.ipt
  - Фланец 2-25-16 ГОСТ 12821-80.ipt
  - Штуцер П.iam
  - Фланец 3-25-16 ГОСТ 12821-80.ipt
  - Патрубок.ipt
  - Шпилька A1 M12-6gx60.25 ГОСТ 9066-75.ipt
  - Гайка A M12-6H ГОСТ 9064-75.ipt
- Кронштейн таблички.ipt
- Кольцо уклепляющее штуцеров Б1, Ж1.ipt
- Thumbs.db
- Пластина.ipt
- Обечайка 2000х12 L=1200.ipt
- Люк лаз
  - Крышка 3-600-2,5 выступ.ipt
  - Прокладка S2-1-500-0.6 ГОСТ 28759.6-90.ipt
  - крышка 3-600-10.ipt
  - 028.01.00.04 Ручка.ipt
  - Фланец 4-450-0.6 ГОСТ 28759.2-90.ipt
  - Шпилька 1 M20x120.35Х ОСТ 26-2040-96.ipt
  - Фланец 4-600-1 ГОСТ 28759.2-90.ipt
  - Устройство подъемно-поворотное
    - Ручка.iam
    - Кронштейн.ipt
    - Ручка.ipt
    - Ребро.ipt
    - Труба 57x5,5x30 ГОСТ 8732-78.ipt
    - Втулка резьбовая.ipt
    - Устройство подъемно-поворотное вертикального люка.iam
    - Болт М16.ipt
    - Шайба.ipt
    - Шплинт 8x63 ГОСТ 397-79.ipt
    - Труба 57x5,5x150 ГОСТ 8732-78.ipt
    - Шайба 5 ГОСТ 11371-78.ipt
    - Проушина Исп3.ipt
  - Фланец 4-500-0.6 ГОСТ 28759.2-90.ipt
  - Гайка M20.7Н.35Х ОСТ 26-2040-75.ipt
  - Фланец 1-700-1,0 ГОСТ 28759.3-90.ipt
  - Шайба 16 ГОСТ 11371-78.ipt
  - Фланец 3-600-1,6 ГОСТ 28759.3-90.ipt
  - Гайка M30.7Н.35Х ОСТ 26-2041-96.ipt
  - Фланец 2-600-1 ГОСТ 28759.2-90.ipt
  - Болт М16.ipt
  - Фланец 1-600-4,0 ГОСТ 28759.3-90.ipt
  - Фланец 4-500-1.6 ГОСТ 28759.2-90.ipt
  - Фланец 3-500-1,6 ГОСТ 28759.3-90.ipt
  - Прокладка S2-1-600-1.0 ГОСТ 28759.6-90.ipt
  - Люк лаз 500 аппаратный.iam
  - Шпилька A1 M20-6gx110.40 ГОСТ 9066-75.ipt
  - Фланец 2-50-40 ГОСТ 12821-80.ipt
  - ШарнирУстр
    - Пруток ось.ipt
    - Шплинт 4x25 ГОСТ 397-79.ipt
    - Шайба 16 ГОСТ 11371-78.ipt
    - Ось.ipt
    - Деталь2.ipt
    - Кронштейн верхний.ipt
    - Кронштейн нижний.ipt
    - Штифт 3.16x55 ГОСТ 3128-70.ipt
    - Шарнирное устройство.iam
  - Прокладка S3-1-600-4.0 ГОСТ 28759.6-90.ipt
  - Обечайка люка верт.ipt
  - Фланец 1-500-2,5 ГОСТ 28759.3-90.ipt
  - Устройство подъемно-поворотное горизонтального люка
    - Ручка.ipt
    - Скоба.ipt
    - 203.1426.07.006 Втулка резьбовая.ipt
    - Устройство подъемно-поворотное
      - Ручка.iam
      - Кронштейн.ipt
      - Ручка.ipt
      - Ребро.ipt
      - Труба 57x5,5x30 ГОСТ 8732-78.ipt
      - Втулка резьбовая.ipt
      - Болт М16.ipt
      - Шайба.ipt
      - Шплинт 8x63 ГОСТ 397-79.ipt
      - Труба 57x5,5x150 ГОСТ 8732-78.ipt
      - Проушина Исп3.ipt
    - Шайба 16 ГОСТ 11371-78.ipt
    - Шайба 48 ГОСТ 11371-78.ipt
    - Втулка резьбовая.ipt
    - 203.1426.07.005 Втулка малая.ipt
    - Болт М16.ipt
    - Шплинт 8x45 ГОСТ 397-79.ipt
    - Устройство подъемноповоротное горизонтального люка.iam
    - Ушко.ipt
    - Ручка1.iam
    - 203.1426.07.004 Втулка.ipt
    - Устройство подъемно-поворотное вертикального люка_1.iam
    - 203.1426.07.007 Кронштейн.ipt
  - Фланец 2-500-1.6 ГОСТ 28759.2-90.ipt
  - Шпилька 1 M30-8gx200.35Х ОСТ 26-2040-96.ipt
  - Обечайка люка.ipt
  - Фланец 2-500-1 ГОСТ 28759.2-90.ipt
  - Фланец 1-600-1,0 ГОСТ 28759.3-90.ipt
- Ребро верхнее.ipt
- Штуцер Д, О, Н
  - Штуцер Н.iam
  - Фланец 3-50-40 ГОСТ 12821-80.ipt
  - Штуцер Д, О.iam
  - Патрубок.ipt
  - Патрубок Н.ipt
- Ребро нижнее.ipt
- Гидрозатвор Г-920.ipj
- Лестница 2-380 АТК 24.218.03-90
  - Скоба.ipt
  - Лестница 2-380 АТК 24.218.03-90.iam
  - Пруток.ipt
  - Стойка.ipt
  - Стойка_1.ipt
  - Упор1.ipt
- Обечайка 2000х12 L=1500.ipt
- Табличка
  - Табличка.ipt
  - Thumbs.db
- Штуцер Б, Ж
  - Штуцер Б.iam
  - Фланец 2-500-16 ГОСТ 12821-80.ipt
  - Патрубок 300.ipt
  - Прокладка Б-500-16 ГОСТ 15180-86.ipt
  - Патрубок Ж.ipt
  - Фланец 3-500-16 ГОСТ 12821-80.ipt
  - Патрубок 230.ipt
  - Патрубок 1200.ipt
  - Штуцер Ж.iam
  - Шпилька A1 M30-6gx160.60 ГОСТ 9066-75.ipt
  - Гайка A M30-6H ГОСТ 9064-75.ipt
- Штуцер Л
  - Кольцо укрепляющее.ipt
  - Штуцер Л.iam
  - Патрубок Л.ipt
- Штуцер А, Е,М
  - Штуцер М.iam
  - Штуцер А, Е.iam
  - Фланец 3-50-40 ГОСТ 12821-80.ipt
  - Гайка A M16-6H ГОСТ 9064-75.ipt
  - Прокладка 15-ПМБ ОСТ 26.260.460-99.ipt
  - Патрубок М.ipt
  - Шпилька A1 M16-6gx70.32 ГОСТ 9066-75.ipt
  - Фланец DN50 PN2.5 М20х1,5.ipt
  - Заглушка 2-50-4,0 АТК 24.200.02-90
    - Заглушка 2-50-4,0 АТК 24.200.02-90.ipt
    - Thumbs.db
  - Патрубок.ipt
  - Шпилька A1 M16-6gx90.32 ГОСТ 9066-75.ipt
  - Пробка 1-М20х1,5 ОСТ 26.260.460-99.ipt
  - Прокладка Б-50-40 ГОСТ 15180-86.ipt
- Платик для заземления.ipt
- Импортированные компоненты
  - ФБ39 210 050 900.ipt
  - ФБ39 210 050 900
    - ФБ39 210 050 900.htm
- Цапфа 4-1-2 ГОСТ 13716-73
  - Кольцо.ipt
  - Заглушка.ipt
  - Цапфа.iam
  - Труба.ipt
- Нагрузки на штуцера.xls
- Штуцер Г
  - Фланец 3-50-40 ГОСТ 12821-80.ipt
  - Штуцер Г.iam
  - Патрубок.ipt
  - Фланец 2-50-40 ГОСТ 12821-80.ipt
- Скоба С1 Ст3 ГОСТ 17314-81.ipt
- Гидрозатвор Г-920.iam
