Камера приема средств очистки и диагностики (СОД) DN150 PN63

1056

150

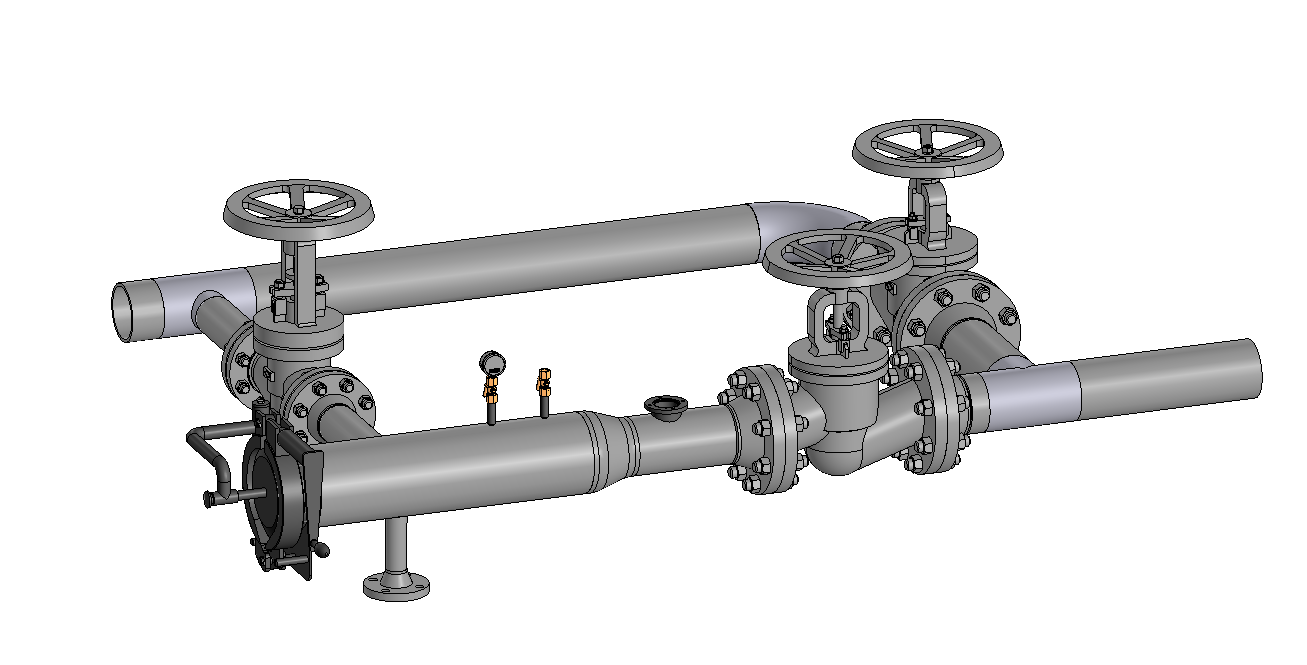

3D модель Камера приема средств очистки и диагностики (СОД) DN150 PN63

Камера приема средств очистки и диагностики (СОД) DN150 PN63 линейной части магистральных нефтепроводов предназначена для установки на стационарных узлах запуска и приема, служит для приема внутритрубных средств очистки, диагностики, герметизации и разделительных устройств в потоке перекачиваемого продукта.

3D Модели Затвор Камера приема СОД

Автор

Damir Ageev

Дата

13.06.2020

Язык

Русский

Состав

3D сборки камеры, затвора, корзины и задвижек, детали, чертеж общего вида со спецификацией

Софт

КОМПАС-3D 18.1.9 Как открыть?

Содержимое архива

КПР
- 150
  - Полка.m3d
  - Упор.m3d
  - 2.m3d
  - Задвижка 150_40.m3d
  - Патрубок 57х150.m3d
  - Кран под манометр.m3d
  - Втулка рычага.m3d
  - Втулка направляющей.m3d
  - Основание.m3d
  - Шайба.m3d
  - Фланец.m3d
  - Задвижка 100_63.a3d
  - Направляющая.m3d
  - Тяга.m3d
  - Отбойкик 143.m3d
  - МКПР150.cdw
  - Ограничитель.m3d
  - Ушко нижнее.m3d
  - Спецификация камеры.spw
  - МКПР150DIM.png
  - Затвор хомутовый.a3d
  - Ручка.m3d
  - Опора.m3d
  - Обечайка.m3d
  - МКПР150ISO.png
  - Втулка.m3d
  - 1.m3d
  - Патрубок_100_326.m3d
  - Бобышка.m3d
  - Задвижка 100_63.m3d
  - Ось.m3d
  - МКПР150_ОВ.png
  - Пруток187.m3d
  - Ушко.m3d
  - Рычаг.m3d
  - Затвор хомутовый_219.png
  - Ось рычага.m3d
  - Корзина 219.a3d
  - Патрубок_150_274.m3d
  - Крышка.m3d
  - Пруток.m3d
  - Скоба.m3d
  - Рукоять.m3d
  - Манометр.m3d
  - Задвижка 150_63.a3d
  - МКПР150.a3d
  - Палец.m3d
  - Патрубок 15х80.m3d
