Капитальный ремонт нефтепровода на участке «Челябинск-Уфа»

Тюменский индустриальный университет, многопрофильный колледж
Отделение "Сооружение объектов нефтегазохимии"
Дипломный проект по специальности "Сооружение и эксплуатация газонефтепроводов и газонефтехранилищ"
На тему: Капитальный ремонт нефтепровода на участке «Челябинск-Уфа»
Тюмень 2020

Основные исходные данные:
- год ввода в эксплуатацию – 1989;
- диаметр нефтепровода – 1220 мм;
- пропускная способность — более 120 миллионов тонн в год;
- толщина стенки – 10-20 мм;
- максимальное рабочее давление (проектное) – 4,5 МПа;
- температура нефти – от плюс 1°С до плюс 35°С;
- плотность нефти при 20°С – 870 кг/м3 ;
- труба: класс прочности – К52, сталь – 17Г1С-У, изоляция – плёночная.

ВВЕДЕНИЕ 4
1 ОБЩАЯ ЧАСТЬ 5
1.1 Местоположение объекта 5
1.2 Характеристика объекта 6
2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 7
2.1 Способы капитального ремонта нефтепроводов 7

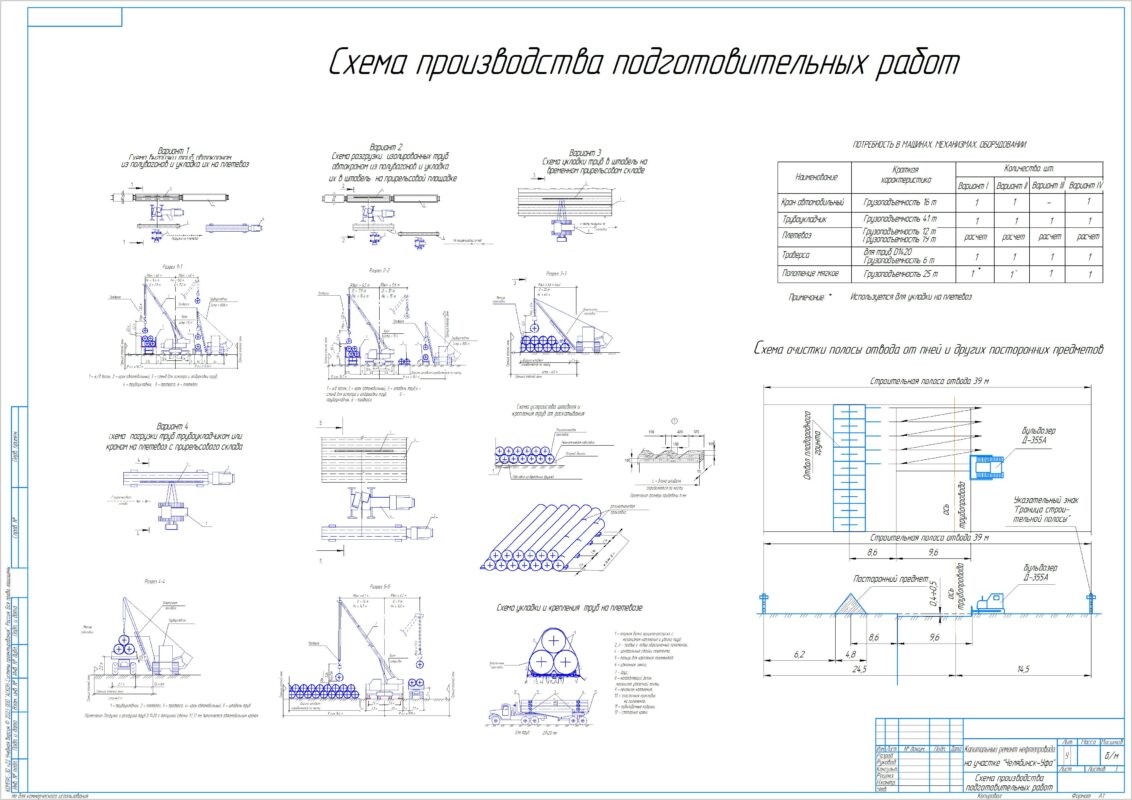

2.2 Подготовительный работы 8
2.2.1 Геодезическое обеспечение капитального ремонта 8
2.2.2 Расчистка трассы нефтепровода от мелколесья и кустарника 9
2.2.3 Планировка полосы отвода 10
2.2.4 Техническая рекультивация земель при ремонте 11
2.2.5 Устройство технологического проезда 11
2.2.6 Сооружение переездов через действующие трубопроводы 11
2.2.7 Обустройство временного жилого городка 12
2.3 Погрузочно-разгрузочные и транспортные работы 13

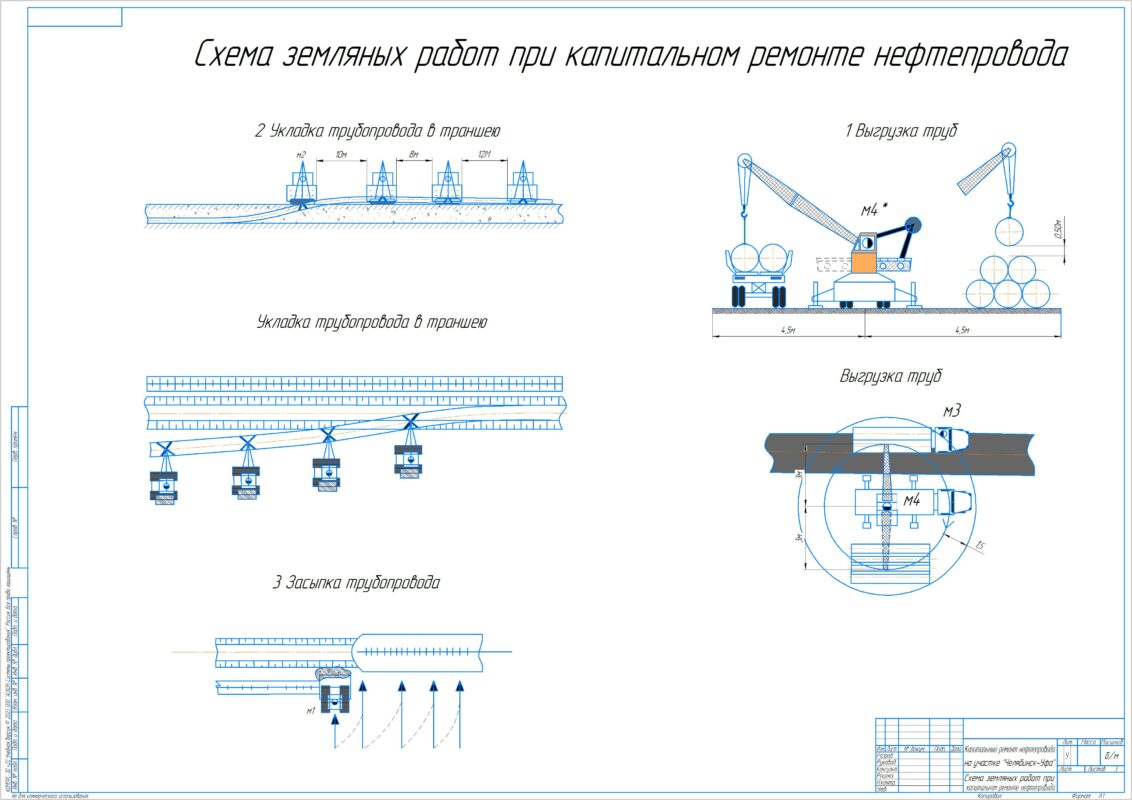

2.4 Земляные работы при ремонте трубопровода 14
2.4.1 Вскрышные работы 14
2.4.2 Засыпка трубопровода 15
2.5 Демонтажные работы 15
2.5.1 Демонтаж железобетонных пригрузов 15
2.5.2 Демонтаж трубопровода 16

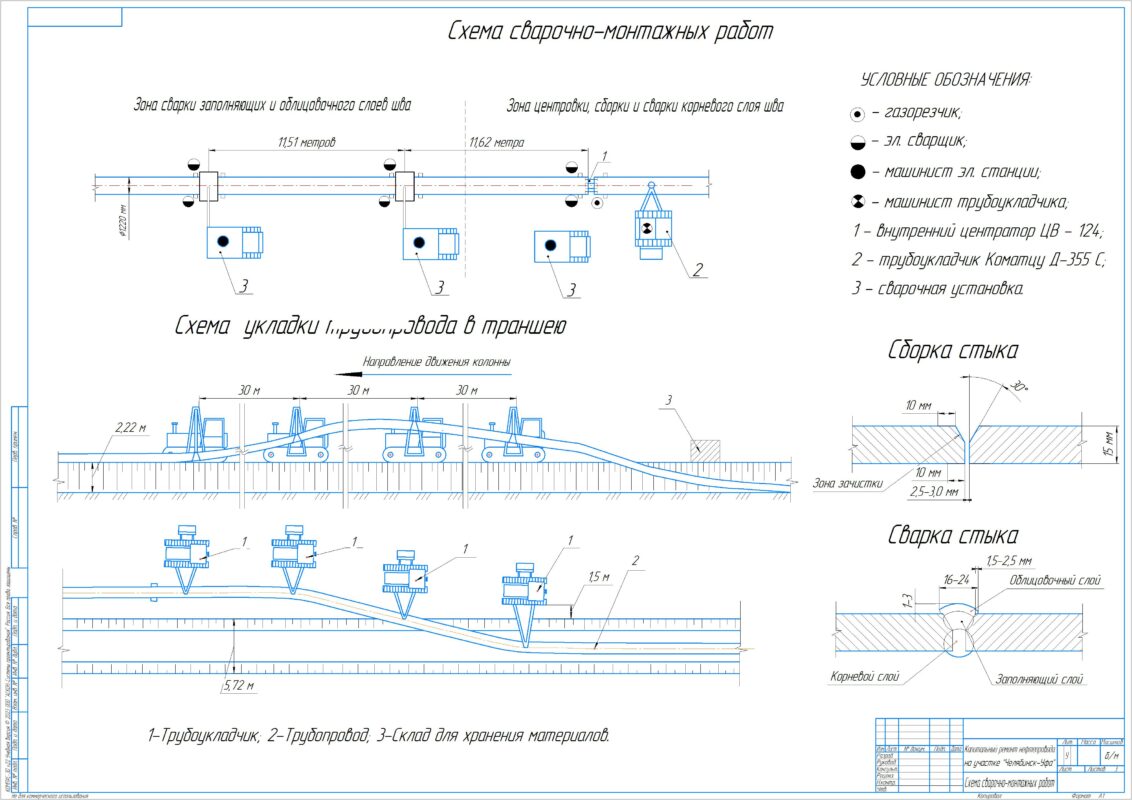

2.6 Сварочно-монтажные работы 19
2.7 Укладка трубопровода в траншею 23
2.8 Очистка полости участка магистрального нефтепровода 24
2.9 Сдача и ввод отремонтированного участка в эксплуатацию 24
3 РАСЧЕТНАЯ ЧАСТЬ 25
3.1 Расчет технологических параметров нефтепровода 25
3.2 Расчет толщины стенки 25
3.3 Расчет трубопровода на прочность 27
3.4 Расчет трубопровода на недопустимые пластические деформации 28
3.5 Расчет радиуса упругого изгиба 32
4 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 34
4.1 Основные технико-экономические показатели 34
4.2 Эксплуатационные расходы 34
4.3 Потребность в материалах 35
4.4 Фонд оплаты труда 36
4.5 Косвенный ущерб 37
4.6 Сметная стоимость ремонта 37
5 ОХРАНА ТРУДА 39
5.1 Обеспечение безопасности рабочих 39
5.1.1 Основные опасные и вредные производственные факторы 39
5.1.2 Общие требования охраны труда 40
5.1.3 Обеспечение пожаробезопасности 42
5.1.4 Эксплуатация строительных машин и оборудования 42
5.1.5 Погрузочно-разгрузочные работы 43
5.1.6 Земляные работы 44
5.1.7 Монтажные работы 44
5.1.8 Электросварочные и газопламенные работы 45
5.1.9 Изоляционные работы 46
5.2 Экологичность проекта 46
5.2.1 Мероприятия по охране окружающей среды 46
ЗАКЛЮЧЕНИЕ 48
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 49
