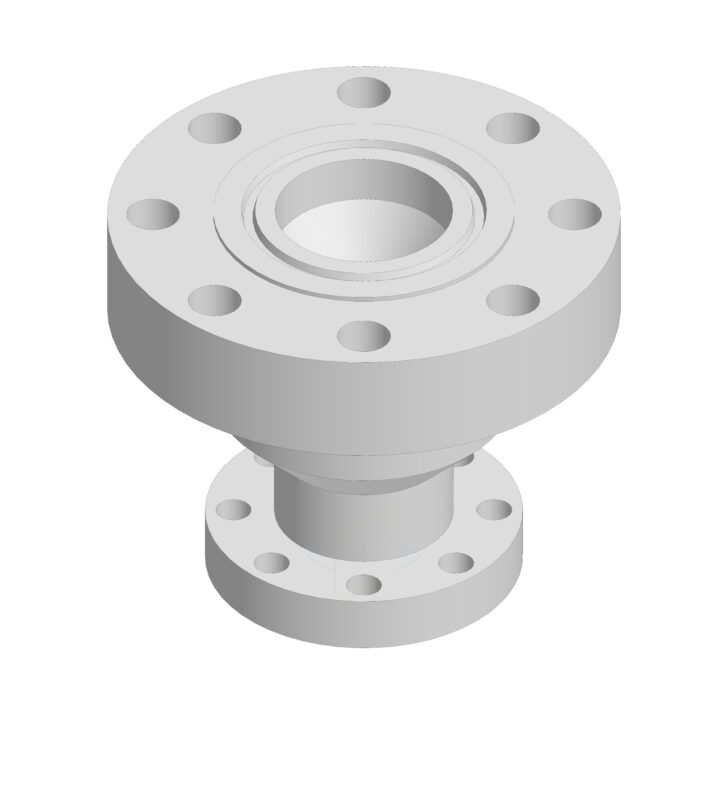

Катушка переходная служит переходным элементом в устьевой компоновке между фланцами различных типоразмеров. Катушка монтируется в устьевую компоновку в соответствии с требуемой технологической схемой. Условный проход 65мм, Фланец верхний 100мм, Фланец нижний 70мм, Масса 60кг. Тип - переходная. Давление 21МПа. Доработка катушки состояла в изменение линейки присоединительной арматуры
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Катушка переходная КП КPSN 65х21Ф/100х70
Катушка переходная КП КPSN 65х21Ф/100х70
0
0
146
27
0
Бесплатно
Сообщить о проблеме
Автор
Dmitry
Nevedomsky
Дата
18.02.2025
Язык
Русский
Состав
Катушка (3Д), Катушка (рабочий чертеж для изготовления на Токарном станке (ЧПУ).
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Катушка переходная КП .cdw
-
Катушка.m3d
