Модернизация оборудования для свабирования скважин

Федеральное государственное образовательное учреждение
высшего профессионального образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ НЕФТИ И ГАЗА
кафедра «МОНГП»
специальность: 130602.65 – «Машины и оборудование нефтяных и газовых промыслов»
Дипломный проект "Модернизация оборудования для свабирования скважин"

Целью дипломного проекта является модернизация оборудования, предназначенного для свабирования нефтяных и газовых скважин путем внедрения новой конструкции самого свабирующего устройства (см. комментарии), и путем замены талевого каната на более прочный. С помощью замены талевого каната появилась возможность осуществлять данную технологическую операцию с помощью агрегата для освоения и ремонта скважин, у которого в свою очередь, стоит более мощная лебедка.

Содержание

Введение …………………………………………………………………… 8
1. Комплекс инструментов для свабирования скважин…………………….9
1.1 Техническая характеристика………………………………………….9
1.2 Устройство и принцип работы………………………………………..9
1.3 Устройство для свабирования………………………………………..10
2. Конструкция и назначение агрегата для освоения и ремонта…..……….11
2.1 Структура агрегата……………..……………………..……………...11
2.2 Кинематическая схема…………………………………......………...12
2.3 Гидравлическая схема………………….…………………………….14
2.4 Пневматическая схема……………………………………………….16
2.5 Ротор с гидроприводом……………………………………………....18
2.6 Управление агрегатом………………………………………………..19
2.7 Подготовка агрегата к работе…...…………………………………...20
2.8 Установка агрегата…………………………………………………...20
2.9 Пуск ротора в работу………………………………………………...21
3. Общие сведения о талевых канатах…………..…...……………………...22
4. Требования, предъявляемые к талевой системе………….……………....28
5. Расчетная часть……………………………………………………………..30
5.1 Прочностные расчеты………………………………………………...30
5.2 Расчет обсадных колонн….…………………………………………..41
5.2.1 Расчет эксплуатационной колонны для нефтяной скважины……42
5.2.2 Расчет внутреннего давления в колонне..……………….………..48

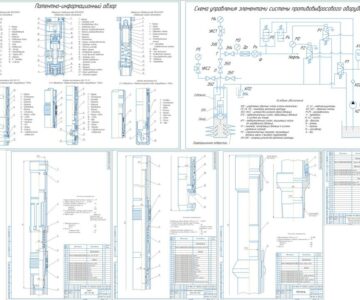

6. Патентно-информационный обзор…...…………………………………..53
7. Расчет талевого каната……………………………………………………64
7.1 Выбор диаметра каната………….…………………………………....64
7.2 Выбор диаметра шкивов……………………………………………...65
7.3 Расчет талевого каната..………………………………………............66
8. Безопасность и экологичность проекта…………………………………...81
8.1 Недостатки конструкции по обеспечению производства…………..81
8.2 Проектные решения по обеспечению безопасности труда………...83
8.3 Санитеные требования………………………………………………..87
8.4 Гигиенические требования к производству работ………………….88
8.5 Вибрация………………………………………………………………93
8.6 Освещение рабочей зоны…………………………………………….94
8.7 Шум…………………………………………………………………..94
8.8 Общие правила по технике безопасности………………………….95
8.9 Техника безопасности при цементировании…………………...….96
8.10 Обеспечение взрывопожарной и пожарной безопасности……....98
8.11 Экологичность проекта…………………………………………….99
9. Экономическая часть……………………………………………….…….102
9.1 Расчет затрат на аналог технологии свабирования...……………...103
9.2 Расчет затрат на модернизируемую технологию…...……………..107
Зключение……………………………………………………........................111
Список использованной литературы……………………………………….112
