Модернизация оборудования для комбинированного цементирования обсадной колонны

Казанский национально исследовательский университет им С.М. Кирова
Механический факультет
Кафедра КТУ
Дипломный проект: "Модернизация оборудования для комбинированного цементирования обсадной колонны "
Казань 2015

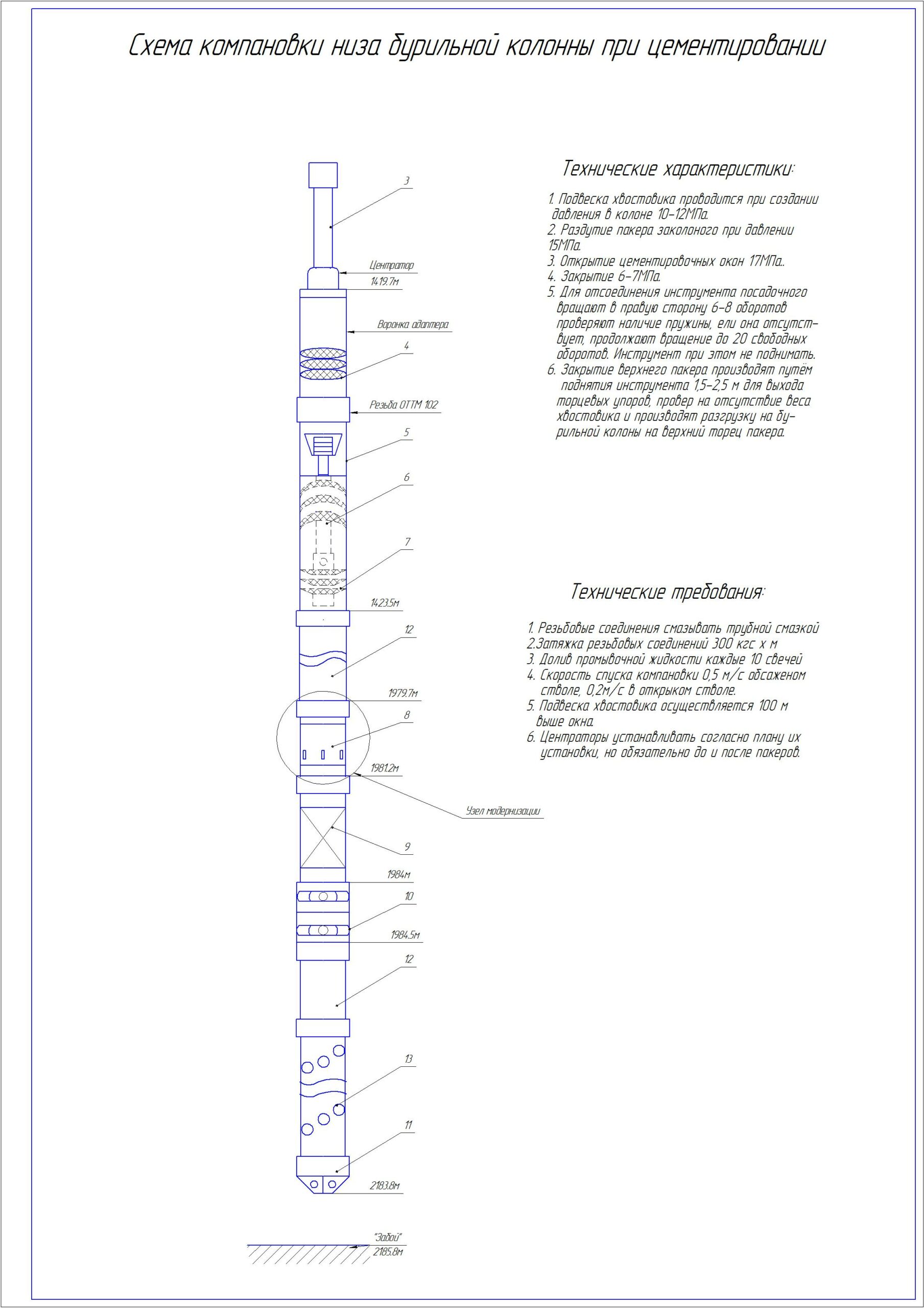

В данном дипломном проекте предложена компоновка для крепления ствола горизонтальных и боковых направленных скважин хвостовиками, содержащая оборудование для завершения скважин и их крепления. Это оборудование включает в себя пакер верхний; подвеску; трубы НКТ; цементировочное скважинное оборудование; обратные клапаны; пакер заколоный нижний, фильтра или глухие трубы, башмак колоны. В проекте приведена модернизация цементировочной муфты путем увеличения числа отверстий в корпусе цементировочной муфты, с целью обеспечения оптимального режима закачки цементного раствора, направленная на осуществление возможности оптимизации цикла цементирования и уменьшение времени на ожидание затвердевание цемента.

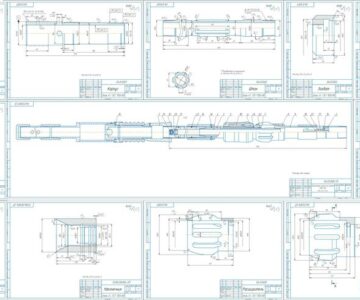

Настоящий дипломный проект содержит 10 листов графической части, 111 листов пояснительной записки. При работе над проектом использована информация из 14 литературных источников.

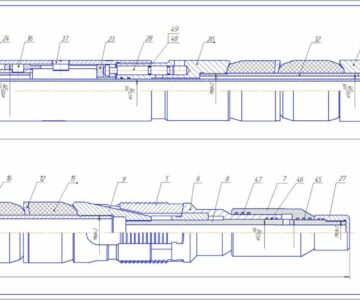

Данная цементировочная муфта предназначена для проведения работ при манжетном цементировании затрубного пространства хвостовика в открытом стволе диаметром 124 мм применяется совместно с пакером заколонным как рукавного, так и манжетного исполнения.

Технические характеристики

Условный диаметр потайной обсадной колоны, мм 102
Диаметр наружный, 115
Диаметр внутренний после разбуривания, мм 89
Длина муфты, мм 2438
Давление открытия окон цементировочных, МПа
для пакера рукавного 13….14
для пакера манжетного 17….18
Давление закрытия окон цементировочных, МПа 6…7
Масса , кг 45
