Модернизация радиальной опоры АКБ-3М

193

8860

100

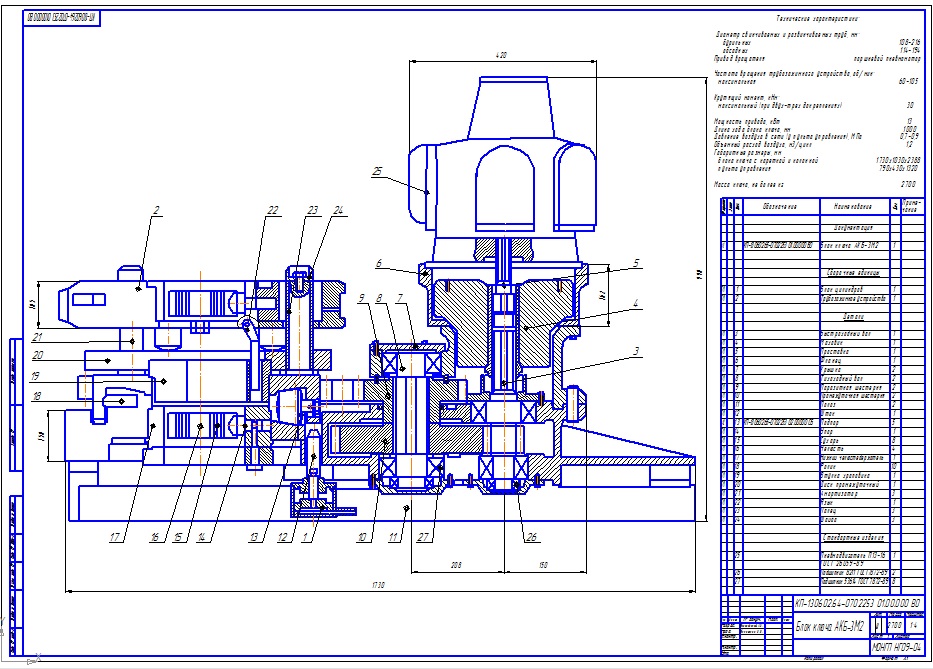

Чертеж Модернизация радиальной опоры АКБ-3М

Институт нефти и газа СФУ
Кафедра Машины и оборудования нефтегазовых промыслов
Курсовой проект по дисциплине "Расчет и проектирование машин для бурения нефтяных и газовых скважин на суше"
Модернизация радиальной опоры АКБ-3М2
Красноярск 2013

В данном КП рассматривается технология ремонта и модернизации радиальной опоры ключа АКБ-3М2, производится патентный поиск, расчет на статическую и усталостную прочность оси опоры и расчет подшипников на долговечность. Курсовой проект содержит: пояснительную записку, общий вид блока ключа формата А1, сборочный чертеж модернизированной и немодернизированной опор формата А2, плакат патентного обзора А1, деталировка А1

Ключ буровой АКБ-3М2

Автор

letsthink

Дата

29.12.2013

Язык

Русский

Состав

блок ключа(ВО), радиальная опора(СБ), деталировка(ролик, ось, втулка антифрикционная, втулка, упорное кольцо)

Софт

Компас-3D 13 sp2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - Втулка А4.cdw
    - Втулка антифрикционная А4.cdw
    - Ось А3.cdw
    - Ось модифицированная А3.cdw
    - Ролик А3.cdw
    - Упорное кольцо А4.cdw
  - Блок ключа АКБ-3М2.cdw
  - Опора радиальная.cdw
  - Опора радильная модифицированная.cdw
  - ПИО.cdw
- - 01. Титул.docx
  - 02. Записка.docx
