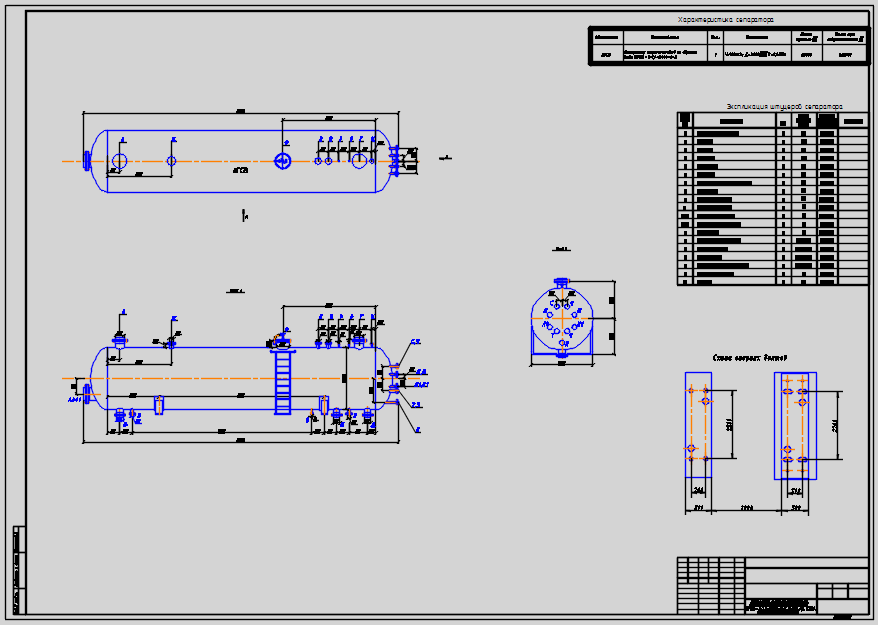

Монтажный чертёж нефтегазового сепаратора со сбросом воды НГСВ- I-1,0-3000-2-И. Объём сепаратора 100м3. Диаметр 3000мм. Рабочее давление 1,0МПа. На чертеже выполнен общий вид сепаратора с основными габаритными размерами, с размерами расположения штуцеров и их характеристикой. Чертёж используется для разработки технологической обвязки сепаратора. А также с указанием схемы опорных болтов для установки сепаратора на технологической площадке.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Монтажный чертёж нефтегазового сепаратора со сбросом воды НГСВ- I-1,0-3000-2-И объёмом 100 м3.
Монтажный чертёж нефтегазового сепаратора со сбросом воды НГСВ- I-1,0-3000-2-И объёмом 100 м3.
0
1
362
1
0
40
Сообщить о проблеме
Автор
Екатерина
Сафина
Дата
17.01.2019
Язык
Русский
Состав
Сборочный чертёж сепаратора нефтегазового со сбросом воды НГСВ- I-1,0-3000-2-И. Виды А,Б. М1:50. Схема опорных болтов.
Софт
AutoCAD 2004
Как открыть?
Содержимое архива
-
НГСВ-1-1,0-3000-2-И.dwg
