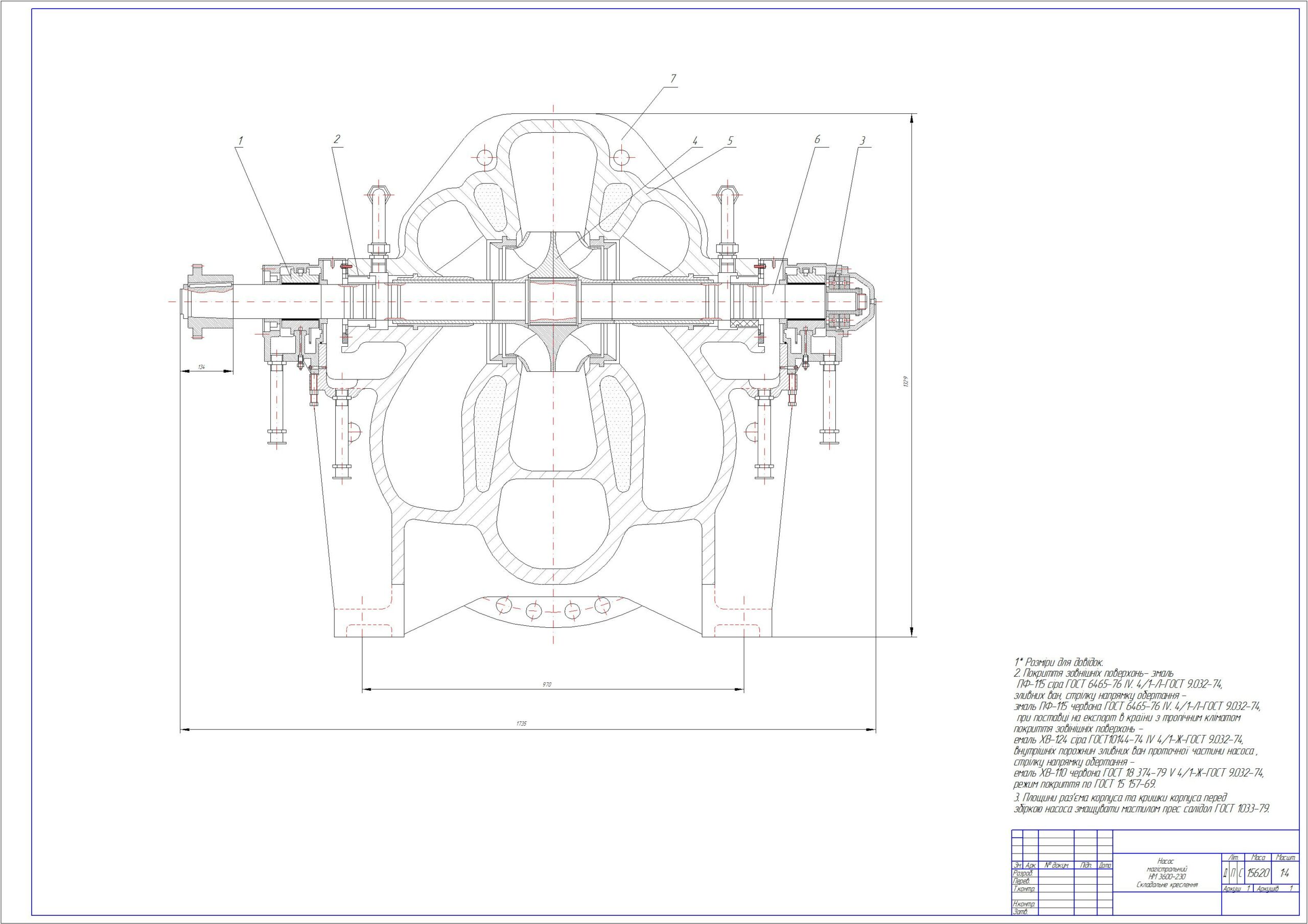

Насос центробежный для транспортировки нефти типа НМ

НТУ "ХПИ"
кафедра Гидравлические машины
Дипломный проект на тему "Насос центробежный для транспортировки нефти типа НМ"
Харьков 2013

В дипломном проекте рассмотрены вопросы определения оптимальных параметров трубопровода (диаметр трубопровода, давление нагнетания насосных станций, толщина стенки трубы, число насосных станций); выбора насосов для оснащения насосных станций; выбора трубопроводной арматуры, подбор резервуара, расчет потерь нефти.
Гидравлический расчет трубопровода был выполнен на параметры:
Gг=28 (млн. т/год); свойства перекачиваемой нефти: плотность – кг/м3, вязкость – м2/с; минимальная температура грунта на глубине заложения трубопровода соответствует средней температуре марта и составляет 272К; глубина заложения трубопровода Но = 1,6 м до оси; сжатый профиль трассы: оптимальная длина трассы L=850 км, разность нивелирных отметок конца и начала трубопровода Δz= -150м.
Ключевые слова: МАГИСТРАЛЬНЫЙ ТРУБОПРОВОД, НАСОСНАЯ СТАНЦИЯ, НЕФТЕПРОВОД, ЦЕНТРОБЕЖНЫЙ НАСОС, ЛИНЕЙНЫЕ СООРУЖЕНИЯ, ПРОИЗВОДИТЕЛЬНОСТЬ, РАБОЧЕЕ ДАВЛЕНИЕ, РЕЗЕРВУАР.
