Нефтяной центробежный полупогружной насос НЦПП 600-65

452

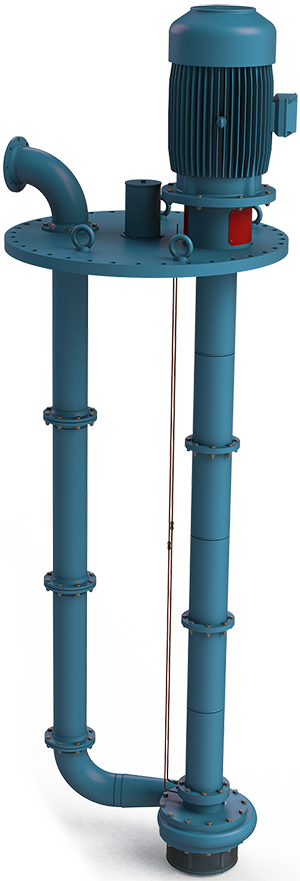

3d модель нефтяного центробежного полупогружного насоса НЦПП 600-65
Характеристики насоса:
Напор - 65 м;
Подача - 600 м^3/ч;
Частота вращения вала - 1500 об/мин;
Требуемый кавитационный запас - 9 м.

3D Модели напор 65 м Насос НЦПП подача 600 полупогружной центробежный

Автор

Olenoid

Дата

18.04.2020

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 17.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТО18.01.00.00 - Насосная секция
- ТО18.01.00.05 - Втулка.m3d
- Болт М12-6gx45 ГОСТ 7796-70.m3d
- Фланец 200-10-11-1-D-ВЧ40-II ГОСТ 33259-2015.m3d
- Переходная трубка.a3d
- ТО18.01.00.07 - Шайба стопорная.m3d
- ТО18.01.01.00 - Рабочее колесо
  - ТО18.01.01.00 - Рабочее колесо.a3d
  - ТО18.01.01.02 - Втулка.m3d
  - ТО18.01.01.01 - Рабочее колесо.m3d
- ТО18.01.00.08 - Подшипниковый узел.m3d
- Шайба Н.52.37 ГОСТ 11872-89.m3d
- Отвод
  - ТО18.01.00.01 - Отвод.stp
  - ТО18.01.00.01 - Отвод.m3d
- Отвод 90-1-219,1x8-09Г2С ГОСТ 17375-2001.m3d
- ТО18.01.00.01 - Отвод.m3d
- ТО18.01.00.12 - Кольцо.m3d
- ТО18.01.00.04 - Крышка.m3d
- ТО18.01.00.10 - Шайба.m3d
- ТО18.01.00.06 - Втулка.m3d
- ТО18.01.00.09 - Крышка.m3d
- ТО18.01.03.00 - Крышка
  - ТО18.01.03.01 - Крышка.m3d
  - ТО18.01.03.00 - Крышка.a3d
  - ТО18.01.02.02 - Втулка.m3d
- ТО18.01.04.00 - Трубка
  - Трубопровод.a3d
- ТО18.01.02.00 - Крышка
  - ТО18.01.02.00 - Крышка.a3d
  - ТО18.01.02.02 - Втулка.m3d
  - ТО18.01.02.01 - Крышка.m3d
- ТО18.01.00.02 - Вал.m3d
- ТО18.01.00.03 - Гайка.m3d
- ТО18.01.00.11 - Штуцер.m3d
- ТО18.01.00.00 - Насосная секция.a3d
ТО18.06.00.00 - Трубный модуль
- ТО18.06.00.00 - Трубный модуль.a3d
- Трубопровод.a3d
Стандартные детали
- Электродвигатель
  - Statorhus 2SKg 315S_M_B5.m3d
  - 2SKg_315_M-4-B5_Bevi.step
  - B5-sk_S_vld Sg 315_E80_170.m3d
  - Statorhus 2SKg 315S_M_B6.m3d
  - Statorhus 2SKg 315S_M_B5.a3d
  - 2SKg_315_M-4-B5_Bevi.a3d
  - Fl_S_dktk_S_epa 2SKg_315.m3d
- N-P08U
  - Поджим.m3d
  - Кольцо 1.m3d
  - Кольцо 2.m3d
  - Rotary Face.m3d
  - Stationary Face.m3d
  - N-P08U - Компонентное торцевое уплотнение.a3d
  - Пружина.m3d
- Фитинги
  - CHIAVE_DADI#0.m3d
  - 100205.a3d
  - 100205.stp
- SKF 3311A
  - _3311 A_PART1.m3d
  - _3311 A_PART2.m3d
  - 3311 A.a3d
  - _3311 A_PART3.m3d
  - 3311 A.x_b
  - _3311 A_PART4.m3d
- Муфты
  - POLY-NORM AR85
    - Звёздочка.m3d
    - DIN916-M10X16_INT.m3d
    - POLY-NORM AR85.a3d
    - 95085-398612_S214.stp
    - Полумуфта + винт.a3d
    - Полумуфта.m3d
  - POLY-NORM AR90
    - Звёздочка.m3d
    - POLY-NORM AR 90.a3d
    - DIN916-M10X16_INT.m3d
    - 95090-398613_S214.stp
    - Полумуфта + винт.a3d
    - Полумуфта.m3d
ТО18.04.00.00 - Термодатчик
- Датчик.m3d
- Трубопровод2.a3d
- ТО18.04.00.00 - Термодатчик.a3d
ТО18.09.00.00 - Фонарь
- ТО18.09.00.00 - Фонарь.a3d
- Фланец.m3d
- Фланец для двигателя .m3d
- Крышка.m3d
- Труба.m3d
ТО18.02.00.00 - Секция приводная
- ТО18.02.00.02 - Подшипниковый узел.m3d
- ТО18.02.00.05 - Вал.m3d
- ТО18.02.00.01 - Фланец.m3d
- ТО18.02.00.06 - Корпус.a3d
- ТО18.02.00.04 - Крышка подшипника.m3d
- ТО18.02.00.03 - Подшипниковый узел.m3d
- ТО18.02.00.00 - Секция приводная.a3d
ТО18.05.00.00 - Фильтр
- mentex.a3d
- ТО18.05.00.00 - Фильтр.a3d
- mentex.stp
- Оболочка.a3d
- 11.m3d
- ТО18.05.00.01 - Каркас.m3d
- Сетка.m3d
ТО18.07.00.00 - Напорный патрубок
- ТО18.07.00.00 - Напорный патрубок.a3d
ТО18.08.00.00 - Бачок
- ТО18.08.00.00 - Бачок.a3d
- ТО18.08.00.03 - Отдушина.m3d
- ТО18.08.00.02 - Корпус.a3d
- Стенка.m3d
- Крышка.m3d
- ТО18.08.00.01 - Проходник.m3d
ТО18.03.00.00 - Трубка
- Трубопровод1.a3d
- ТО18.03.00.00 - Трубка.a3d
ТО18.00.00.00 - НЦПП 600-65.a3d
ТО18.00.00.01 - Опорный фланец.m3d
