"Оборудование и инструмент для ликвидации аварии в скважине"

Ивано - Франковский национальный технический университет нефти и газа
Кафедра нефтегазового оборудования
Курсовой проект по дисциплине "Машины и оборудование для бурения"
На тему: "Оборудование и инструмент для ликвидации аварий в скважине"
Ивано - Франковск 2015

В даном проекте рассматривается ликвидация аварии в скважине. Произведен расчет грузоподъемности агрегата для ремонта скважины.

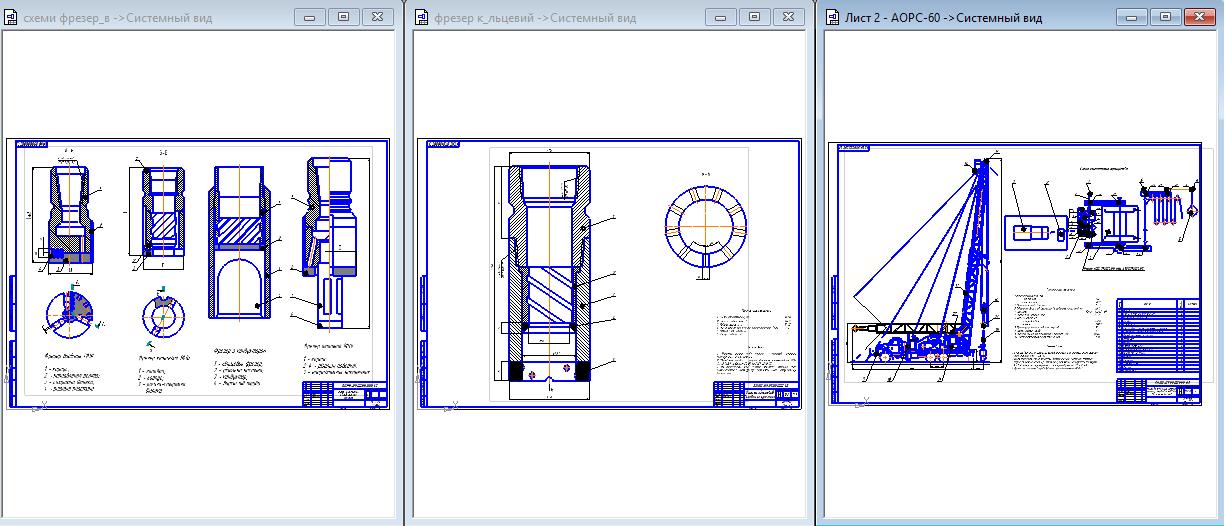

Графическая часть содержит общий вид установки для капитального и текущего ремонта скважины, схемы конструкций забойного, кольцевого, пилотного фрезеров а также фрезера с кондуктором.
Курсовой проект содержит 3 листа формата А 1 и 4 листа формата А 3 графической части, 48 страниц пояснительной записки, содержащей 13 рисунков, 7 таблиц и 7 источников.
Нефтегазовая промышленность - одна из ведущих отраслей, на которых базируется экономика Украины. Нефтегазовый комплекс Украины по своим природным особенностям относится к числу наукоемких отраслей экономики. Поэтому научно-техническое развитие этого комплекса в течение всего периода его функционирования обеспечивался мощным научным потенциалом.
Рыночные методы хозяйствования требуют применения гибких методов управления научно-техническим прогрессом в нефтегазовой промышленности, при решении научных и инженерных задач, использование современных информационных систем. Конкретными результатами внедрения новой техники в области может быть рост объема добычи нефти и газа.
Современная техника разработки нефтегазовых месторождений и эксплуатации скважин обеспечивает долговечности скважины и спущенного в нее оборудования в течение всего срока «жизни» месторождения. За время эксплуатации как сама скважина, так и ее эксплуатационное оборудование неоднократно, хотя и с разной частотой, отказывают в работе. Поэтому разработка нефтегазового месторождения постоянно сопровождается целым рядом операций, поддерживающих в работоспособном состоянии всю эксплуатационную фонд скважин, то есть функционирование каждой из скважин для добычи нефти или газа, а также при нагнетании скважин для технологических процессов.
Для этого на большей части нефтяных или газовых промыслов становится необходимым по мере «старения» промысла с нарастающей частотой выполнять работы, которые называются подземным ремонтом скважин, для восстановления изношенного или поврежденного ствола скважины, ее фильтра, а иногда и устьевого части, то есть колонной головки. Все эти работы принято называть капитальным ремонтом скважин. К этому процессу относятся также работы по изоляции подошвенных вод пласта и его прифильтровои зоны, работы, связанные с переходом на эксплуатацию нового горизонта, по забуривания новых стволов и т.д.
В конструкторской части был разработан фрезер кольцевой на базе модели ФК 118х89.
Режим работы кольцевого фрезера:
Осевая нагрузка, кН 10-50;
Частота вращения, об / мин. 50-90;
Подача насоса, л / с 10-12;
Число отрываний фрезера при работе в течение 1 часа 2-3
