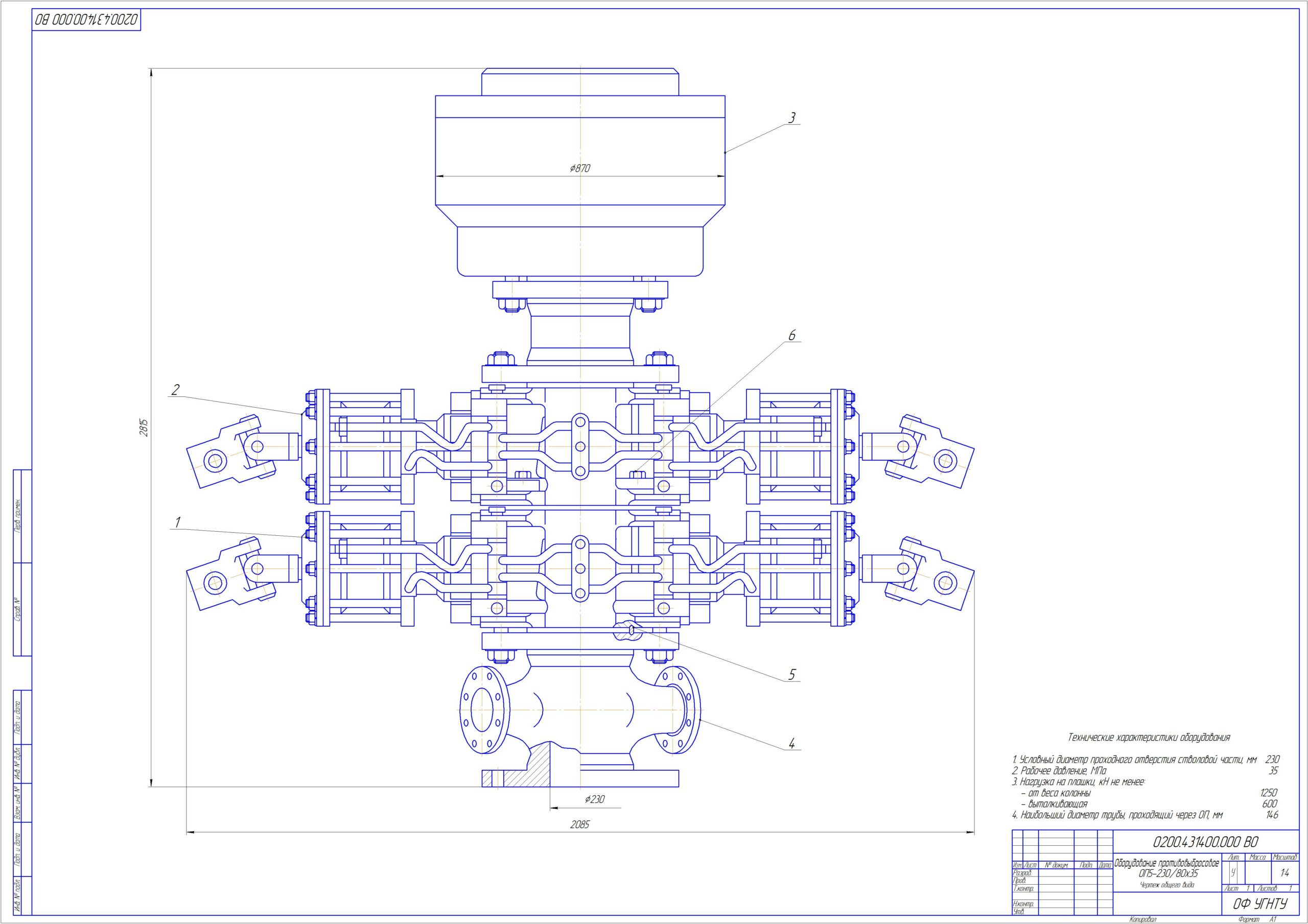

Представлен чертеж общего вида оборудования противовыбросового ОП5-230/80х35 со спецификацией.
Технические характеристики оборудования
1. Условный диаметр проходного отверстия стволовой части, мм 230
2. Рабочее давление, МПа 35
3. Нагрузка на плашки, кН не менее:
- от веса колонны 1250
- выталкивающая 600
4. Наибольший диаметр трубы, проходящий через ОП, мм 146
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Оборудование противовыбросовое ОП5-230/80х35
Оборудование противовыбросовое ОП5-230/80х35
0
3
1274
16
3
20
Автор
Ринат
Гафуров
Дата
12.06.2019
Язык
Русский
Состав
Оборудование противовыбросовое ОП5-230/80х35 (ВО), Спецификация
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
ОП
-
СП.spw
-
Общий вид А1.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
