Оголовок прямоточный ОПФ-150

124

100

Расход сбросного газа: 2275+30% ст м/час
Сбрасываемая среда: Попутный нефтяной газ
Тип факельного оголовка: прямоточный со струйным затвором
Давление на входе в факельный ствол, не более: 0,1 МПа
Температура сбросного газа: +5...+50
Вид сброса: Аварийный
Климатическое исполнение: ХЛ1
Расчетный срок службы : 10 лет

3D Модели оголовок Оголовок прямоточный Оголовок прямоточный ОПФ-150 ОПФ-150

Автор

ait

Дата

22.06.2022

Язык

Русский

Состав

3D сборка, Вид общий (ВО)

Софт

КОМПАС-3D 2020 SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

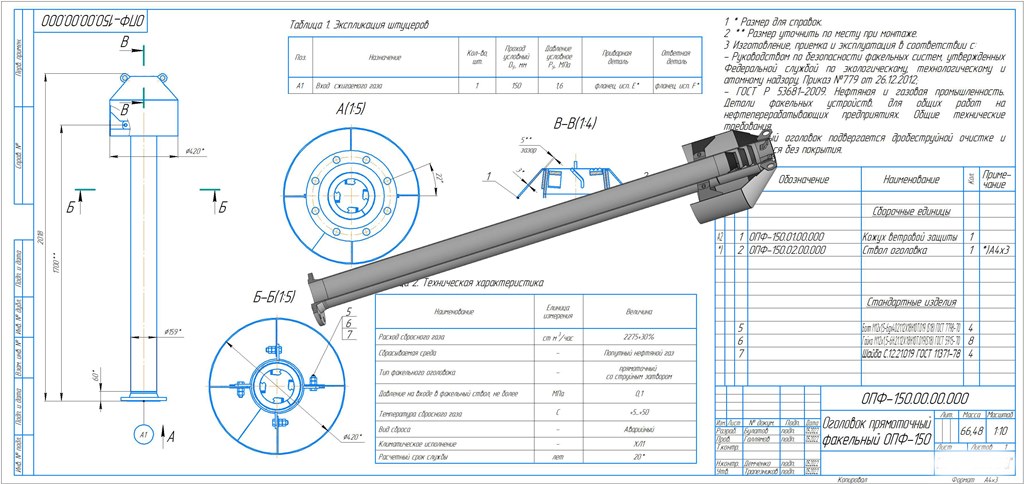

ОПФ-150.00.00.000 - Оголовок прямоточный факельный
- ОПФ-150.00.00.000 - Оголовок прямоточный факельный.jpg
- ОПФ-150.02.00.000 Ствол оголовка
  - ОПФ-150.02.00.000 - Ствол оголовка.a3d
  - ОПФ-150.02.00.000 - Ствол оголовка.cdw
  - ОПФ-150.02.00.003 - Ухо монтажное.m3d
  - ОПФ-150.02.00.002 - Кронштейн.m3d
  - ОПФ-150.02.01.000 Затвор струйный
    - ОПФ-150.02.01.002 - Конфузор.cdw
    - ОПФ-150.02.01.000 - Затвор струйный.cdw
    - ОПФ-150.02.01.002 - Конфузор.m3d
    - ОПФ-150.02.01.000 - Затвор струйный.a3d
    - ОПФ-150.02.01.008 - Завихритель.m3d
    - ОПФ-150.02.01.003 - Конус огнеупорный.m3d
    - ОПФ-150.02.01.008 - Завихритель.cdw
    - ОПФ-150.02.01.003 - Конус огнеупорный.cdw
- ОПФ-150.00.00.000 - Оголовок прямоточный факельный.cdw
- ОПФ-150.01.00.000 Кожух ветровой защиты
  - ОПФ-150.01.00.000 - Кожух ветровой защиты.cdw
  - ОПФ-150.01.00.001 - Конус кожуха ветровой защиты.m3d
  - ОПФ-150.01.00.001 - Конус кожуха ветровой защиты.cdw
  - ОПФ-150.01.00.003 - Кронштейн кожуха ветровой защиты.cdw
  - ОПФ-150.01.00.002 - Обечайка кожуха ветровой защиты.cdw
  - ОПФ-150.01.00.002 - Обечайка кожуха ветровой защиты.m3d
  - ОПФ-150.01.00.003 - Кронштейн кожуха ветровой защиты.m3d
  - ОПФ-150.01.00.000 - Кожух ветровой защиты.a3d
- ОПФ-150.00.00.000 - Оголовок прямоточный факельный.a3d
