Пакер М1-Х в компоновке ШСНУ для ОРЭ

Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования
Курсовой проект по дисциплине: «Машины и оборудование для добычи и подготовки нефти и газа»
На тему: «Пакер М1-Х в компоновке ШСНУ для ОРЭ»
Альметьевск, 2015г.

В данной работе рассматривается пакер М1-Х в системе ОРЭ. Произведен расчет прочности обсадной колонны в месте контакта с пакером, сила трения пакера о стенку обсадной колонны, расчеты, подтверждающие работоспособность пакера.

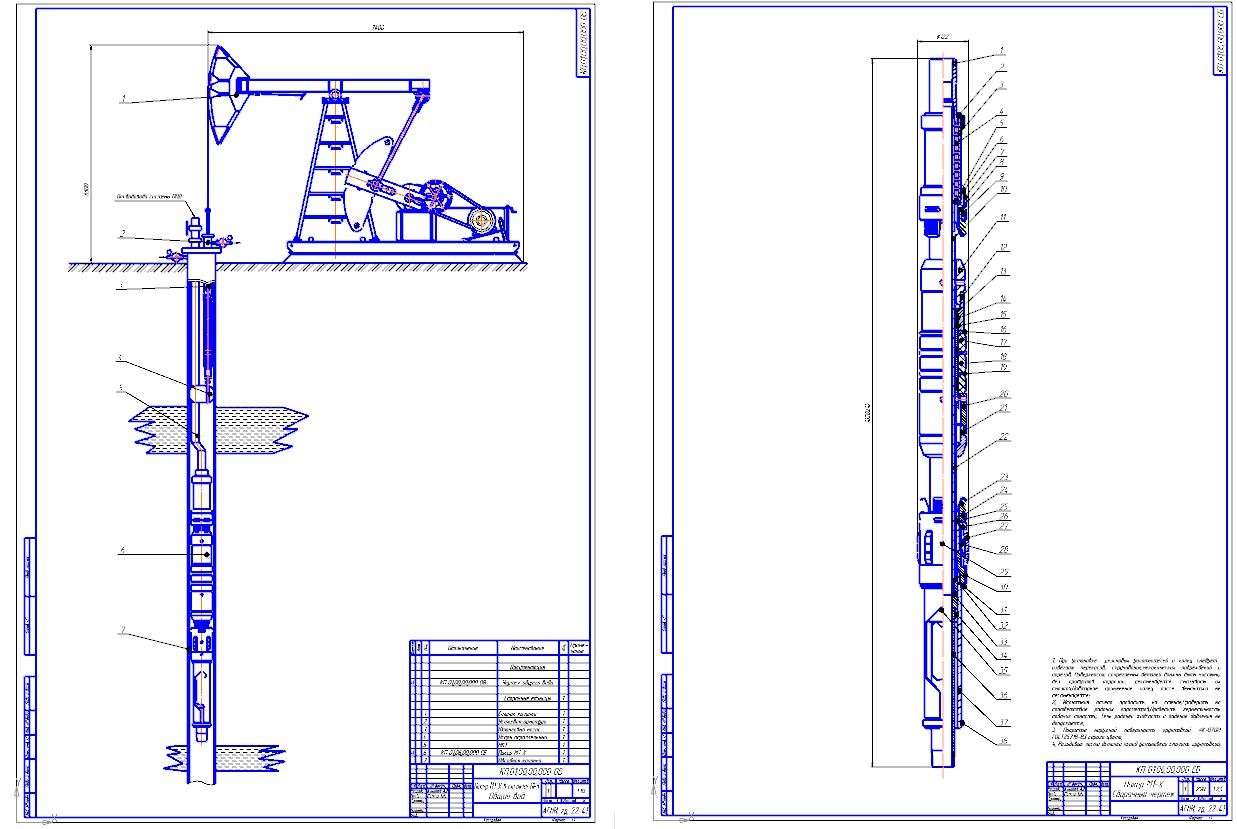

Графическая часть содержит сборочный чертеж пакера, общий вид, рабочие чертежи деталей (Башмак, Втулка упорная нижняя, Конус нижний, Центральная уплотняющая манжета, Шлипс нижний, Шлипсодержатель нижний)
Курсовой проект содержит 2 листа формата А1, 2 листа формата А3, 4 листа формата А4, 30 страниц пояснительной записки, содержащей 1 таблицу, 7 рисунков.

Техническая характеристика пакера:
Диаметр пакера, мм Наружный (max) 122,2 142
Внутренний (min) 59,9 59,9
Присоединительная резьба гладких НКТ ГОСТ 633-80, мм
Верх (муфта) 73
Низ (ниппель) 73
Максимальный расход жидкости через пакер, л/с 13,2
Максимальное давление во время закачки жидкости в пласт МПа: 69.
