Перемешиватель лопастной механический ПЛМ

168

300

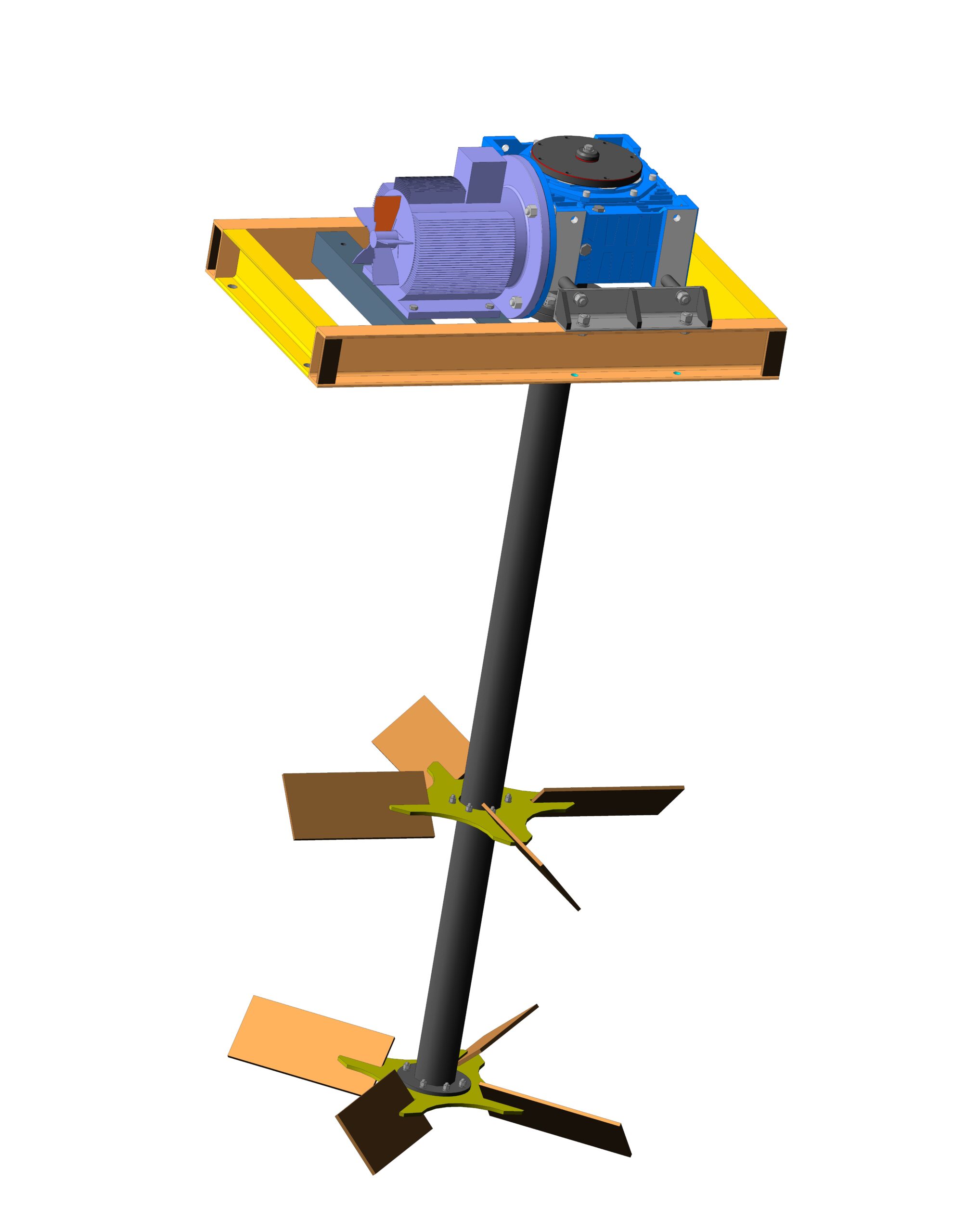

3D модель Перемешиватель лопастной механический ПЛМ

Перемешиватель лопастной механический ПЛМ предназначен для перемешивания буровых растворов, водных растворов реагентов и других жидкостей плотностью до 2,2г/см3 в резервуарах с обьемом до 40м3 и высотой до 2200мм.
Моторредуктор NMRV - 150 - 20 - 75 - 11 - B7
Мощность электропривода, квт - 11
Скорость вращения крыльчатки, об/мин - 75
Диаметр крыльчатки,мм - 900
ДхШхВ,мм - 1080х620х2268
Масса, кг - 387

активатор Перемешиватель лопастной

Автор

Иван Петров

Дата

20.05.2024

Язык

Русский

Состав

3Д сборка, деталировка, Сборочный чертеж со спецификацией, рабочие чертежи

Софт

КОМПАС-3D 16,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Упор _ ПЛМ.01.06.000 СБ
- Ребро _ ПЛМ.01.05.002.cdw
- Ребро _ ПЛМ.01.06.002.m3d
- Уголок _ ПЛМ.01.05.001.cdw
- Уголок _ ПЛМ.01.06.001.m3d
- Упор _ ПЛМ.01.05.000.cdw
- Упор _ ПЛМ.01.06.000 СБ.a3d
Удлинитель _ ПЛМ.01.02.000 СБ
- Втулка _ ПЛМ.01.02.003.m3d
- Втулка _ ПЛМ.01.02.003.cdw
- Труба _ ПЛМ.01.02.001.cdw
- Труба _ ПЛМ.01.02.001.m3d
- Удлинитель _ ПЛМ.01.02.000 СБ.a3d
- Удлинитель Сборочный чертеж _ ПЛМ.01.02.000 СБ.cdw
- Фланец _ ПЛМ.01.02.002.cdw
- Фланец _ ПЛМ.01.02.002.m3d
Рама _ ПЛМ.01.06.000 СБ
- Каркас _ ПЛМ.01.06.000 СБ.a3d
- Платик _ ПЛМ.01.06.003.cdw
- Платик _ ПЛМ.01.06.003.m3d
- Рама _ ПЛМ.01.06.000 СБ.a3d
- Рама Сборочный чертеж _ ПЛМ.01.06.000 СБ.cdw
- Уголок 70х5-516 _ ПЛМ.01.06.002.cdw
- Уголок 70х5-516 _ ПЛМ.01.06.002.m3d
- Швеллер 12П-1080 _ ПЛМ.01.06.001.cdw
- Швеллер 12П-1080 _ ПЛМ.01.06.001.m3d
Муфта _ ПЛМ.01.04.000 СБ
- Муфта _ ПЛМ.01.05.000 СБ.a3d
- Муфта Сборочный чертеж _ ПЛМ.01.04.000 СБ.cdw
- Полумуфта вала _ ПЛМ.01.05.001-01.cdw
- Полумуфта двигателя _ ПЛМ.01.05.001.m3d
моторред
- NMRW150_160B5.a3d
- _150-160 B5.m3d
- _150-50 (200)alc-n.m3d
- _Gear unit 150.m3d
- _VB 150-42 (42).m3d
- А13211-3000ФЛ.m3d
- Моторредуктор 150.a3d
Импеллер _ ПЛМ.01.01.000 СБ
- Импеллер _ ПЛМ.01.01.000 СБ.a3d
- Импеллер _ ПЛМ.01.01.000.cdw
- Лопасть _ ПЛМ.01.01.002.cdw
- Лопасть _ ПЛМ.01.01.002.m3d
- Основание _ ПЛМ.01.01.001.cdw
- Основание _ ПЛМ.01.01.001.m3d
Адаптер _ ПЛМ.01.03.000 СБ
- Адаптер _ ПЛМ.01.03.000 СБ.a3d
- Адаптер Сборочный чертеж _ ПЛМ.01.03.000 СБ.cdw
- Вал _ ПЛМ.01.03.001.cdw
- Вал _ ПЛМ.01.03.001.m3d
- Колпак _ ПЛМ.01.03.004.cdw
- Колпак _ ПЛМ.01.03.004.m3d
- Компенсатор _ ПЛМ.01.03.003.cdw
- Компенсатор _ ПЛМ.01.03.003.m3d
- Шайба опорная _ ПЛМ.01.03.002.cdw
- Шайба опорная _ ПЛМ.01.03.002.m3d
Активатор _ ПЛМ.00.00.000 СБ.a3d
Активатор Сборочный чертеж _ ПЛМ.00.00.000 СБ.cdw
Втулка _ ПЛМ.00.00.001.cdw
Втулка _ ПЛМ.00.00.001.m3d
Шайба распорная _ ПЛМ.00.00.002.cdw
Шайба распорная _ ПЛМ.00.00.002.m3d
